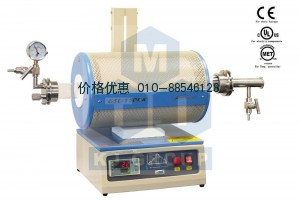

管式炉GSL-1100X-S合肥科晶产品简介:

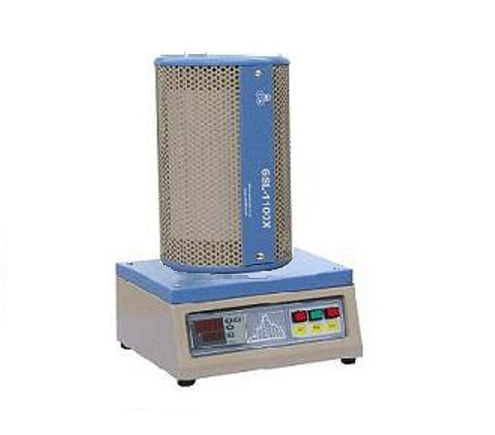

GSL-1100X-S是一款已通过CE认证的小口径管式炉(1~2"直径),是专为制备小样品而设计。最高温度可达1100℃。标配内包含不锈钢密封法兰与石英管,客户接通电源即可立即使用。30段可编程精密温度控制器,可根据不同的客户需求来设定升降温程序。控温精度±1℃。炉体可垂直或水平放置以满足不同的应用,如VSL、CVD 、等淬火试验。
管式炉GSL-1100X-S合肥科晶产品技术参数:
名称 |
1100℃多工位管式炉-GSL-1100X-S |
||||||||||||||
视频 |
|
||||||||||||||
主要参数
|
最高温度: 1100℃(小于30min) 工作温度: 1000℃ 推荐升温速率:≤ 10℃/min 加热区: 300 mm 最大功率:1.5KW 电压:AC220V, 50Hz
|
||||||||||||||
炉体结构
|
炉膛采用高纯氧化铝纤维材 料,最大程度减少能量损失 高度可调的不锈钢外壳 背部可以调整的三个旋钮,灵活改变炉子的垂直位置(从控制 盒平台到炉膛下端) 多种配置适用于各种热处理需求
|
||||||||||||||
炉管尺寸及材质 |

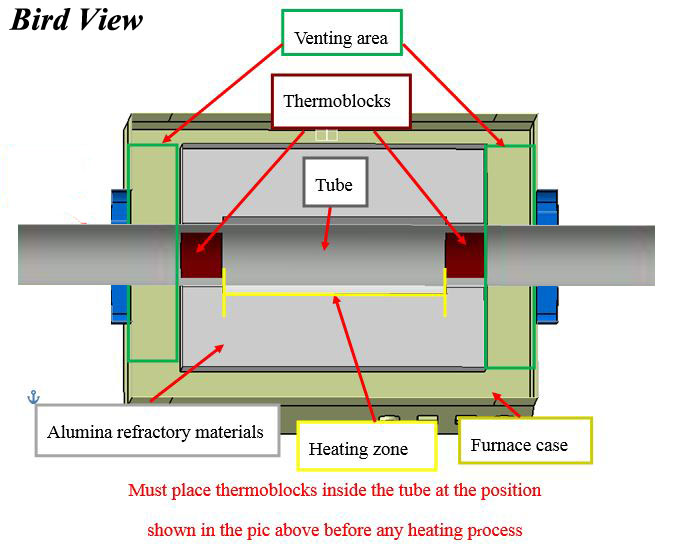

·石英管Φ 50×610mm ·包括氧化铝管堵用于阻止来自内部管子的热辐射。(管堵在加热前必须完全插入炉腔) ·石英管堵(另购)可提高炉管内部真空度及洁净度
|
||||||||||||||
温控系统
|

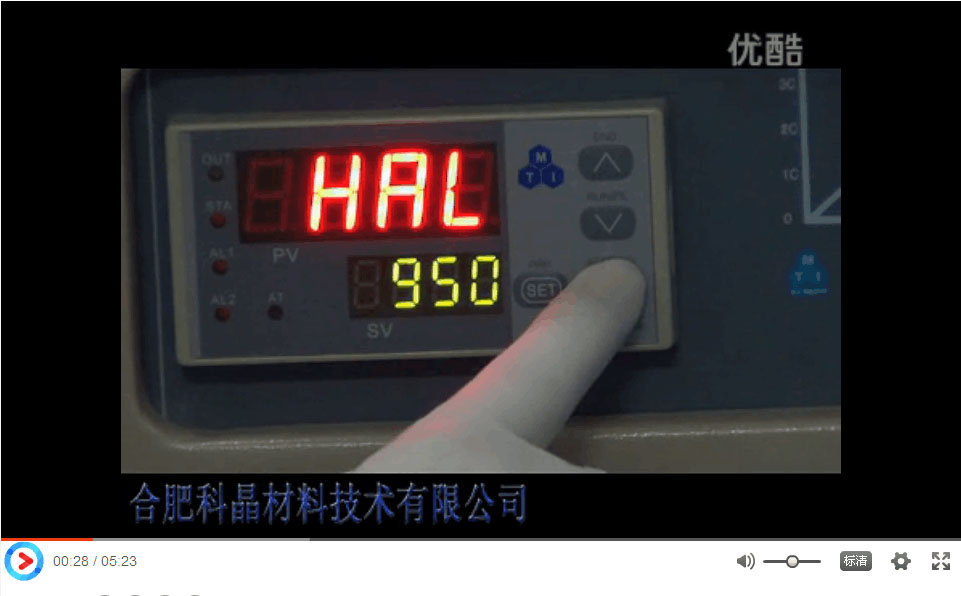

·全自动PID自整定功能 ·30 段可编程控制器,方便客户按自己要求设定升温曲线 ·控温仪表操作视频 ·设有超温及断偶保护 ·控温精度: ±1 ℃ ·K型热电偶
|
||||||||||||||
欧陆仪表 |
可选购欧陆型温控仪表,控温精确度可以提升到±0.1℃。 具体详情请致电我公司销售。 |
||||||||||||||
加热元件 |
掺钼铁鉻铝合金 |
||||||||||||||
法兰和可选配件 |
·两种不锈钢法兰可供选择: ·2"默认法兰,带1/4”宝塔嘴接头,1/4"管通孔(用于1/4"外径热电偶插件)和 KF25真空接 ·1"法兰没有热电偶插头 ·可选:

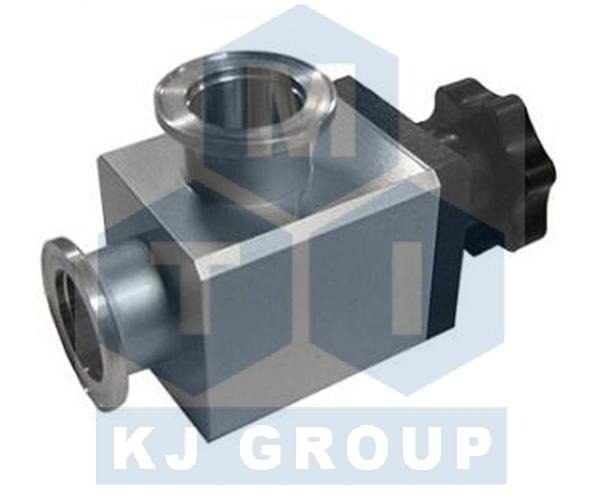

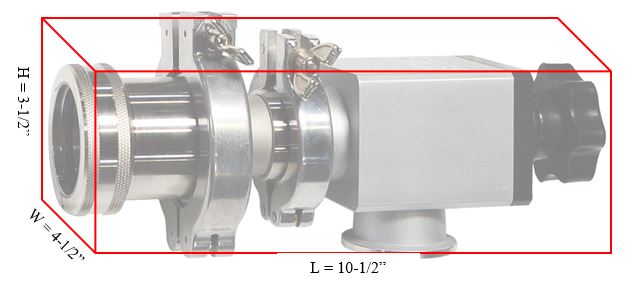

·可以购买挡板阀连接真空系统(图1) ·为了获得更快更好的真空度,我们推荐使用不锈钢波纹管(图2) ·您可以考虑订购快速连接法兰,但需要额外付费(图3) ·可以订购带有数显真空计和机械泵系统的炉子(图4)
|
||||||||||||||

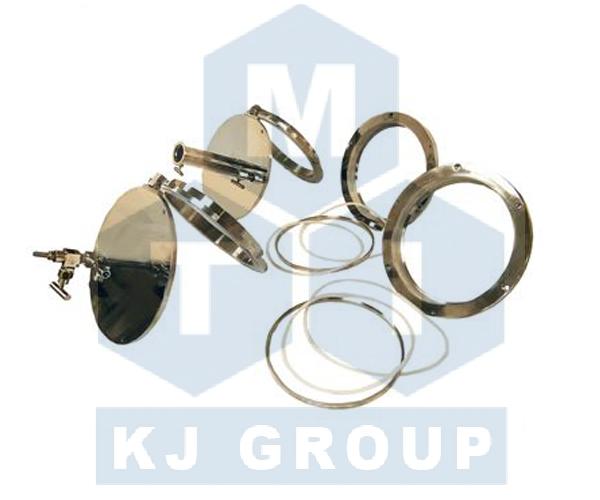

密封法兰及真空连接
|

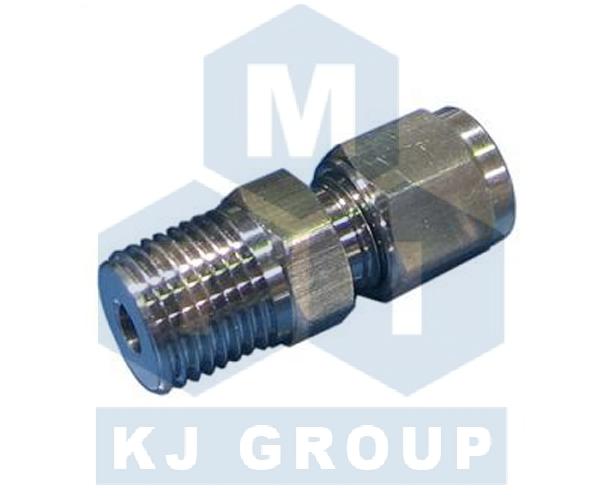

·不锈钢密封法兰(左端进气 口为1/4”软管接口, 右端抽气口为KF-25接口,图1) ·标准的1/4“带针阀的 宝塔嘴接口 ·为了可以使用 高压气体,您可以用1/4" 软管接头替换标准宝塔嘴 管接头(图2 ) ·可选:为了达到高真空,可 以用KF25转接头替换标准宝塔嘴接头

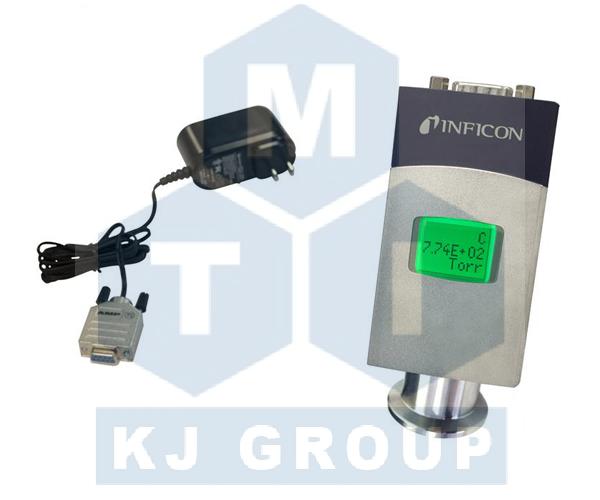

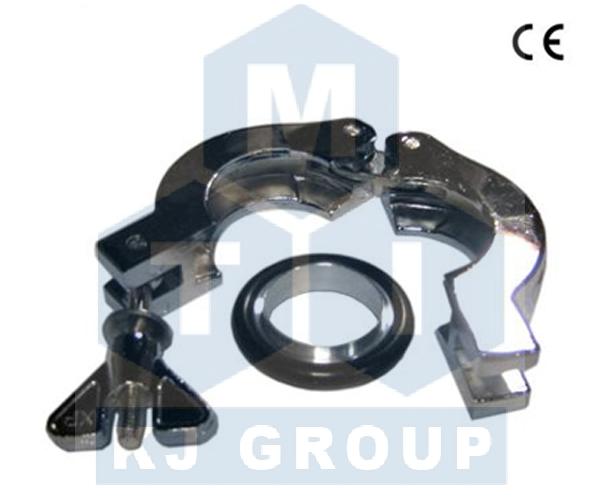

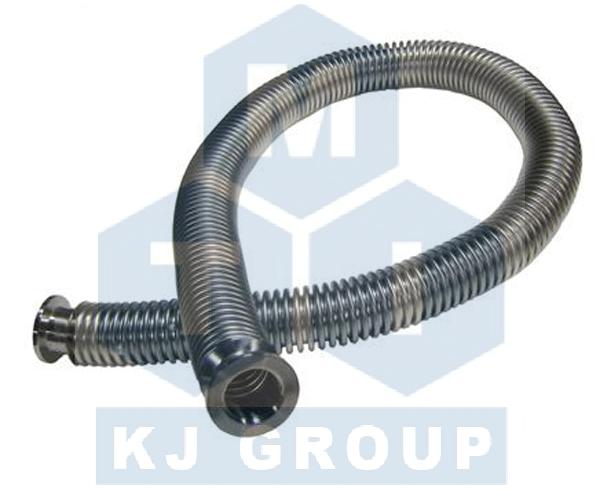

可选真空连接: 本公司进口的防腐型数字式 真空显示计,其测量范围为3.8x10-5 至 1125 Torr. 不需因测量气体种类不同而需要系数转换。(图 3) KF25不锈钢波纹管(图 4) KF25快速装卸卡箍(图 5)
|
||||||||||||||
真空系统 |

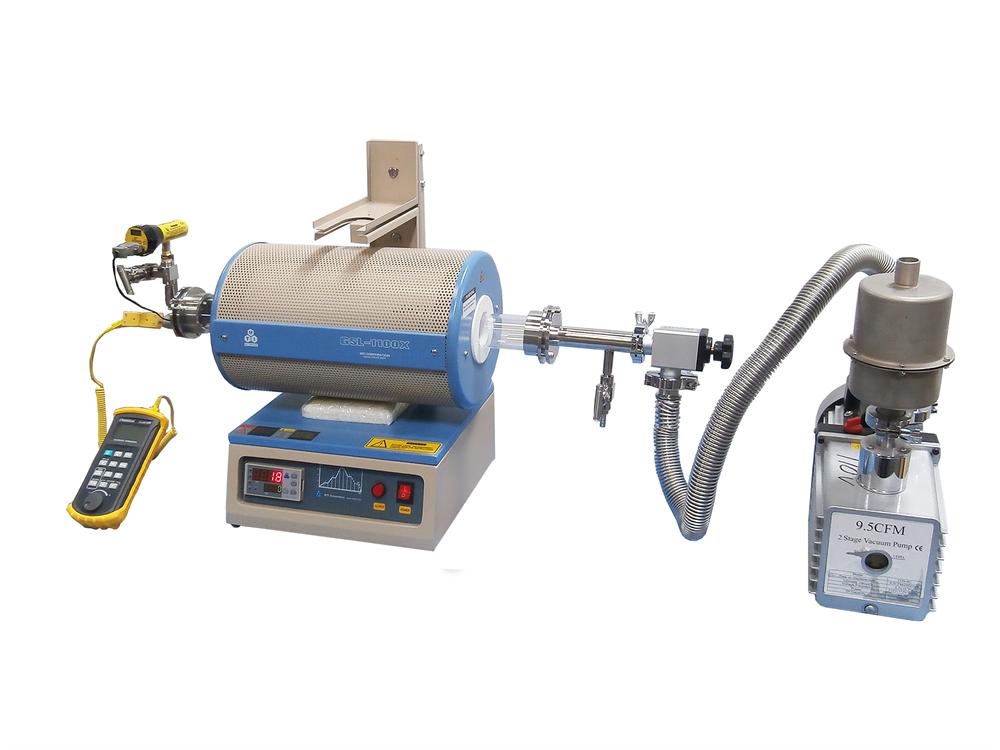

·包括双旋片机械泵 (220V, 226 L/m) 油雾过滤器& KF-D25 不锈钢真空波纹管 和 KF25 卡箍 ·真空度可达到 1E-2 Torr ( 50 m-torr) ·分子泵:1E-5 Torr
|
||||||||||||||
压力测量/检测 |

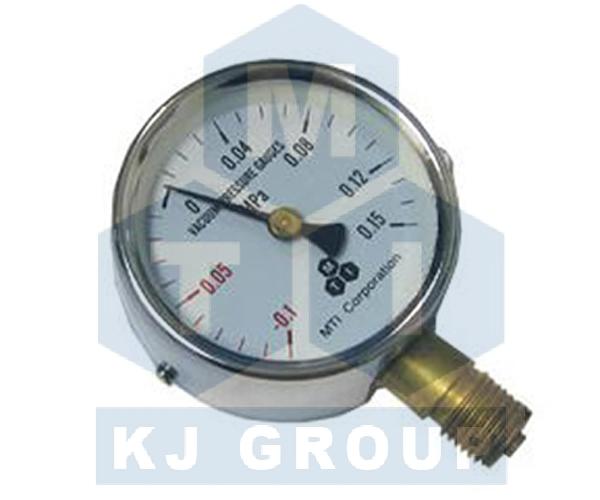

·机械式压力表,测量压力范围为-0.1至0.15Mpa。(图1) ·本公司进口的防腐型数字式真空显示计(可选),其测量范围为3.8x10-5 至 1125 Torr. 不需因测量气体种类不同而需要系数转换(图2)
|
||||||||||||||
外形尺寸 |
260×380×400 mm (D x H x W)
|
||||||||||||||
净重 |
45Kg |
||||||||||||||
认证 |
·所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用, 本公司保证单台设备 通过德国TUV认证或CAS认证。
|
||||||||||||||
质保期 |
一年保修,终身技术支持。 特别提示:1.耗材部分如加热元件, 石英管,样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成 的损害不在保修范围内。 |
||||||||||||||
相关应用 |

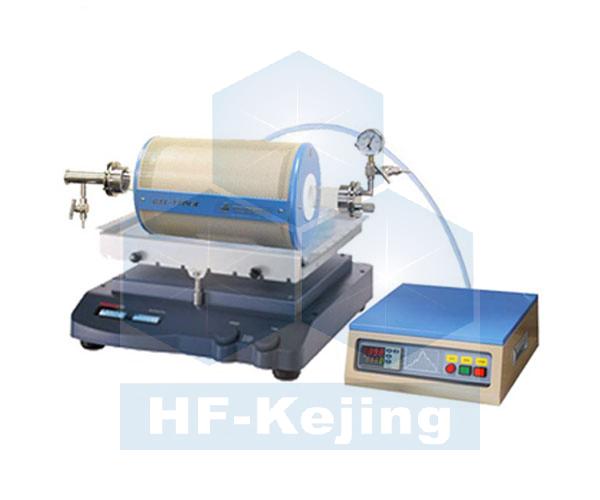

·此设备可以设计成摇摆炉
|
||||||||||||||
应用注意事项 |
·炉管内气压不可高于0.02MPa ·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议 在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 ·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态 ·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击 |
