三温区管式炉OTF-1200X-III合肥科晶产品技术参数:
名称 |
1200℃三温区开启式管式炉 |
||||||||||||||
炉体结构 |
·采用双层壳体结构,并带有风冷系统,使表面温度低于70℃
·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)

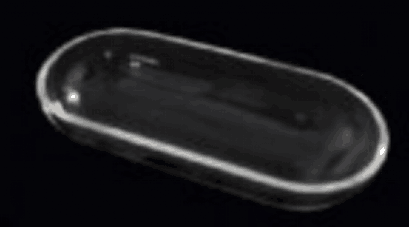

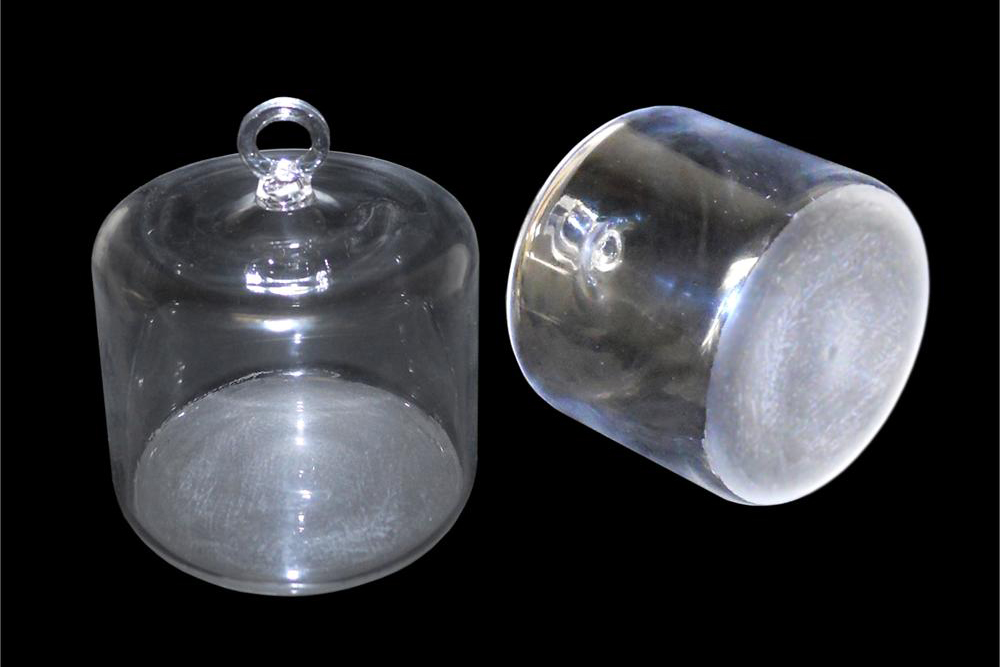

·可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度(图三、四)
·设有开门断电功能,提高实验安全性(图五、六)
|
||||||||||||||
基本参数 |
热偶:K型热偶 建议升温速率:≤10℃/min
温度:1100℃ (1200℃<1h) 电源:AC220,50Hz 最大功率:7KW
|
||||||||||||||
高纯石英管尺寸 |
·高纯石英管尺寸: ·Φ25 Φ50 Φ60 Φ80 Φ100 Φ130
|
||||||||||||||
加热区 |
加热区长度:900mm
两种可选:300mm+300mm+300mm或220mm+440mm+220mm(具体请请联系销售部)
|
||||||||||||||
加热元件 |
掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命) |
||||||||||||||
密封法兰 |
·一对SS 304真空法兰与双高温硅O形环包括在内
·两个针阀已分别安装在两个法兰上(图一)
·一个真空压力表安装在一侧法兰(图一)
·可选:您可以选购kf25真空口法兰(图二)

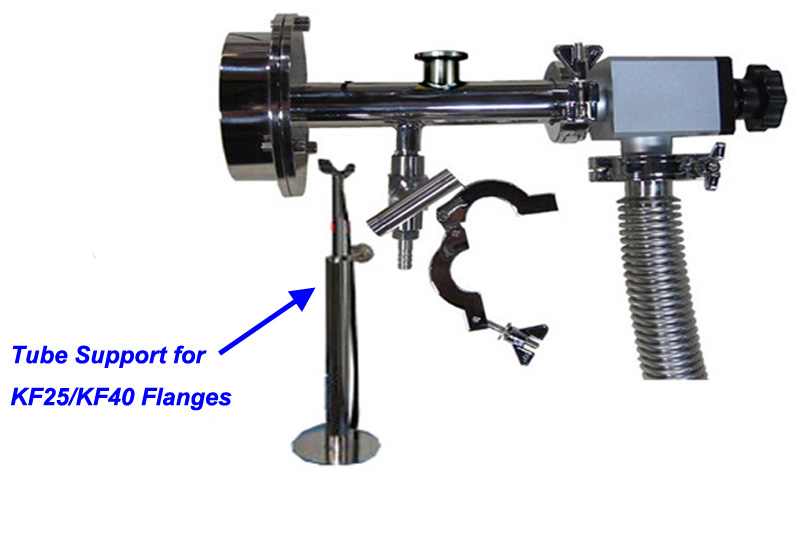

·可选:您可以订购法兰支架(图三)
|
||||||||||||||
温控系统
|
·包含一款YD518P型温度控制器
·PID自动控温系统
·智能化30段可编程控制
·控温精度:±1℃
·三个温区分别有三个独立的温控系统控制
·默认DB9 PC通信连接端口
·通过MET认证
·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据
|
||||||||||||||

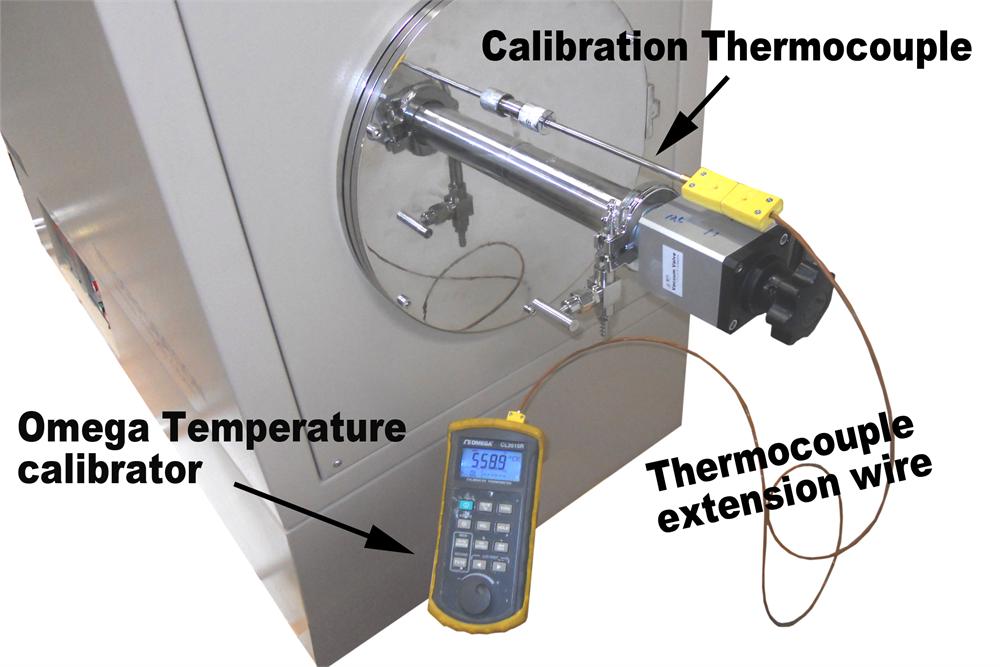

温度校准(可选)
|
·定期对管式炉进行温度校准,可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括

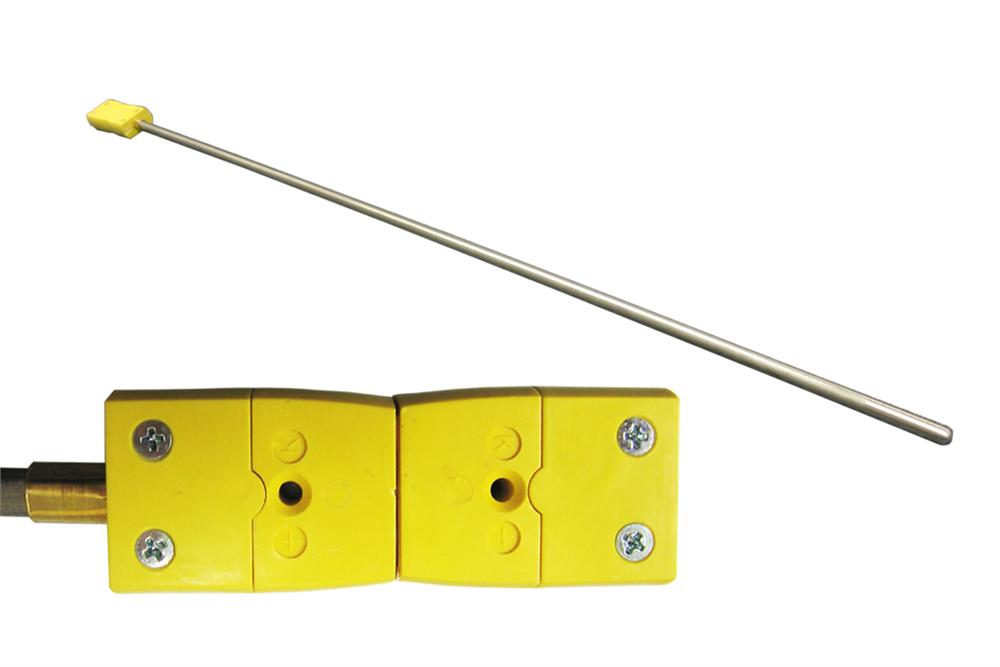

·48”L(1/4”OD)K型热电偶校准

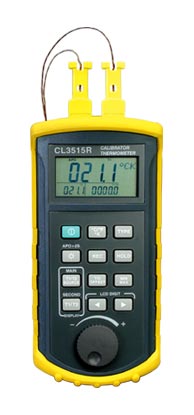

·一Omega温度校准器
·热电偶补偿线
·可以考虑分子泵,真空度可达10-5Torr
|
||||||||||||||
外形尺寸 |
950 L x 430W x 700 H mm |
||||||||||||||
净重 |
约45Kg |
||||||||||||||
质保期 |
一年保修,终身技术支持。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
||||||||||||||
真空系统 |
·通过机械泵可达到50mTorr ·通过分子泵泵可达到10E-5 Torr
·可选购一个冷真空阱,以避免真空泵造成污染
|
||||||||||||||
质量认证 |
所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。 |
||||||||||||||
使用注意事项 |
·炉管内气压不可高于0.02MPa
·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
·石英管的长时间使用温度<1100℃
·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等) |
