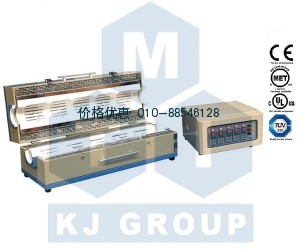

合肥科晶五温区真空管式炉OTF-1200X-V

名称

1200℃五温区独立控制管式炉-OTF-1200X-V

主要参数

· 最高工作：1200℃（< 1 小时）

· 温度连续工作温度：1100℃

· 建议升温速率：≤10℃/min

· 工作电压：AC 208-240V 单相, 50/60Hz

· 最大功率：6KW(需要40A的空气开关)

· 加热元件：掺钼铁铬铝合金

· 加热区：五个加热区域，总长940mm

注：由于测量手段及外部环境的影响，测量结果可能会有偏差，此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据，请与我公司销售人员联系

炉体结构

· 采用双层壳体结构并带有风冷系统，使得壳体表面温度小于60℃

· 采用高纯氧化铝作为炉膛材料，内炉膛表面涂有美国进口的高温氧化铝涂层，可以提高设备的加热效率，同时也可以延长炉膛的使用寿命。

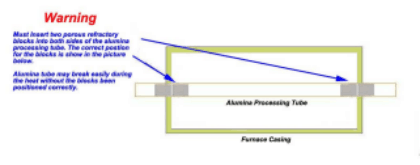

石英管和管堵所放位置

· 炉管为高纯石英管 尺寸：

50mm O.D * 44 mm ID. * 1400mm

60mm O.D * 54 mm ID. * 1400mm

80mm O.D * 74 mm ID. * 1400mm

100mm O.D * 94 mm ID. * 1400mm

· 为了保持管内的洁净度可以选择石英管堵

法兰接头

· 为了得到较好的真空状态，出气端法兰上可选用KF25的转接头与波纹管连接。

· 多种接头可选，具体请咨询我公司的销售

温控系统


· 五个温控系统单独控制，都是采用PID方式调节，可以设计30段升降温程序

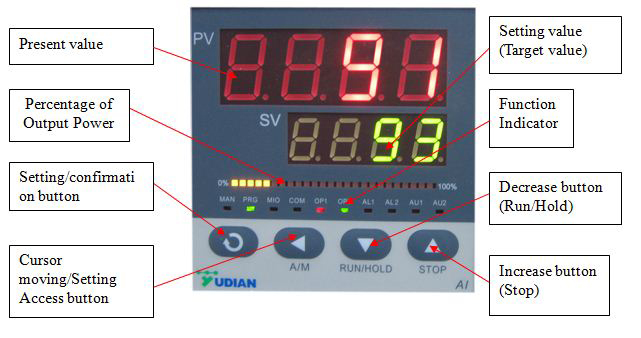

· 控温仪表操作视频

· 设有断偶和过热保护,五个温区都采用K型omega热电偶

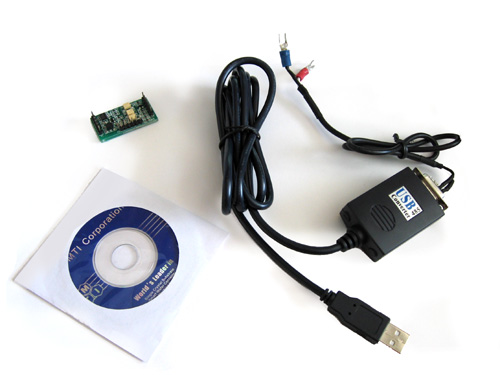

· 可以选择控温软件，将温控程序和温度曲线导入到电脑中

加热元件

 掺钼铁铬铝合金（电阻丝表面涂有氧化锆涂层可以延长加热元件的使用寿命）

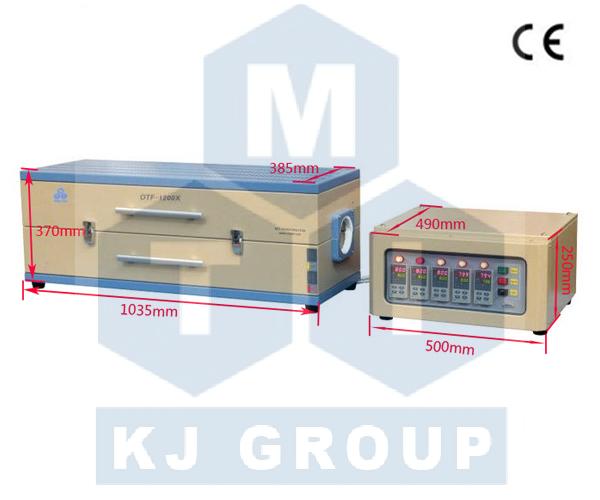

外型尺寸

· 炉子：1035mm（L）* 385mm（W）* 370mm（H）

· 控制箱：500mm（L）* 490mm（W）* 250mm（H）

注：由于测量手段及外部环境的影响，测量结果可能会有偏差，此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据，请与我公司销售人员联系

净重

 约85Kg

开门断电

 为保证使用安全，该电炉为开门断电设计

 保质期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

质量认证

·所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

 国家专利

· 专利名称：五温区管式炉

· 专利编号：ZL-2011-2-0162224.4

使用注意事项

· 炉管内气压不可高于0.02MPa

· 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

· 当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

· 进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

· 石英管的长时间使用温度＜1100℃

· 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）

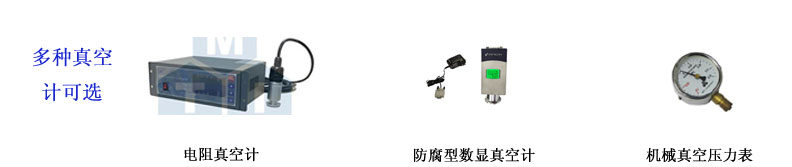

可选
