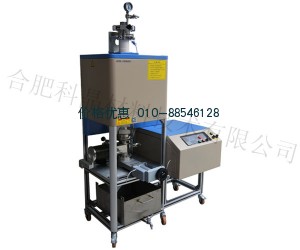

立式高温管式炉GSL-1700X-VTQ 合肥科晶产品简介:
GSL-1700X-VTQ是一款通过UL认证的立式真空管式淬火炉,标配有直径60mm的莫来石管和一个用于样品淬火的液体密封容器。该设备实验时可以使样品从高温环境下(最高1700度)快速落入冰水或油中,非常适合用于研究材料相变和微结构性能。
立式高温管式炉GSL-1700X-VTQ合肥科晶产品技术参数:
名称
|
1700℃电磁挂样立式淬火炉GSL-1700X-VTQ
|

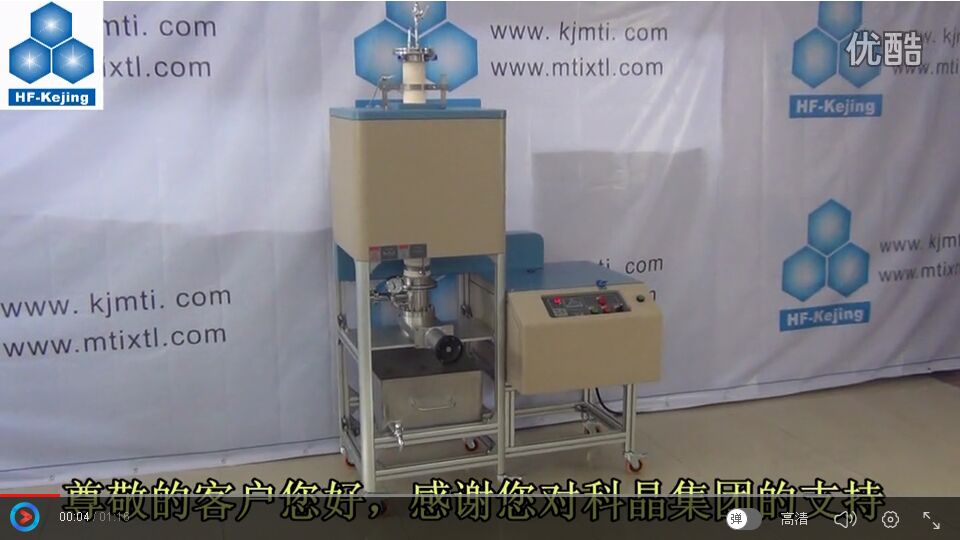

视频
|
|
炉体结构
|
l采用双层壳体结构并带有风冷系统,使得壳体表面温度小于60℃
l真空和气氛下淬火样品尺寸应小于Φ50mm×长65mm
l采用高纯氧化铝作为炉膛材料,炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命
|
基本参数
|
温度:长期800-1600℃ (1700℃<1h) 电源:AC208-240,50Hz 最大功率:4KW
建议升温速率:1400℃以下10℃/min ;1400℃到1600℃ 5℃/min;1600℃以上2℃/min
|
炉管尺寸
|
l设备标配刚玉管尺寸:OD:60mm×OD:54 mm×L850 mm
l炉管尺寸:OD:80mm×ID:70 mm×L850 mm
l注意:因刚玉管本身的物理性质及制作工艺,越粗的刚玉管越容易断裂。所以我们推荐您使用标配的刚玉管。详情请与我销售部沟通。
|
加热区
|
加热区长度:130mm
|
加热元件
|
4根U型1800级硅钼棒
|
温控系统
|
l包含一款YD518P型温度控制器
lPID自动控温系统
l智能化30段可编程控制
l控温精度:±1℃
l默认DB9 PC通信连接端口
l通过MET认证
l可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。
|
真空密封法兰和淬火容器
|

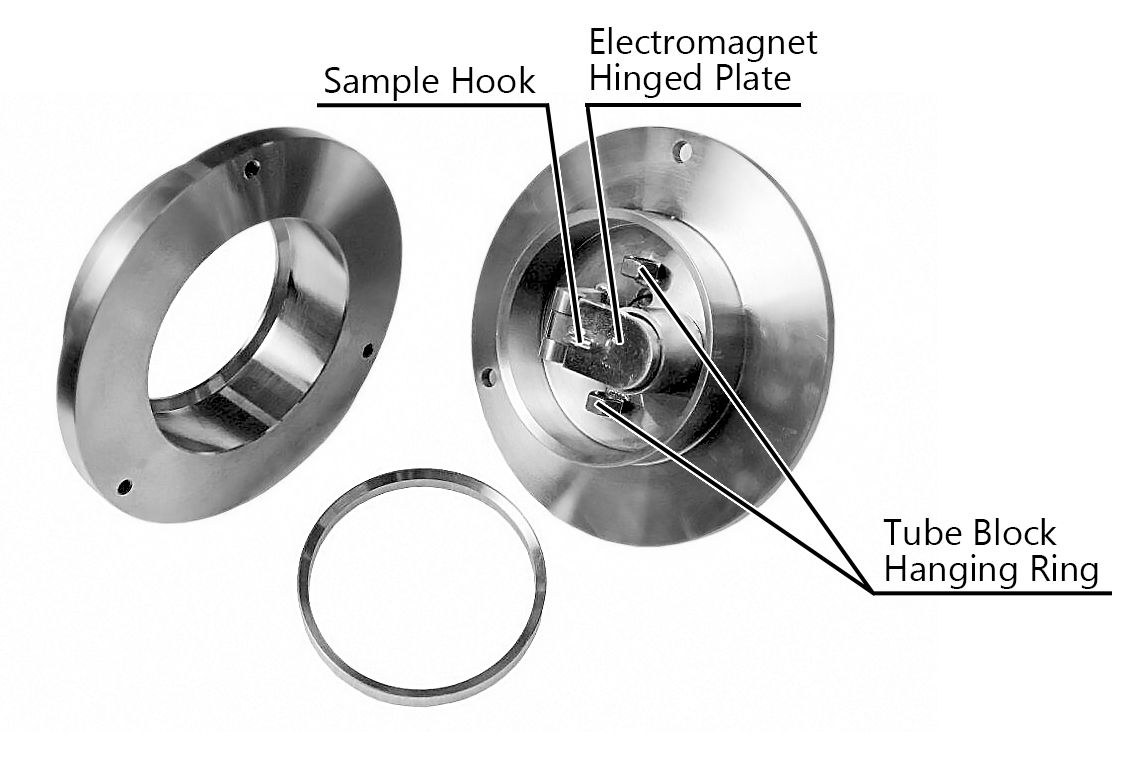

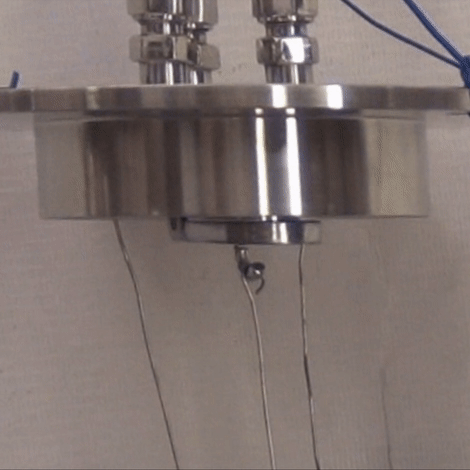

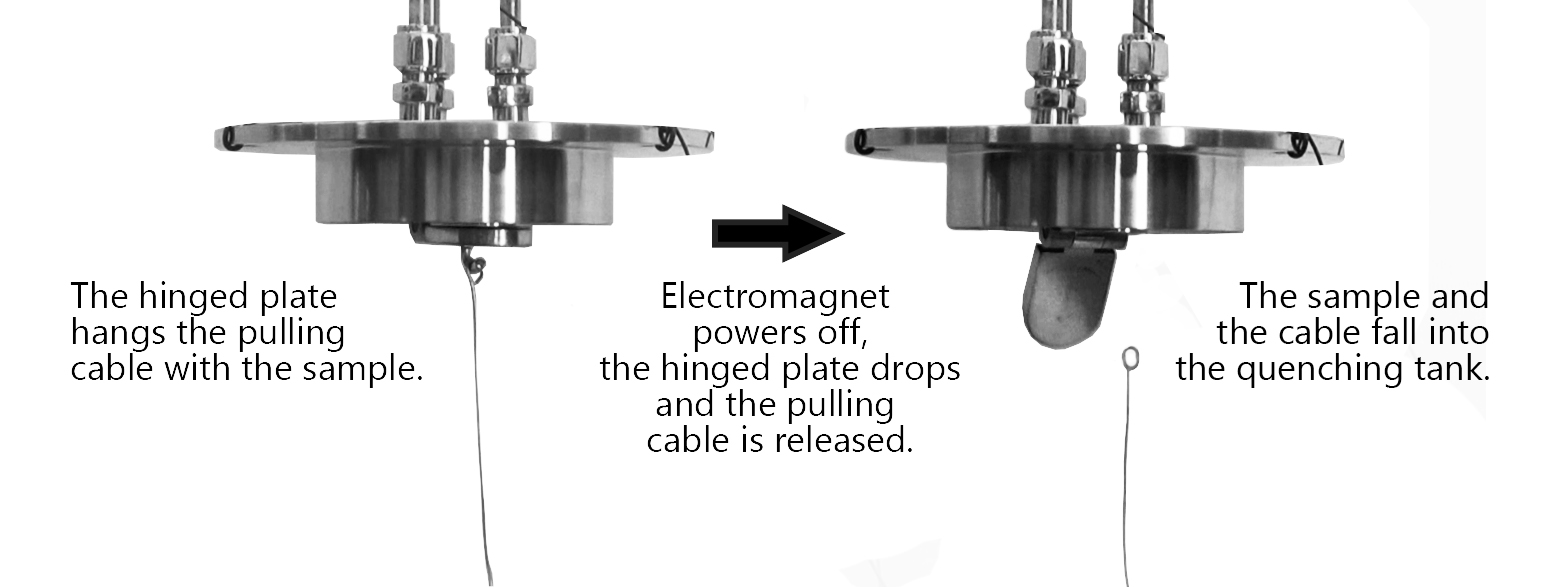

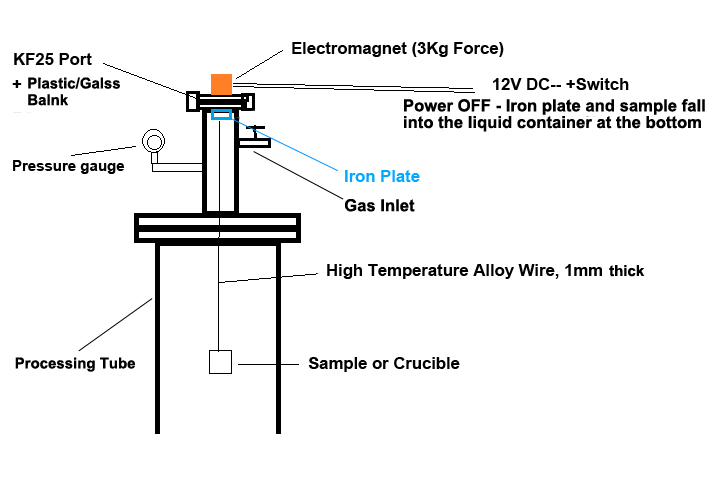

l顶部法兰安装有一个最大可以承受500g的电磁铁样品吊挂装置,点击电磁吊挂装置的控制按钮即可释放样品到淬火盒中,样品与悬挂丝一同掉入淬火盒;(图一、二)

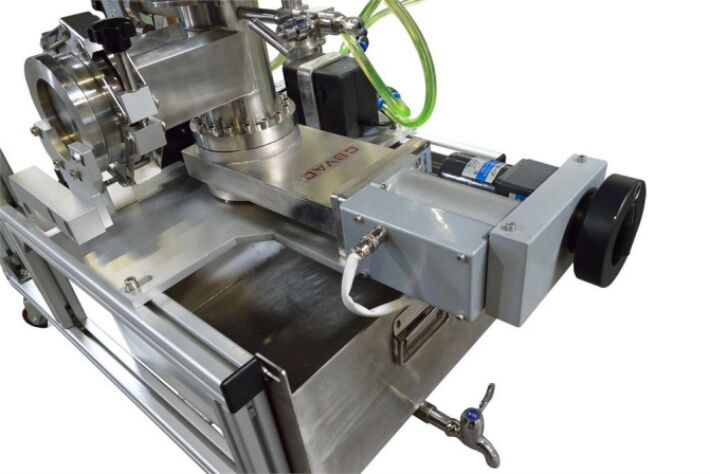

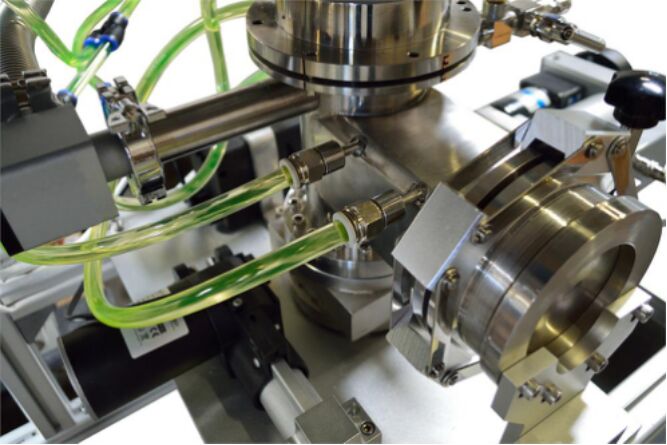

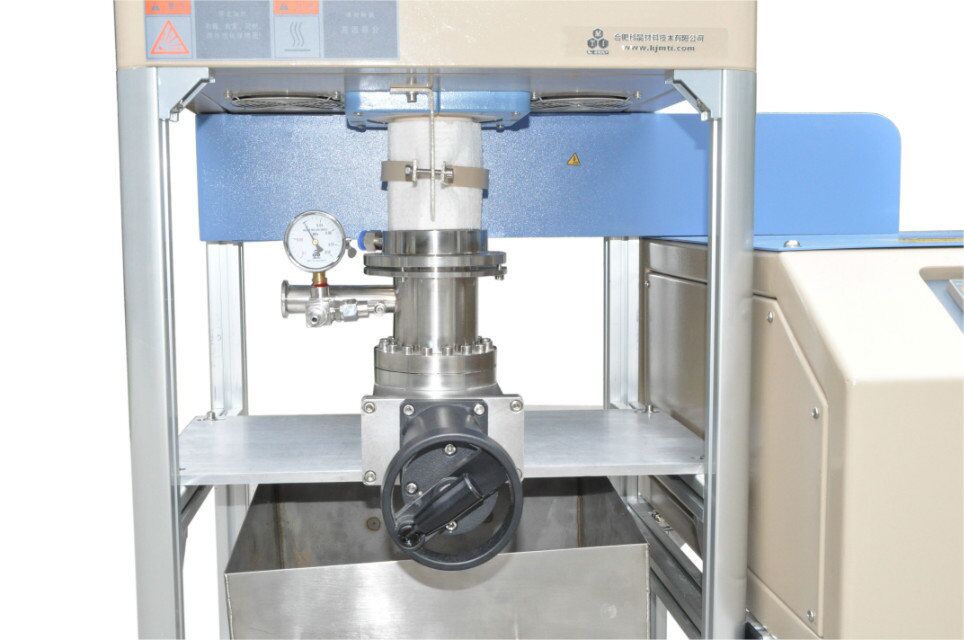

l底部法兰与一个4英寸的插板阀(手动操作)相连接,CF-100接口;(图三、四)
l在释放样品之前必须冲入保护气氛至常压并且打开炉管底部的电动插板阀
l插板阀下端有一个不锈钢淬火盒,尺寸为:400 x400 x 200 H ( mm )
l样品电动淬火法兰和传统淬火方式(剪断悬挂丝)相比较,电动操作更简单且不消耗淬火悬挂丝。
|
外形尺寸
|
1100L×650W×1850H mm
|
净重
|
约190Kg
|
质保期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
真空系统
|
l通过机械泵可达到10E-2 Torr.
l通过分子泵泵可达到10E-5 Torr.
|
质量认证
|
- 所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
使用注意事项
|
l注意:为了降低断管的概率,不建议在真空状态下加热,建议改为气氛保护的方式进行实验
lMoSi2加热元件不得长时间在在低温下(400℃-700℃)之间使用,否则将可能损坏加热元件
l炉管内气压不可高于0.02MPa
l由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
l进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热炉管的冲击
l对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
l不要在刚玉管中使用石墨坩埚或石英坩埚
l样品是通过耐高温丝固定悬挂在法兰底部的悬挂钩上。(备注:我公司随设备标配的丝的最高使用温度为1200度,如果客户的使用温度为1200度以上,可以选购我公司专门的耐高温丝,详询我公司销售)
|
