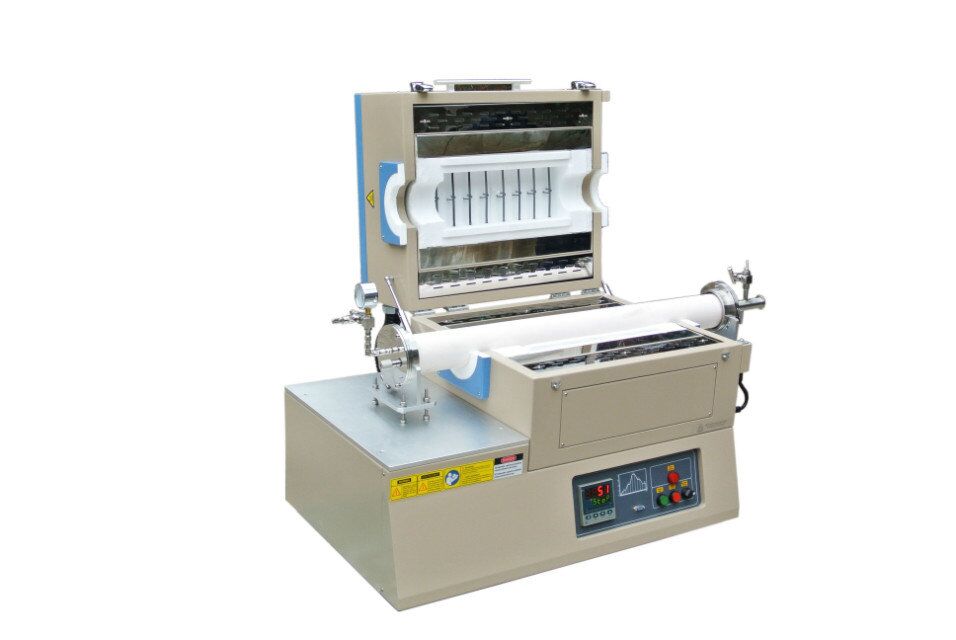

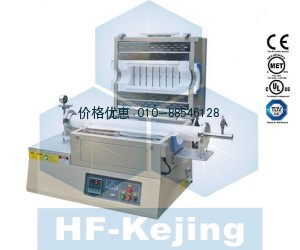

1700℃开启式管式炉KSL-1700X-UL合肥科晶产品简介:

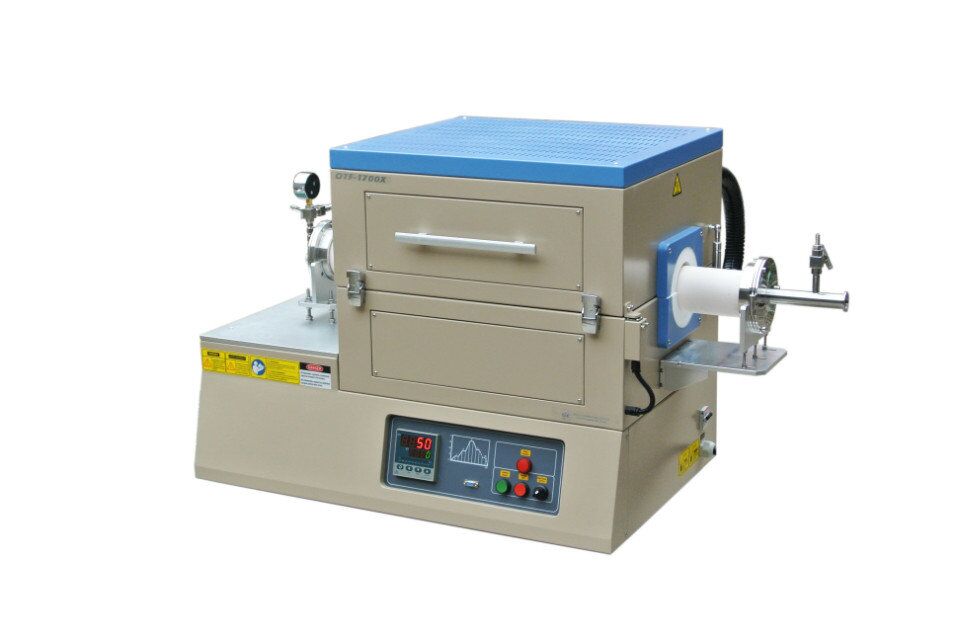

OTF-1700X-UL是一款通过UL认证的1700℃可开启式管式炉,加热元件采用硅钼棒,炉管可配置为60mm或80mm O.D.的高纯刚玉管,炉管两端已安装一对不锈钢真空法兰(安装有不锈钢针阀以及宝塔嘴接头),因此可以在真空或者气氛保护环境下进行样品的烧结制备。精确温控系统包含了30段升温和降温曲线设置,其控温精度达到+/- 1℃。
1700℃开启式管式炉KSL-1700X-UL合肥科晶产品技术参数:
产品型号 |
OTF-1700X-60 |
OTF-1700X-80 |
刚玉管规格 |
外径60×内径54×长1000mm |
外径80×内径74×长1000mm
|
产品特征
|
• 可开启式的设计方便进行炉管的更换
• 采用双层壳体结构并带有风冷系统,使得壳体表面温度小于60℃
• 炉膛材料为高纯氧化铝,可以最大程度减小热量损失
• 加热元件以及炉膛表面涂有氧化锆涂层,可以最大程度的延长仪器的使用 寿命
• 仪器使用升温前需要在炉管两端塞入氧化铝管堵,从而避免热量辐射
|
|
工作电源 |
• 工作电压:208-240V AC,单相,50/60Hz
• 工作功率:7KW
|
|
工作温度 |
• 最高工作温度:1700℃,小于10min(必须在N2或其他惰性气体环境下进行加热,防止炉管发生变形)
• 连续工作温度:1600℃(非真空环境) 1500℃(真空环境)
• 升温速率:≤10℃/min
|
|
加热区
|
• 加热区长度:400mm
• 恒温区长度: 140mm (±1℃)注:由于测量手段及外部环境的影响,测量结果可能会有偏差,此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据,请与我公司销售人员联系
|
|
加热元件
|

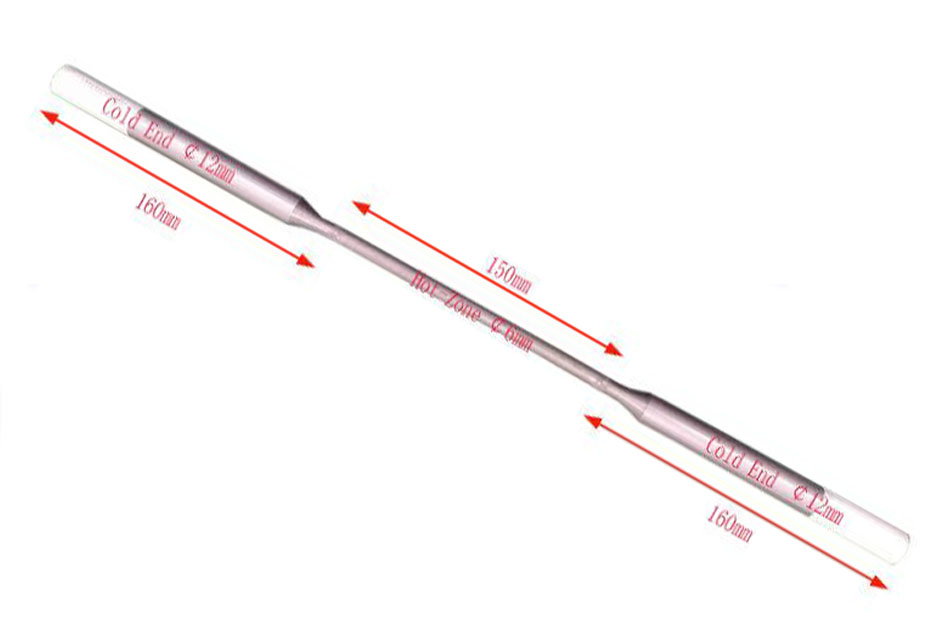

• 16根1800级硅钼棒 |
|

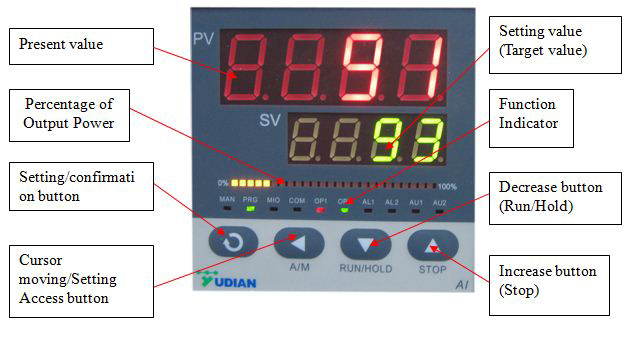

温控系统 |
• 标准温控系统: ͦ PID控制和自整定调节功能
ͦ 智能化30段可编程控制。
ͦ 具有超温及断偶报警功能.
ͦ 控温精度: ±1 ℃

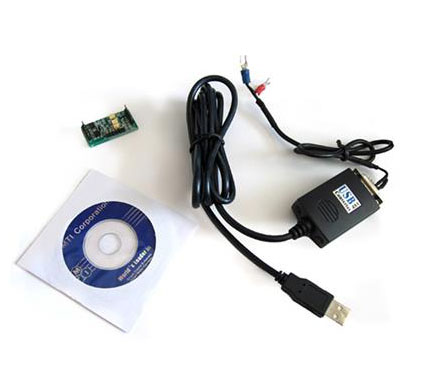

ͦ 默认D89 PC通信端口(PC控制模块以及软件需另购)
|
|
密封系统 |
• 炉管两端配有不锈钢密封法兰。(包括精密针阀、指针式真空压力表、软管接头).
• 如需获得较高的真空度,建议采用不锈钢波纹管连接及数显真空计(需另外订购)
• 仪器使用升温前需要在炉管两端塞入氧化铝管堵,从而避免热量辐射
|
|
真空度 |
• 双极旋片机械泵:10^-2 Torr .

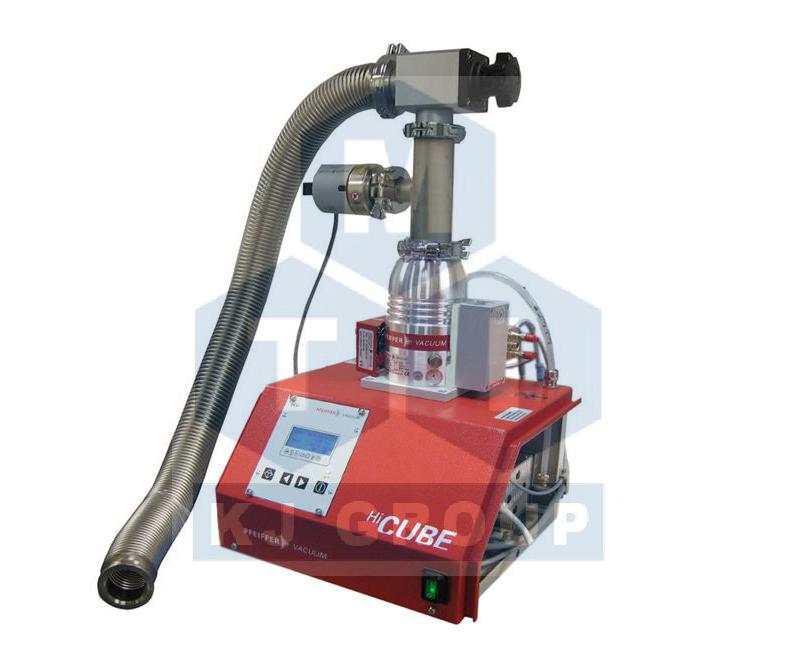

• 分子泵机组:10^-5 Torr.
• 泄漏率<5 mTorr / min.
• 标配中不包含真空泵,请点击上图相关产品进行订购
|
|
产品尺寸 |

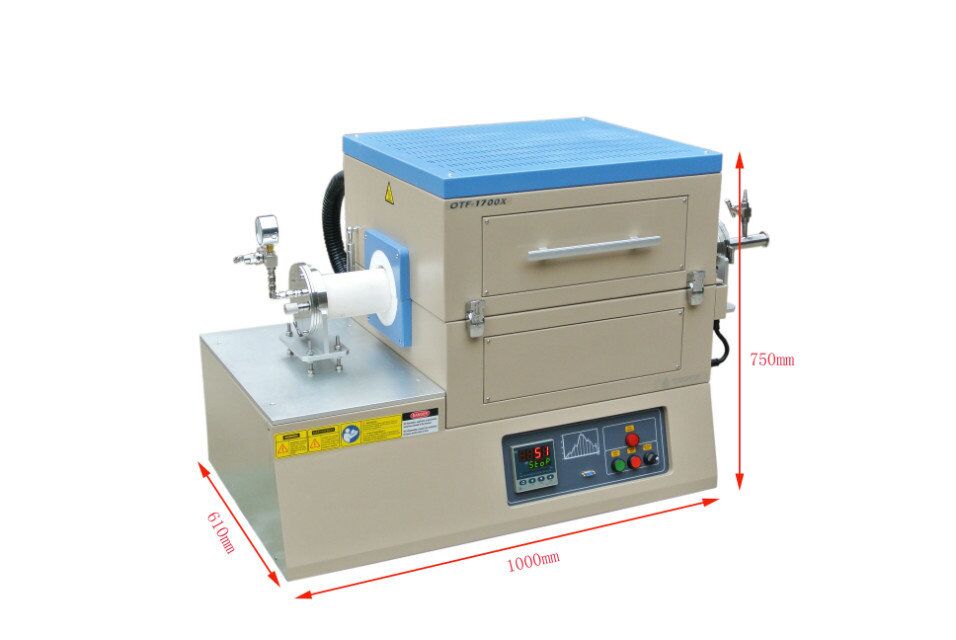

• 产品尺寸: 1000 L × 610 W × 750 H mm
• 净重:150kg
|
|
质保期 |
• 一年保质期,终生维护(相关耗材除外,如炉管、密封圈、加热原件) |
|
质量认证 |
• CE认证
• 所有电器元件(>24V)都通过UL / MET / CSA认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证
|
|
使用注意事项 |

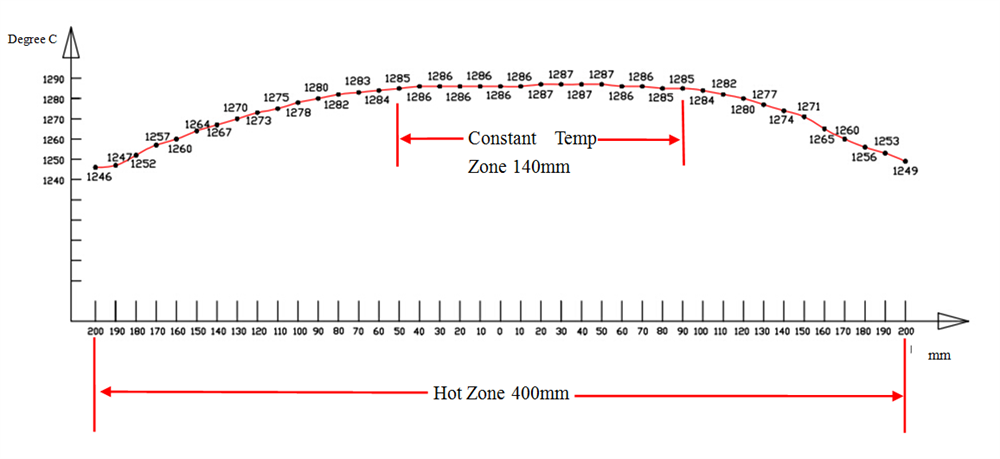

• 不同温度下的管式炉温度曲线校准结果
• 为获得准确的管式炉温度,应对温度进行校准。
• 不锈钢真空法兰的安装方法

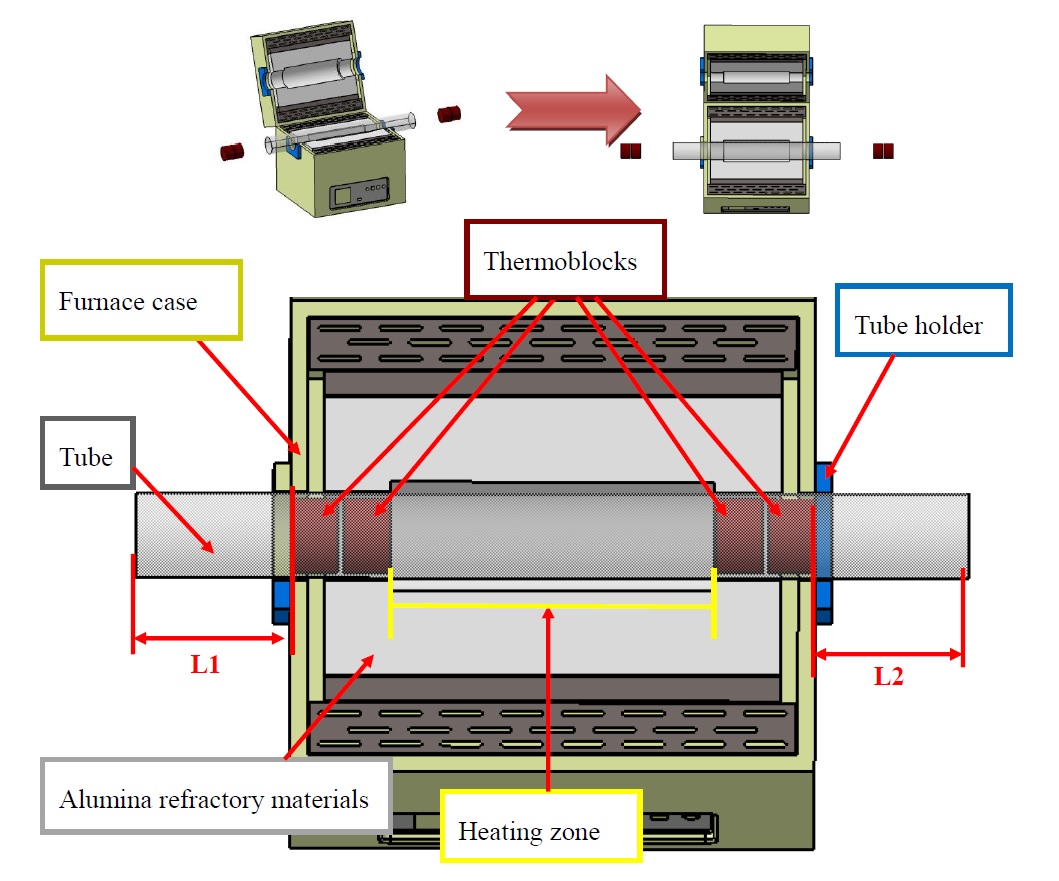

• 如何正确摆放管堵
• 下图选购氧化铝坩埚
|
|
警告
|
• 温度>100℃时,不要打开炉盖,避免炉管出现裂缝
• 炉管内气压不可高于0.02MPa
• 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
• 不能在刚玉管中使用石墨坩埚
• 当炉体温度高于1500℃时,炉管内不可处于真空状态
• 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
• 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等) |
