合肥科晶小型立式淬火炉-GSL-1100X-S-VTQ

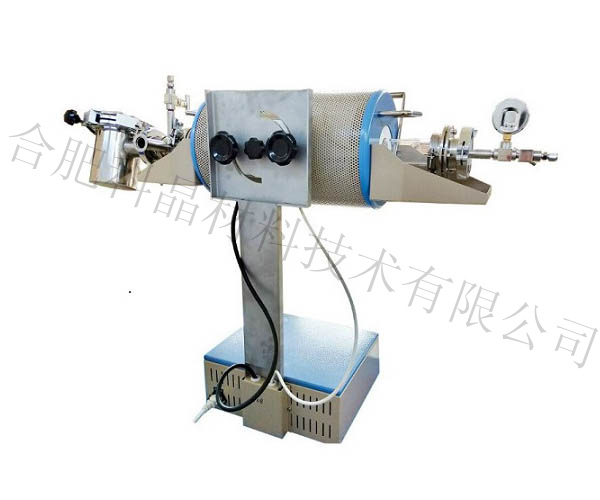

炉体结构

• 采用双层壳体结构并带有风冷系统，使得壳体表面温度小于60℃

• 包含φ50mm石英管、真空密封法兰以及用于样品淬火密封罐

• 手动倾斜炉体设计

• 最大倾斜角度可达60℃，可方便实现淬火工艺

工作电源

• 电压：AC220V，50/60Hz

• 功率：1.5KW

温度参数

• 长期使用温度：1000℃

• 最高温度：1100℃

• 建议升温速率：≤10℃/min

炉管尺寸

• 标配高纯石英管

• 炉管尺寸：50mm O.D x 44mm I.D x 600mm L

加热区

• 加热区长度：300mm（单温区）

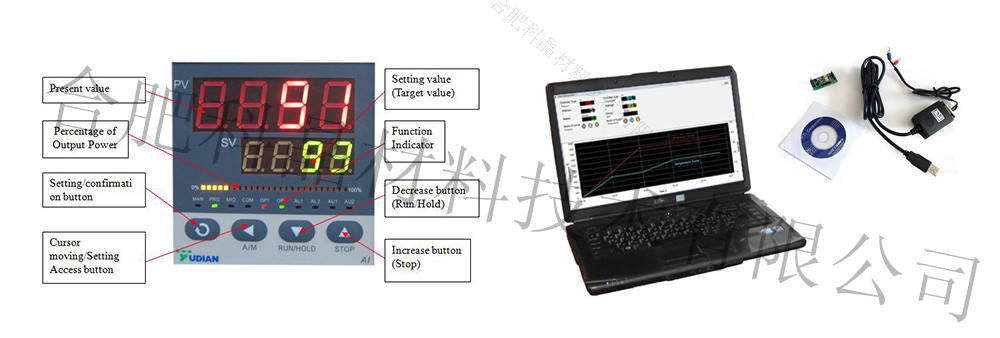

温控系统

• 包含一款YD518P型温度控制器

• PID自动控温系统

• 智能化30段可编程控制

• 控温精度：±1℃

• 默认DB9 PC通信连接端口

• 通过MET认证

• 可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

加热元件

• 掺钼铁鉻铝合金

法兰及淬火罐

• 左端快接法兰设计，配备1/4”不锈钢针阀以及机械压力表

• 右端法兰配备出气口、KF25抽真空接口，淬火罐与右端法兰快装对接，保证密封性

• 淬火罐尺寸：100mm ID*80mm L

• 容积：500mL(可放置冰水或淬火油等)

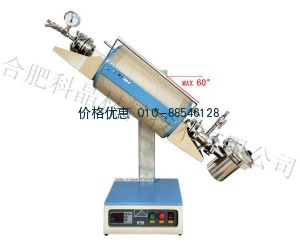

炉体倾斜角度

• 0-60℃（加热之后样品可倾斜倒入淬火罐中实现淬火工艺）

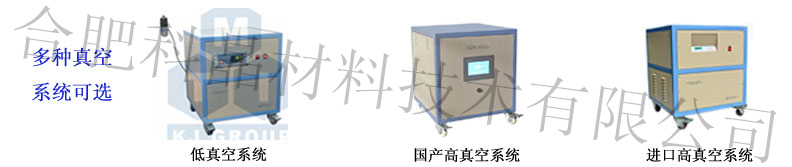

真空系统（选配）

• 机械泵：真空度可达到 1E-2 Torr ( 50 m-torr)

• 分子泵：1E-5 Torr

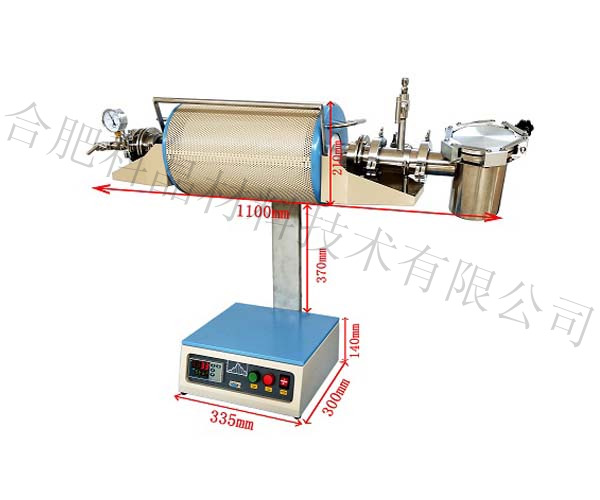

产品尺寸

• 1100mm L*335mm W*720mm H

产品重量

• ~20kg

质保期

• 一年保质期，终生维护

质量认证

• CE认证

应用注意事项

• 炉管内气压不可高于0.02MPa

• 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公 司选购减压阀，

本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

• 当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保 持在常压状态

• 进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击
