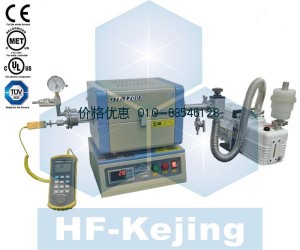

合肥科晶1200℃开启式管式炉OTF-1200X-S50-LVT

名称

1200℃带有温度校准系统的开启式管式炉--OTF-1200X-S50-LVT

视频

主要参数

·最高温度: 1200℃（小于30min）

·工作温度: 1100℃

·推荐升温速率:≤ 10℃/min

·加热区：200 mm

·最大功率：1.7KW

·电压：单相AC 208 - 240V, 50Hz

炉体结构

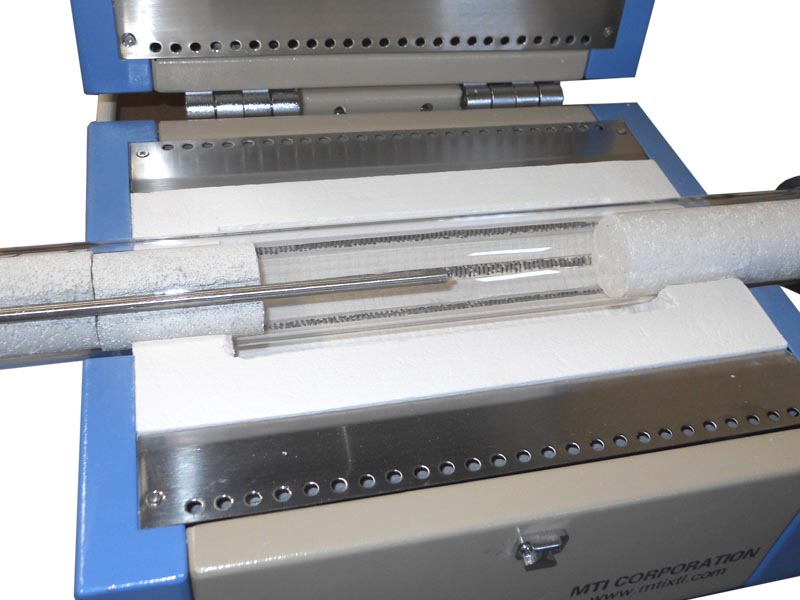

·采用双层壳体结构，并带有风冷系统，使得壳体表面温度小于60℃

·采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命

炉管

·高纯石英管，尺寸：OD: 50mm  ID 43mm: L: 450mm

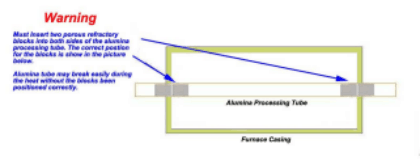

·为了防止热量以热辐射的形式损失，仪器配有两套氧化铝管堵(在加热前必须把管堵放入炉管内）

·为了获得更高的洁净度和真空度，请选用石英管堵（可选配件）

温控系统

·采用PID方式调节温度，可设置30段升降温程序

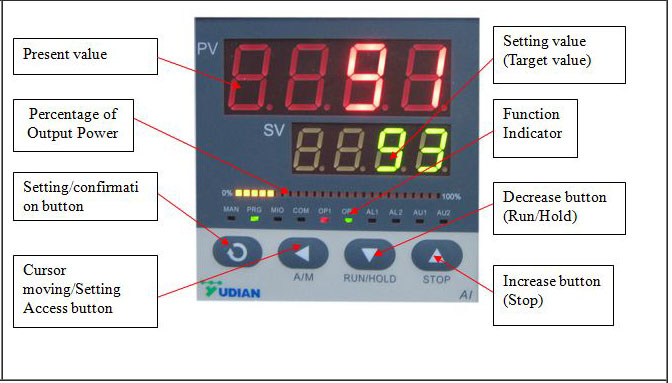

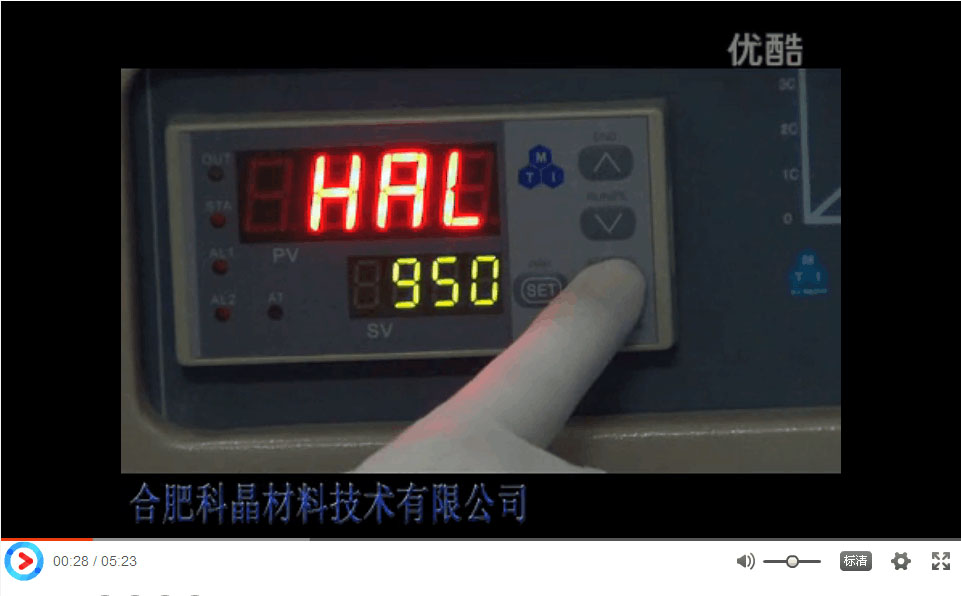

·控温仪表操作视频

·控温精度: ±1 ℃

加热元件

掺钼铁鉻铝合金，电阻丝表面涂有氧化锆涂层，最大程度的延长仪器的使用寿命

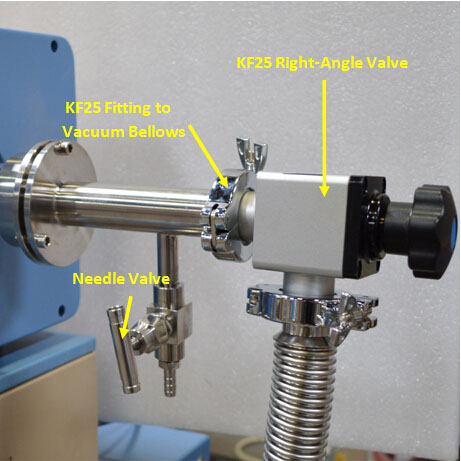

真空法兰

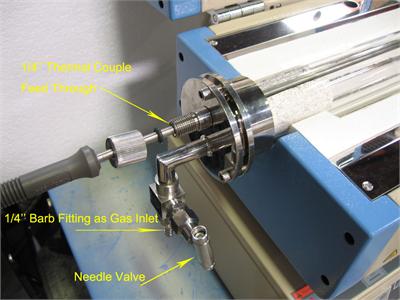

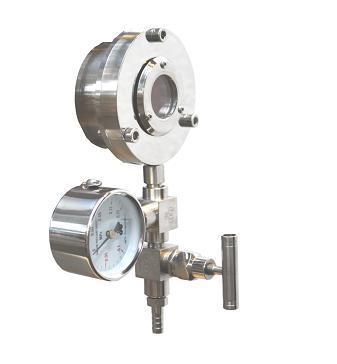

·一对不锈钢密封法兰（左端法兰连接宝塔嘴接口，并带有铠装口）

·右端法兰为KF25接口

真空度

1×10E-2torr(采用仪器中所配的双极旋片泵）

温度校准系统

·热电偶：K型铠装热电偶，长度为12英寸（300mm)

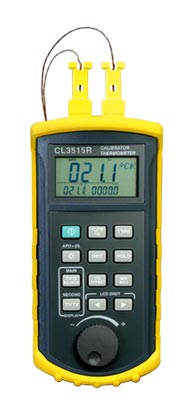

·仪表为OMEGA测温仪表，带有USB和RS232接口（此仪表为NIST认证）

可选配件

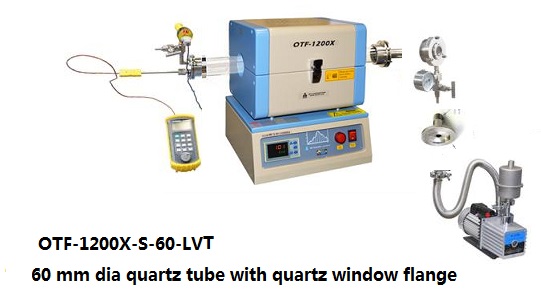

·这个炉子可以设计成60毫米石英管与石英观察窗如下图所示，需额外付费

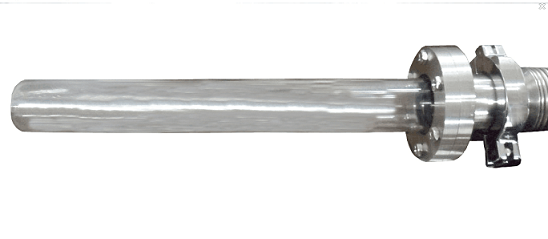

·真空度： 10-3托（分子泵）；你可以考虑用CF法兰和一端开口石英管

外形尺寸

340 mm× 330 mm× 400mm ( W x L x H)

净重

15Kg

认证

所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

国家专利

专利名称：立式开启式管式炉

专利编号:ZL-2011-2-0162248

尊重创新、鄙视抄袭、侵权必究。

质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

相关应用

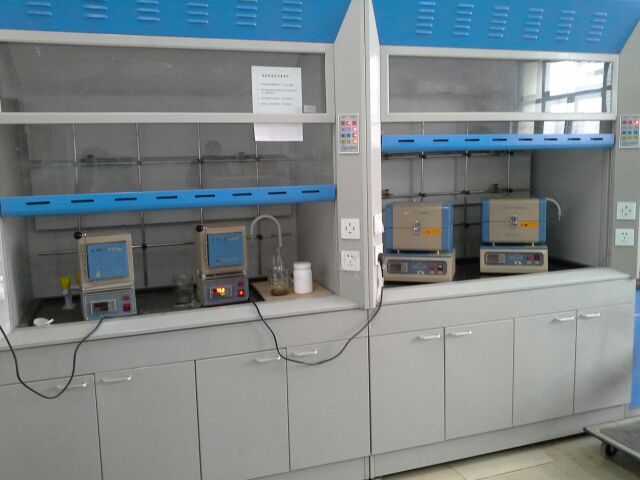

·欢迎购买合肥科晶通风橱，将炉子放入通风橱内，实验更加安全

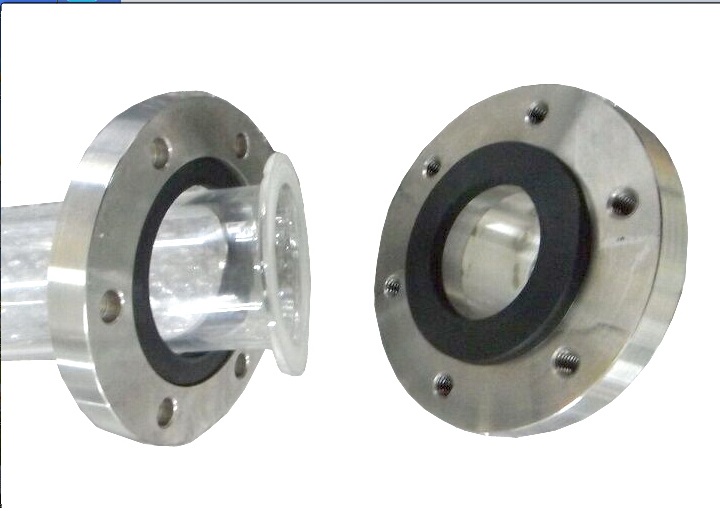

·如何安装真空法兰

应用注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

·石英管的长时间使用温度＜1100℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
