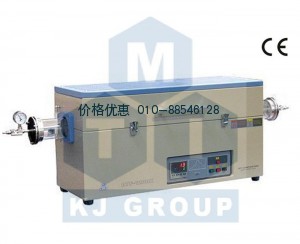

1200℃加长温区管式炉-OTF-1200X-5L合肥科晶产品简介:
OTF-1200X-5L是一款可开启式加长单温区管式炉,炉管尺寸为 5" dia. x 55"L ,最高温度达到1200℃。这台管式炉包括了一根 直径5" 的石英炉管、一对不锈钢真空密封法兰、两个不锈钢截止阀和机械压力表。高精度的温控系统可以提供30段升温和降温曲线设置,其控温精度为+/- 1°C。对于在各种气氛保护下对样品进行热处理、沉积和烧结这是一款极佳的实验设备。
1200℃加长温区管式炉-OTF-1200X-5L合肥科晶产品技术参数:
名称
|
1200℃加长温区开启式管式炉(130mm管径)-OTF-1200X-5L
|
视频
|
|

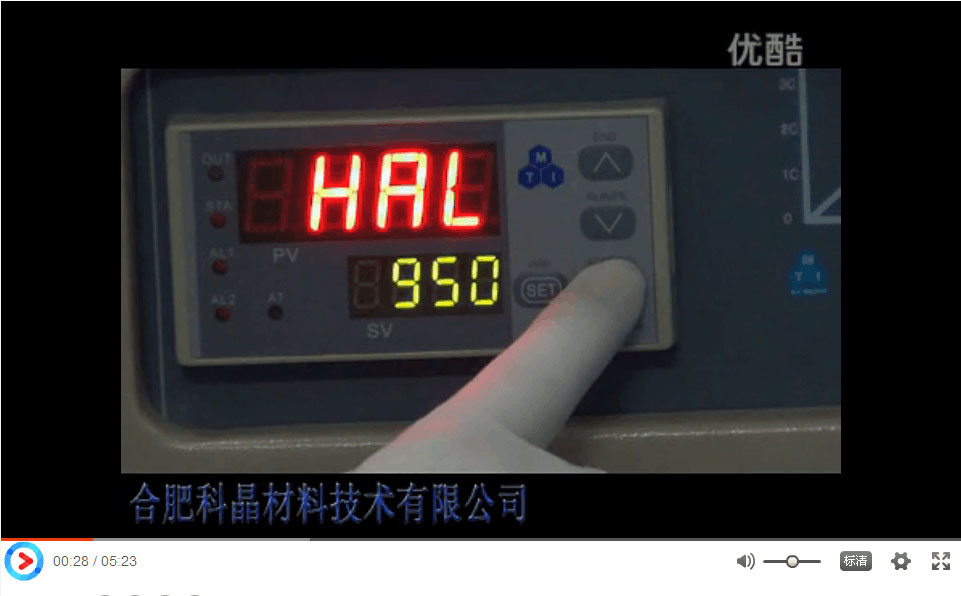

仪表操作视频 |
|
主要参数
|
·最高温度: 1200° C (<30min)
·工作温度: 1100℃
·推荐升温速率:≤ 10℃/min
·加热区长度:880 mm
·最大功率:7KW
·电压:单相AC 208 - 240V, 50Hz
|
炉体结构
|
·双层炉壳结构,风冷循环,降低外壳温度. 壳体表面温度<60°C
·内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命
|
炉管尺寸和材质
|
·高纯石英炉管: 130mm O.D x 120 mm ID x 1400 mm L
·可选炉管直径:80mm, 100mm

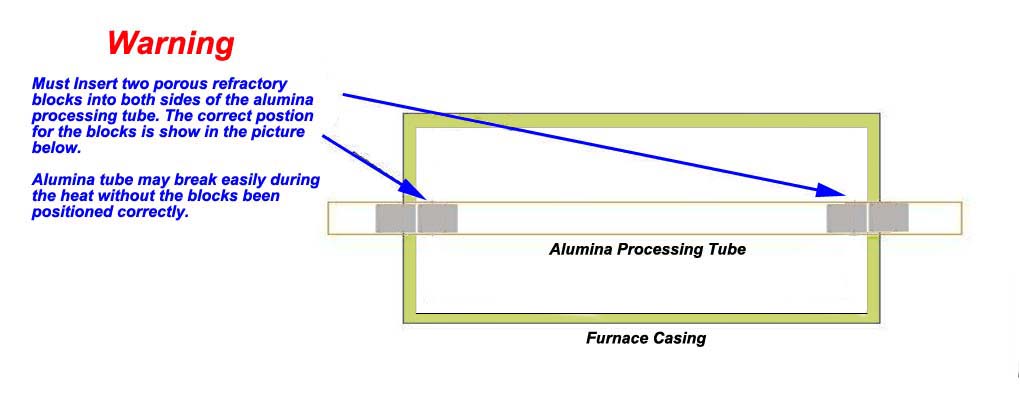

·为了防止热量以热辐射的形式损失,仪器配有两套氧化铝管堵(在加热前必须把管堵放入炉管内)
·为了获得更高的洁净度和真空度,请选用石英管堵(可选配件)
·您可以订购法兰支架以避免管子旋转
|
温控系统
|
·包含一款YD518P型温度控制器
·PID自动控温系统,具有过热和断偶保护
·智能化30段可编程控制
·具有超温及断偶报警功能
·控温精度:±1℃
·K型热电偶
·默认DB9 PC通信连接端口
·通过MET认证
可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。
|
温控系统(可选)
|
·可选购欧陆型温控仪表,控温精确度可以提升到±0.1℃
·具体详情请致电我公司销售
|
加热元件
|
Fe-Cr-Al Alloy doped by Mo,表面涂有氧化锆涂层,可以最大程度的延长仪器的使用寿命
|
密封系统
|

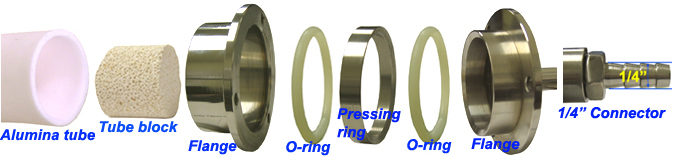

·炉管两端配有不锈钢密封法兰。(包括精密针阀、指针式真空压力表、软管接头)
·可选法兰:本公司生产的带铰链式法兰
|
进出气口
|
·为了增加抽气速率,达到高真空的要求。可将原有软管接头更换成KF-25接口
·如用于供气系统,可将原有软管接头更换成Φ6.35mm双卡套接头
|
真空度
|
·双极旋片机械泵:10^-2 torr
·分子泵机组:10^-5 torr
|
滑轨法兰(选配)
|
根据图片,需要两个可移动炉架去支持滑动装置
|
开门断电
|
为保证使用安全,该电炉为开门断电设计
|
外形尺寸
|
1100mm(L)×450mm(W)×670mm(H)
|
净重
|
80Kg
|
认证
|
·所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
质保期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
应用注意事项
|
·炉管内气压不可高于0.02MPa
·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态
·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
|
