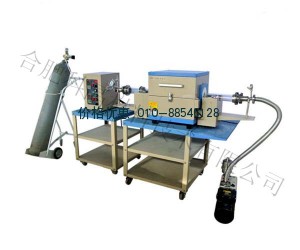

1200℃双温区旋转炉OTF-1200X-5-R-II合肥科晶产品简介:
OTF-1200X-5-R-II是一款小型5英寸双温区回转炉系统,炉管为Φ127mm的高纯石英管,主要是为了烧结粉体材料更加均匀,特别适用于锂离子电池材料的混合烧结及表面包覆。
1200℃双温区旋转炉OTF-1200X-5-R-II合肥科晶产品技术参数:
管式炉结构
|
l 采用双层壳体结构,并带有风冷系统
l 采用高纯氧化铝作为炉膛材料,可以最大程度减小能量损失
l 直流电机带动石英管转动,其转速为0 - 10RPM
l 炉体设计为开启式,以便于操作和对样品进行快速冷却
|
|
工作电源 |
电压:220V AC 功率:2.5KW |
|
加热区 |
l 两个温区总长度:300mm(150mm+150mm)
l 恒温区长度:180mm
|
|
工作温度 |
l 连续工作温度:1100°C
l 最高工作温度:1150℃(<1h)
|
|
温度控制 |
l 两个温区采用两个温控系统独立控制,都采用PID方式调节,可设置30段升降温程序
l 炉体上安装有RS485接口,可选购控温模块,采用电脑控制炉体升温
|
|

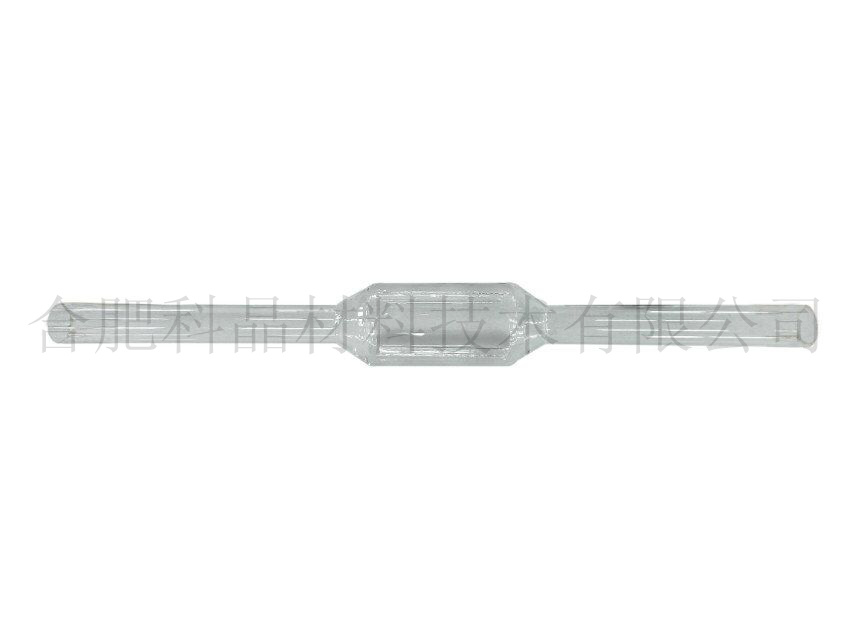

炉管参数
|
l 高纯石英管,最高工作温度:1200℃

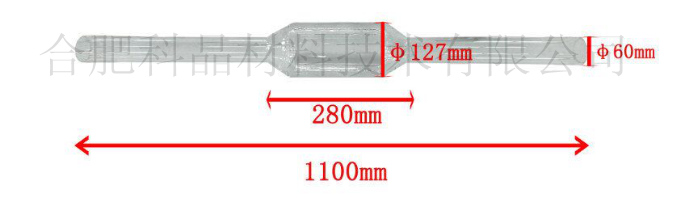

l 石英管尺寸:60mm OD(两端)x 127mm OD(中间)x1100mm L
l 内部焊接有杨料板,使粉体烧结更加充分和均匀
|
|

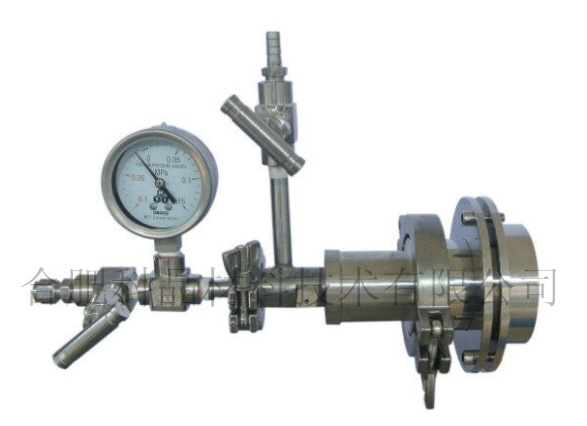

密封法兰
|
• 炉管包含一套密封法兰,标准配置如下:
• 采用磁流体密封法兰,保证炉管转动时,法兰前端的连接管不转动
• 进出料端采用快接法兰,方便进行装卸料
• 机械压力表(范围-0.1MPa~0.15MPa)
• 不锈钢针阀&1/4’’软管接头,KF25真空接头以及1/4’’接头
• 真空度:4.5*10-2Torr(用机械泵)
|
|
旋转速度 |
0-10rpm可调 |
|
炉体倾斜角度 |
无倾斜功能,客户可在炉体下方加垫炉砖达到倾斜效果 |
|
质保期 |
一年保质期,终生维护 |
|
质量认证 |
CE认证 |
|
产品重量 |
30kg |
|

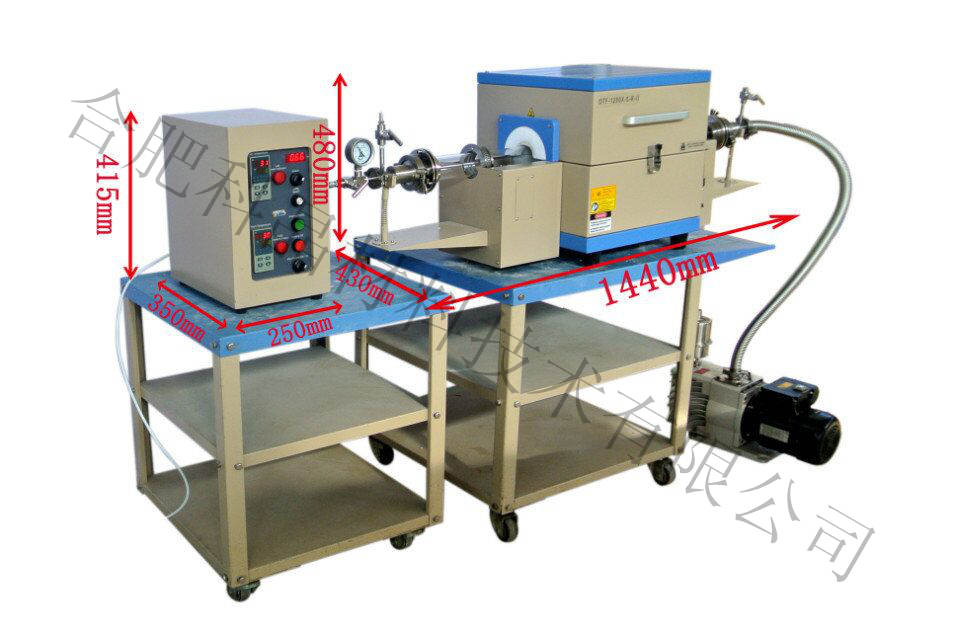

产品尺寸 |
• 炉体:1440mm(L) x 430mm(W) x 480mm(H)
• 电源箱:250mm(L) x 350mm(W) x 415mm(H)
|
|
应用注意事项 |

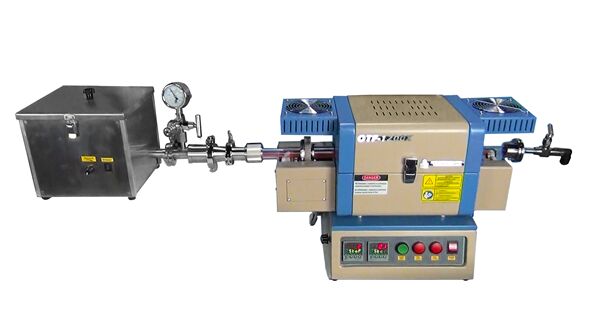

l 通过容积式给料器可实现连续喂料(可查看左侧图片)

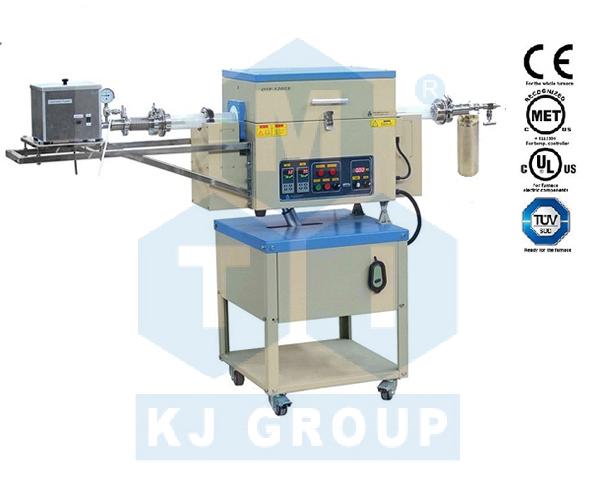

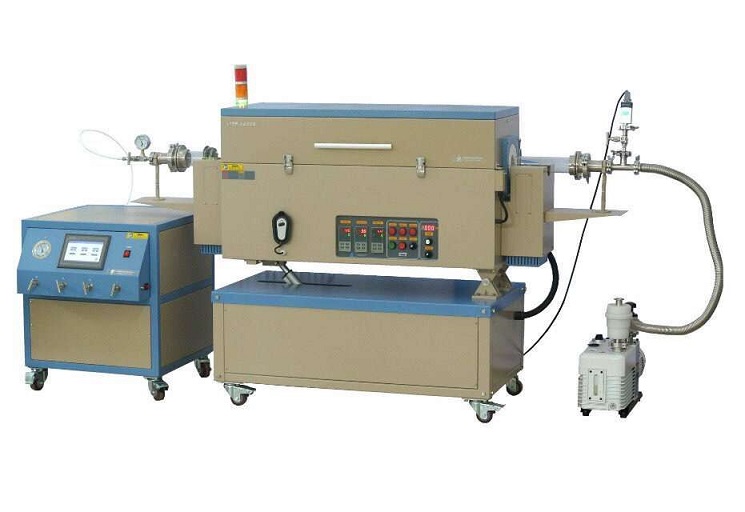

l 采用该设备做CVD实验时,可选购本公司的多路混气系统进行气体精确配比及流量控制(可查看右侧图片)
|
|
警告 |
l 炉管内气压不可高于0.02MPa
l 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
l 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态
l 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
l 石英管的长时间使用温度<1100℃
l 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
|
