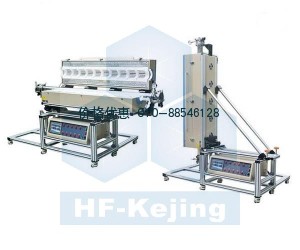

1200℃立式/水平式十温区管式炉OTF-1200X-10-VT合肥科晶产品简介:

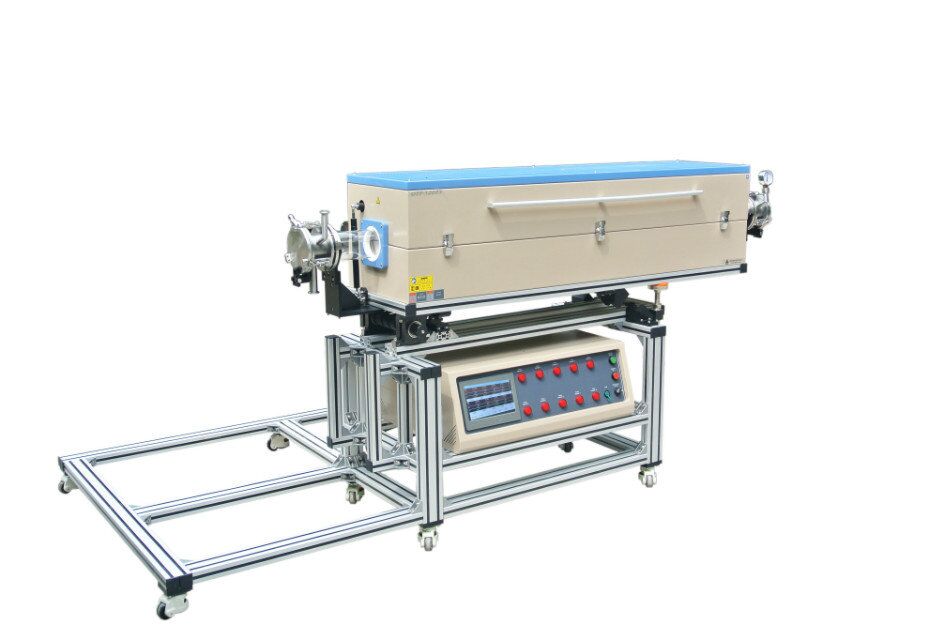

OTF-1200X-10-VT是一款十温区立式/水平式两用型开启式管式炉,配有Φ100*2000mm石英管和快捷开启式密封法兰,炉体最高温度可达1200℃。加热元件为电阻丝,每个温区分别由独立的温控系统控制,可在炉管内形成多种温度梯度,同时可手动变更炉体模式为立式炉,实现样品在真空或气氛保护环境下的吊烧和淬火,可满足各种实验要求。如制备梯度功能材料,高通量CVD法制备材料、研究相变等等。
1200℃立式/水平式十温区管式炉OTF-1200X-10-VT合肥科晶产品技术参数:
炉体结构
|

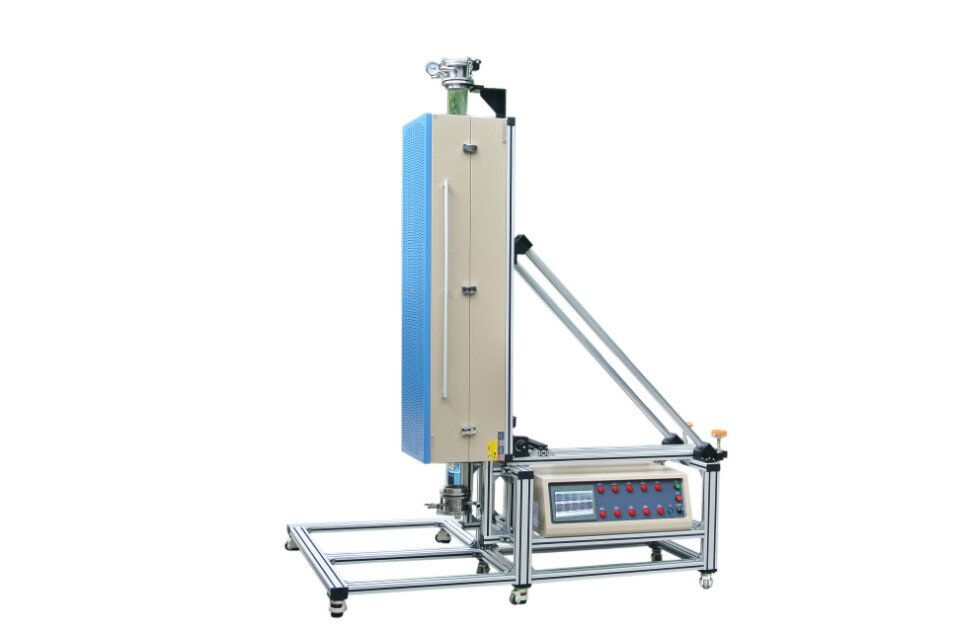

l 炉体采用双层壳体结构,并带有风冷系统,保证壳体表面温度小于60℃ l 用高纯氧化铝纤维作为炉膛材料,并且表面涂有高温氧化铝涂层(可提高加热效率和延长使用寿命) l 加热元件:掺钼铁铬铝合金(表面涂有氧化锆涂层,可延长使用寿命) l 开启式的炉体设计,使更换炉管更加方便 l 可手动变更炉体模式为立式炉,用于样品的吊烧和淬火
|
电压&功率 |
l 电压:AC220V,50/60Hz l 最大功率:12KW
|
工作温度 |
最高工作温度1200℃ 连续工作温度1200℃ |
最大加热速率 |
10℃/min |
石英管&管堵所放位置 |

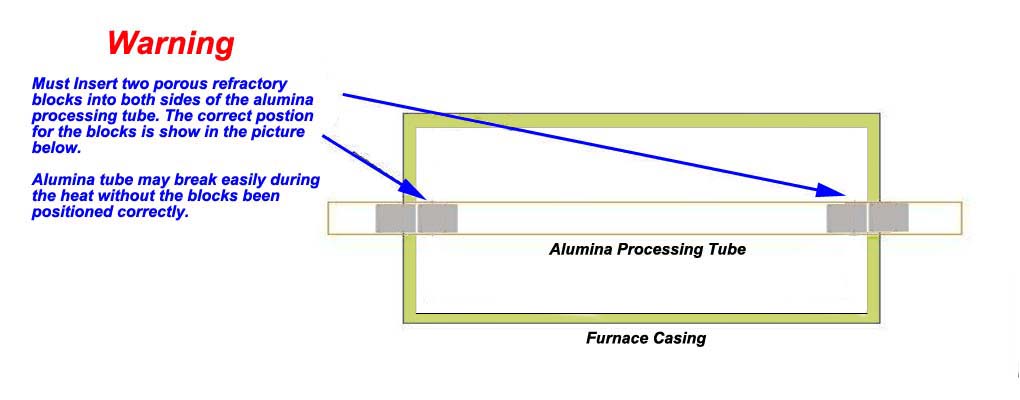

炉管尺寸:OD: 100 mm×ID. 95mm×L2000mm 仪器中配有氧化铝管堵,使用时必须放在石英管两端(点击图片查看详细资料)
|

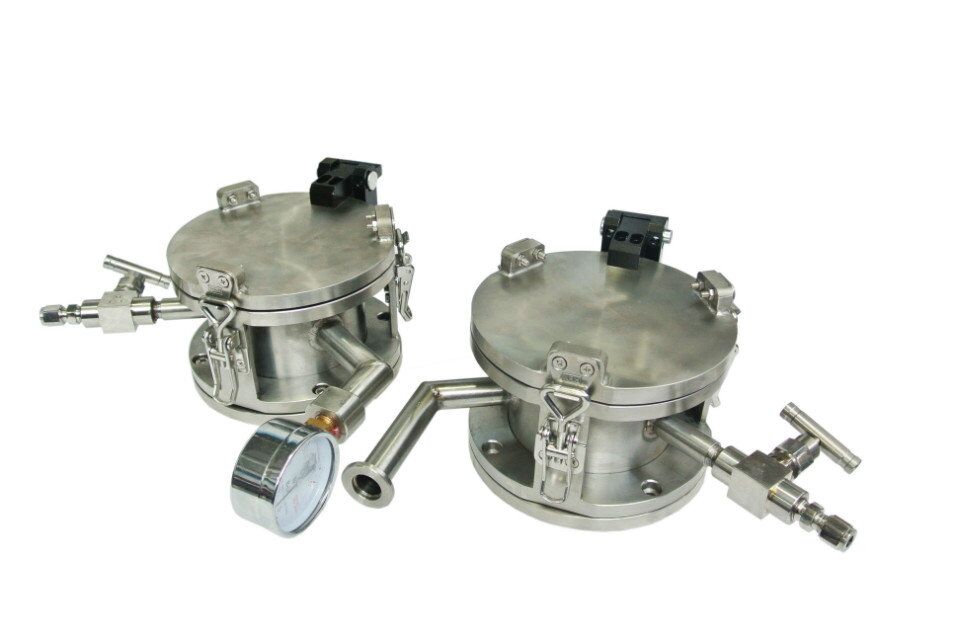

密封法兰 |

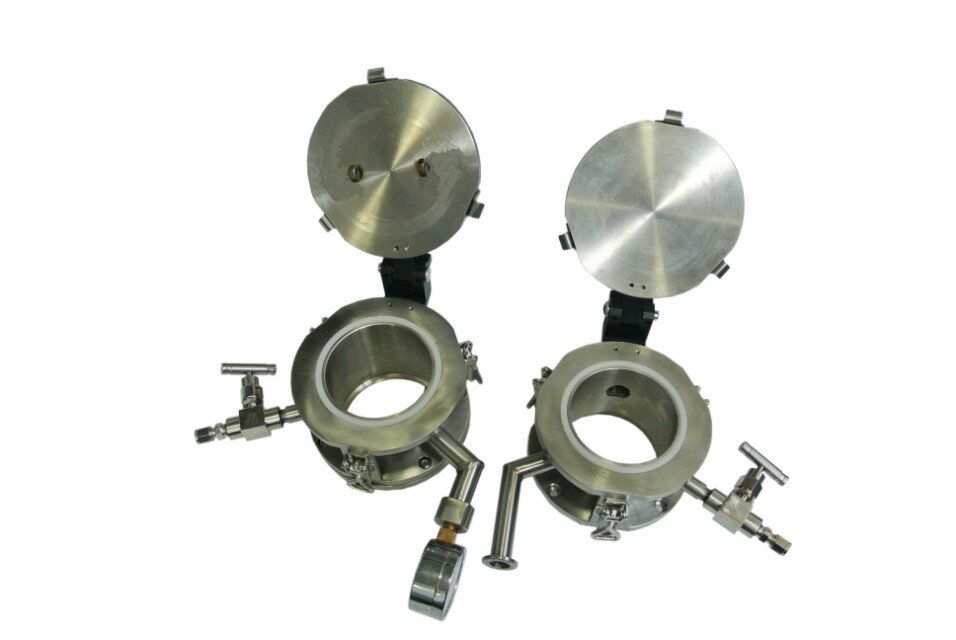

l 设备中配有一套快捷开启式密封法兰(炉体两端带有支架,用于支撑法兰) l 左端法兰上安装不锈钢截止阀(用于通入气体)和机械真空表 l 右端法兰上安装不锈钢截止阀以及预留的KF25接头(用于连接真空泵)
|
真空度 |
l 10E-3Torr(采用机械泵) l 10E-5Torr(采用分子泵)
|
加热区 |
l 10个温区,每个温区长度为120mm l 总温区长度: 1570mm(含绝热层) 注意:可通过在温区之间添加绝热环来调节温度梯度
|
温控系统 |
l 控制柜与炉体分开,采用触摸屏来操作来控制十个温区,每个温区有独立的控制通道。 l 每个控制通道可设置30段升降温程序 l 设有超温和断偶保护 l 控温精度为:+/- 1 ºC l 热电偶:采用K型铠装热电偶 l 控制面板上安装有RS485接口,可连接电脑将数据导出
|
可选 |

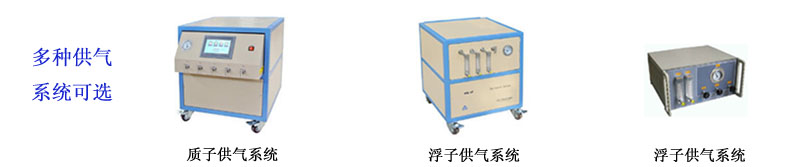

l 客户可选购多通道质量流量计供气系统,用于和管式炉配合来做CVD实验

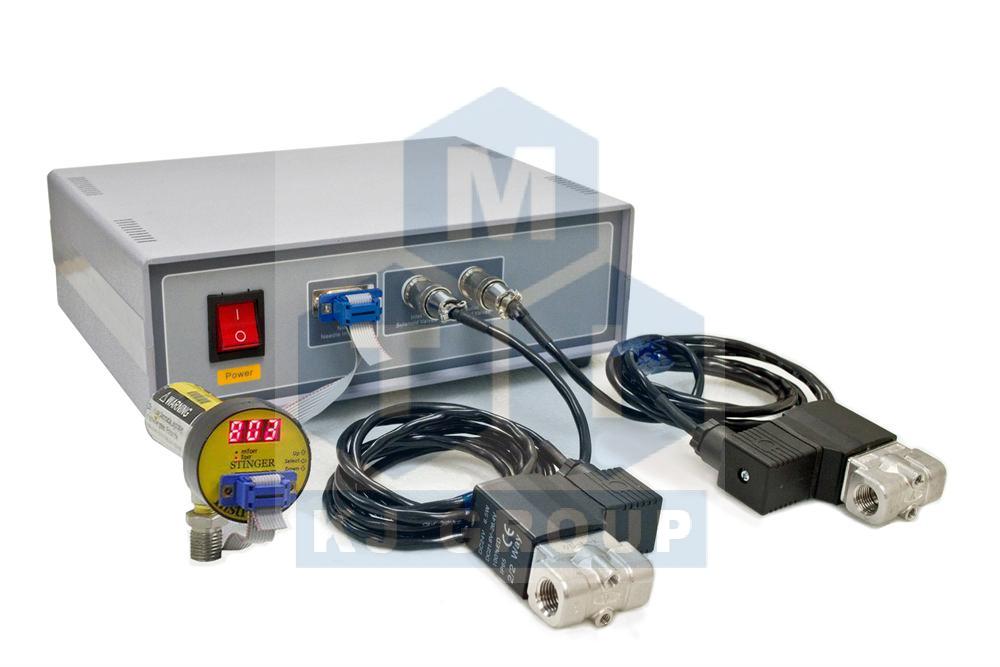

l 可选购压力控制系统,来确保炉管内气压恒定
|

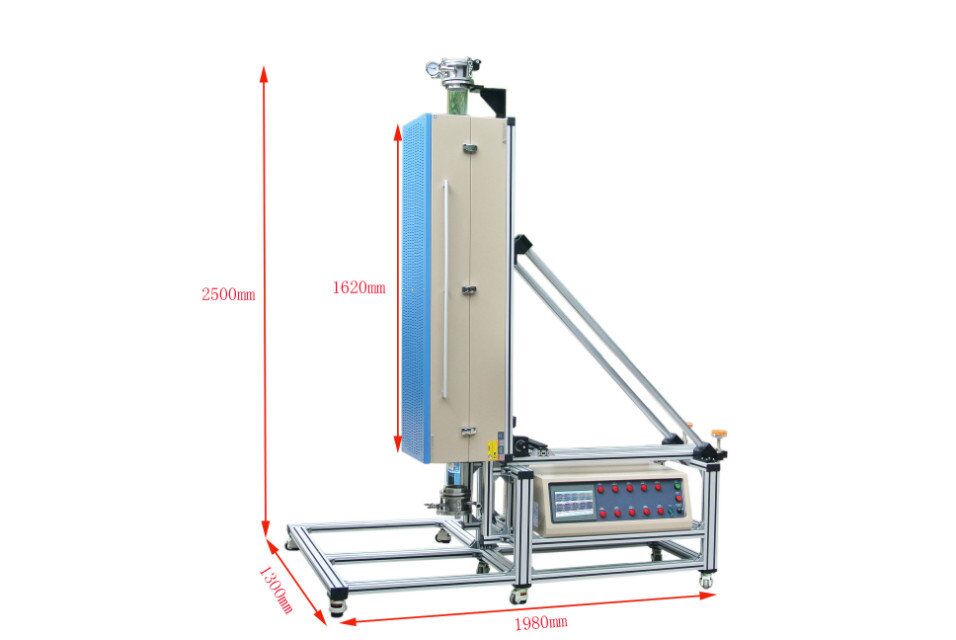

产品尺寸
|
1980×1300×2500mm
|
产品重量 |
200kg |
质保 |
一年质保期,终生维护(不含炉管、密封圈和加热元件等损耗件) |
质量认证 |
所有电器元件(>24V)都通过UL / MET / CSA / CE认证若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证
|
使用注意事项 |
l 炉管内气压不可高于0.02MPa l 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 l 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态 l 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击 l 石英管的长时间使用温度≤1100℃ l 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
|
