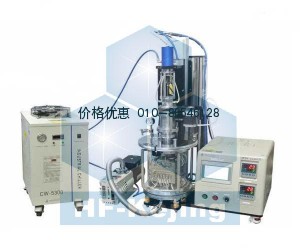

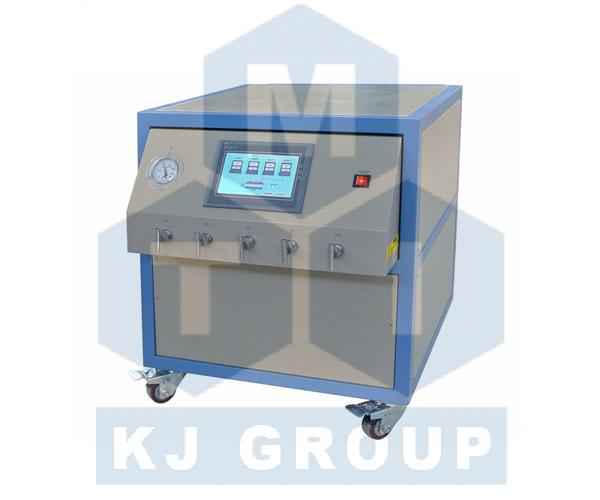

5英寸近距离旋转蒸发镀膜炉(CSS)OTF-1200X-RTP-II-5-R合肥科晶产品简介:
OTF-1200X-RTP-II-5-R是一款5英寸近距离旋转蒸发镀膜炉,其炉腔体是一直径为11英寸的石英管。此款设备专门设计针对于热蒸发或CSS(Close Spaced Sublimation)镀膜实验,其镀膜面积可达到5"x5",并且顶部载样台可旋转,提高镀膜均匀性。此款高温炉的加热元件是两组红外灯管(分别位于顶部和底部),最大升温速率为10ºC/s 。对于探索新一代的薄膜太阳能电池,如CdTe、硫化物和钙钛矿结构太阳能电池,这是一款理想的实验工具。
5英寸近距离旋转蒸发镀膜炉(CSS)OTF-1200X-RTP-II-5-R合肥科晶产品技术参数:
产品特点 |
• 由两组红外灯管作为加热元件,分别位于顶部和底部,两温度控制器进行独立控温 • 最大升温速率为10℃/s • 最高温度可达800℃ • 两样品台距离以及旋转均可通过触摸屏控制 • 顶部载样台可旋转,转速可调:1-7rpm
|
工作电压 |
• AC 220V, 50/60Hz (需要50A的空气开关) |
真空法兰
|

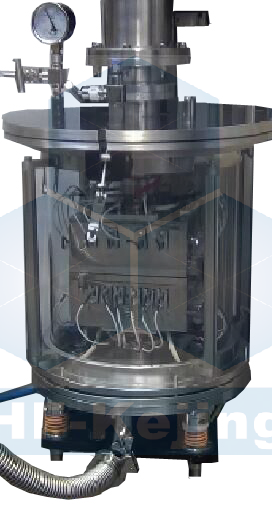

• 真空法兰为316不锈钢制作 • 顶部法兰(可通过控制盒进行上升和下降): • 一机械压力表 • 一KF16接口,可以安装防腐真空计 • 两个不锈钢精密针阀用于气体的进出
• 底部法兰: • 一KF25接口,可以与真空泵相连接 • 法兰是通过两个硅胶O型圈进行密封: • 真空度:20Pa(机械泵) • 真空度:10-1Pa(分子泵) |
加热元件和载样台 |

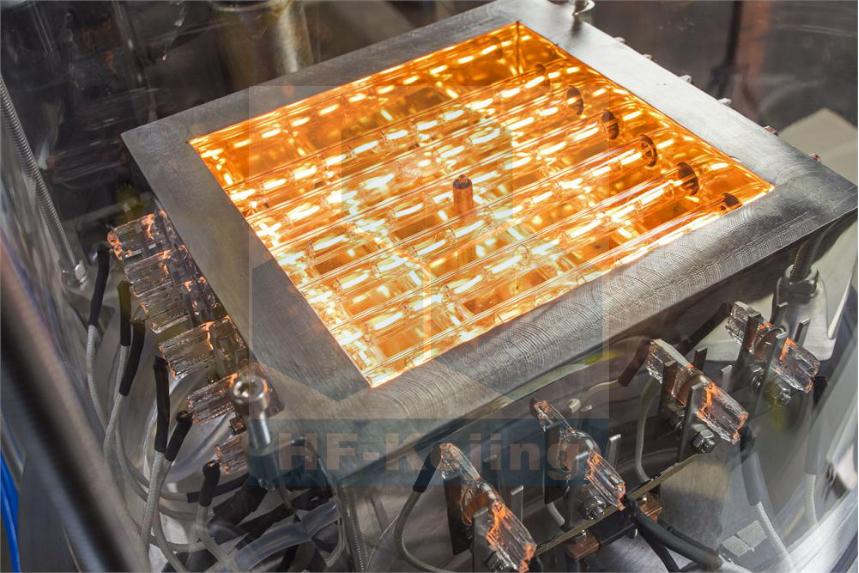

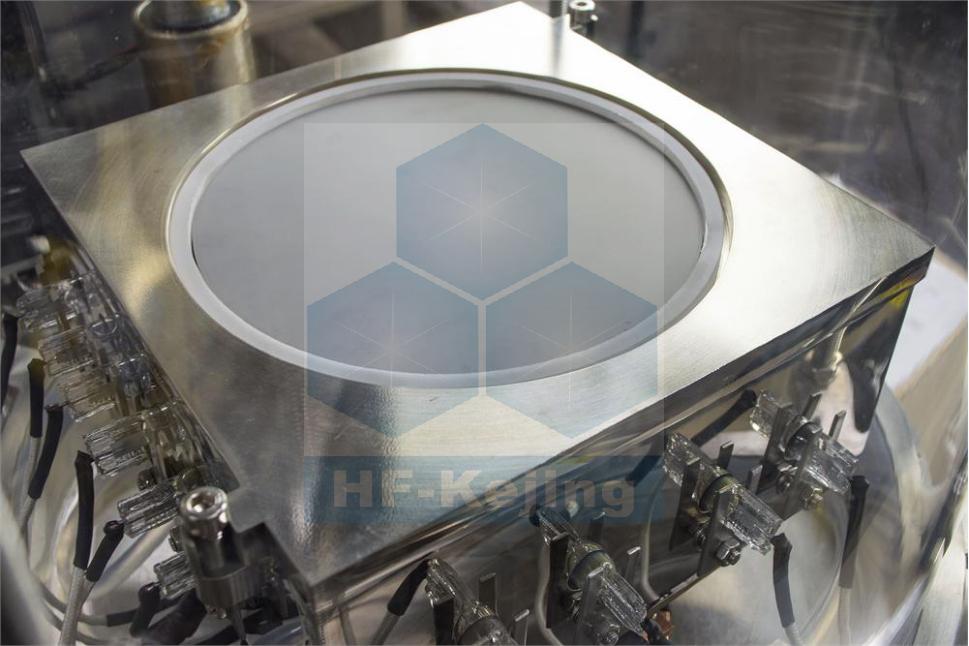

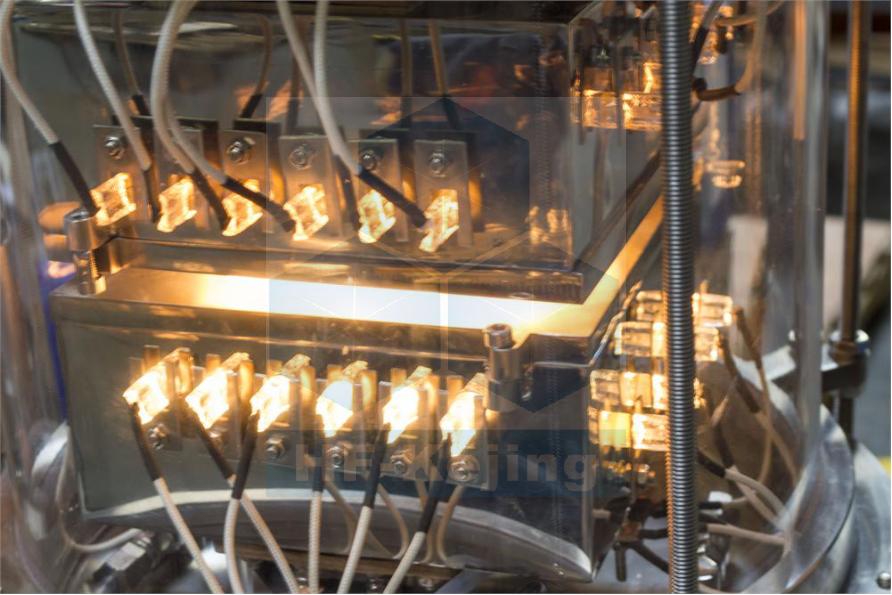

• 由两组红外灯管作为加热元件,分别位于顶部和底部 • 两个加热台之间的距离可以通过直流电机调节(触摸屏控制),调节范围为:2-50mm • 顶部载样台可旋转(触摸屏控制),转速:1-7rpm • 为了减少热量辐射和达到较快的冷却速率,加热元件安装在带有水冷夹层的不锈钢壳体中,(不锈钢壳体采用316不锈钢制作) • 采用导热率较高的氮化铝陶瓷片(5"×5"×0.5mm厚度)作为载样台,以达到较好的加热均匀性 注:可选购5"x5"的石墨坩埚放于底部载样台用来盛放蒸发原料,提高温度均匀性
|
温控系统
|

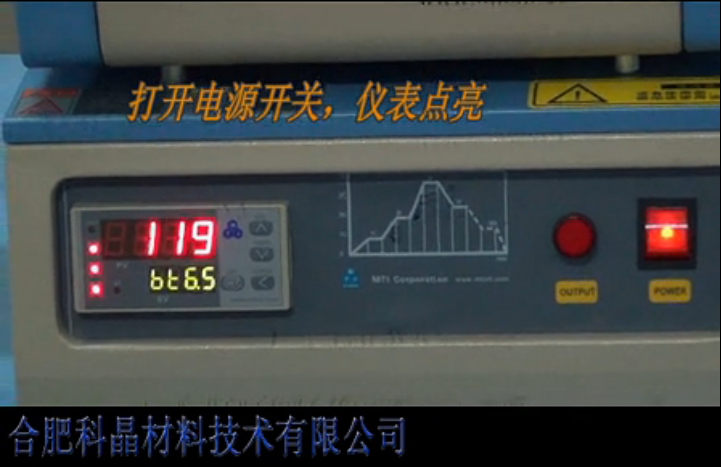

• 两个精密的温控系统分别独立控制上下两个加热区,可设置30段升降温程序 • 每个温控系统都带有超温和断偶保护 • PC通讯接口,软件可安装,可将控温程序和温度曲线导入到电脑中
|
工作温度 |
• 最高工作温度为:800℃ • 两个加热区之间的最大温差为300℃
|
加热和冷却速率 |
• 建议加热速率≤ 10ºC/s(每个温区单独加热)
|
热电偶 |
• 两个K型热电偶,安装在顶部和底部,都与氮化铝陶瓷片相接触 |
可选 |

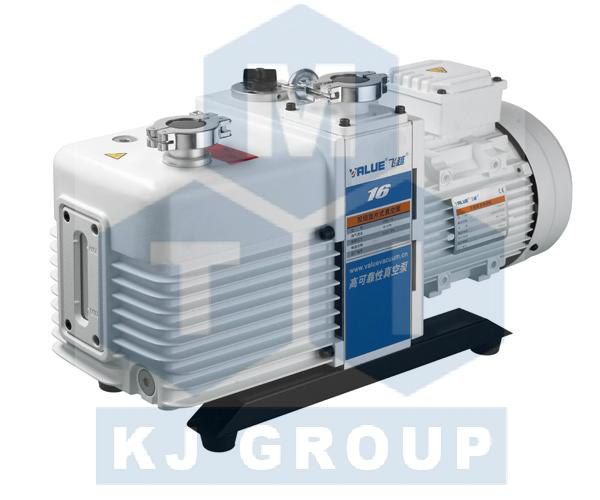

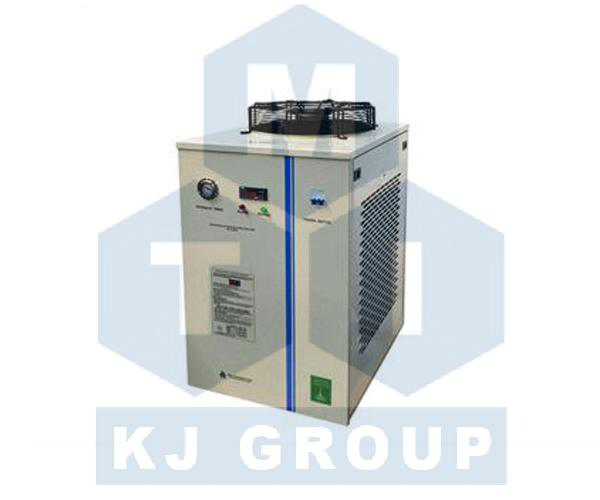

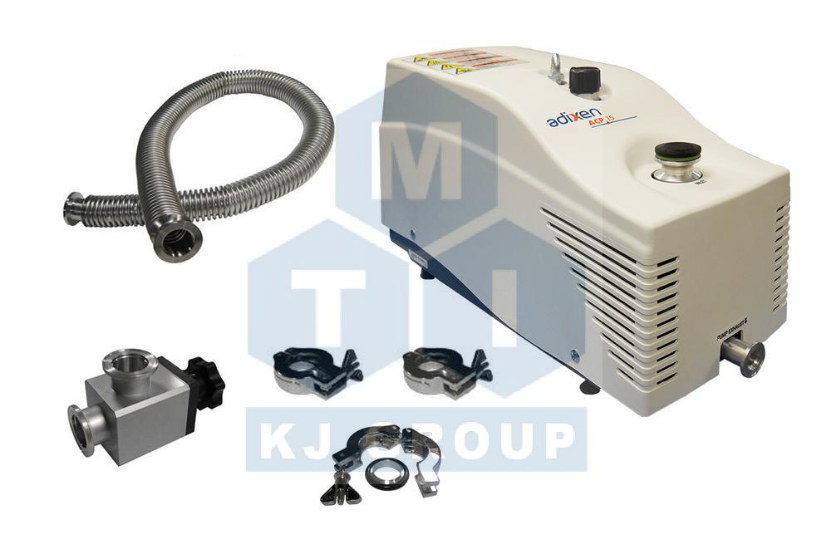

• 此款仪器使用时需要配用一循环水冷机(58L/min) • 实验时需要一个真空泵,可与本公司选购真空泵 • 若要使真空腔体内达到更洁净的工作环境,可换购无油泵 • 可选购质子流量计混气系统,将实验所需气体安比列混好后导入到真空腔体中
|
质保 |
• 一年质保期,终生维护(不包括密封圈、加热元件和石英管) |
产品尺寸 |

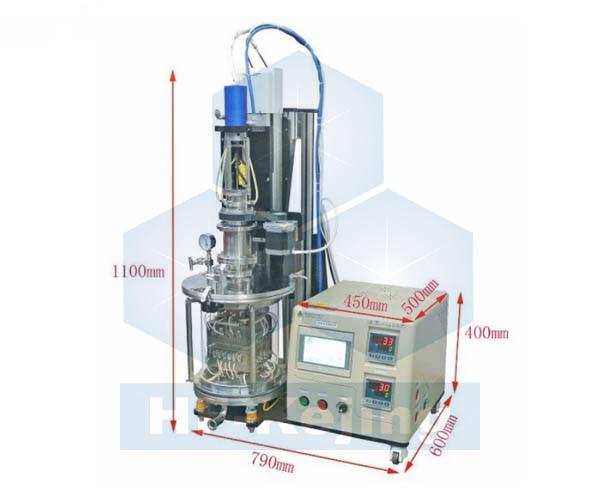

790mm × 600mm × 1100mm
|
使用注意事项 |
• 炉管内气压不可高于0.02MPa • 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 • 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
|
