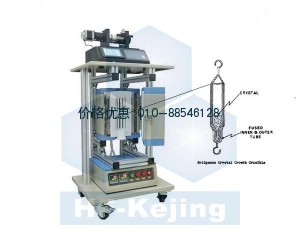

合肥科晶1100℃小型布里奇曼晶体生长炉OTF-1200X-S-VT-BMGH

立式双温区管式炉

• 小型双温区立式管式炉

• 工作电压：AC220V 单相

• 最大功率: 1.5 KW

• 两个加热区:  每个加热区长度100 mm ，总加热区长度200 mm L

• 最高工作温度: 1200°C

• 连续工作温度: 1100°C

• 两个温区都采用PID方式调节温度，可程序控温，分别由2个独立的温控系统控制

• 最大温度梯度:   1ºC/Cm

• 用户需要探索所长晶体最合适的温度梯度

• 调节两个加热区的温度，来形成不同的温度梯度

• 调节炉体的开启大小，也可以改变温度梯度

• 所配石英管尺寸 ：50mm O.D x 44mm I.D x 450mm L

悬挂丝

• 配有3套Ni-SS悬挂丝，最高可承受温度800℃

• 可选购能承受更高温度的悬挂丝

Ni-Cr-Al 丝：最高可承受温度1100℃

铂丝：最高可承受温度1600℃

• 悬挂丝可穿过法兰，若炉管内保持正压，可在气氛保护环境下生长晶体

• 对于氧敏感材料，样品可封装在小的石英管内

电机和控制

采用步进电机系统

• 采用6"L x 4"W的触摸屏来控制直流电机转动

• 上升和下行速度可以设置3个程序

• 速度范围:  1-500 nm/s （可调），精度：+/- 0.05%

• 总移动行程: 450mm

• 电机功率:  50W

采用伺服电机系统

 （提拉速度更为均匀稳定，改善单晶生长质量）

• 采用6"L x 4"W的触摸屏来控制伺服电机转动

• 上升和下行速度可以设置3个程序

• 速度范围:  1-500 nm/s （可调），精度：+/- 0.05%

• 总移动行程: 450mm

• 电机功率:  50W

产品尺寸

• 520mm(L) x 430mm(W) x 1410mm(H)

测温系统

• 标配K型热电偶测温系统，可查入炉管内部进行温区的测定

质量认证

• CE认证

质保

• 一年质保期，终生维护（不包含石英，密封圈，加热元件和悬挂丝）

净重

• 105kg
