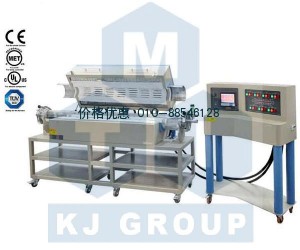

1200℃七温区开启式管式炉OTF-1200X-VII-5UL合肥科晶产品简介:
OTF-1200X-VII-5UL是一款七温区开启式管式炉,炉体和控制柜分开,最高温度可以达到1200℃。炉体内有七个温区,每个温区都有独立的温控系统来控制,都可设置30段升降温程序。炉体上放置炉管为Φ130mm×2000mm的石英管,同时也可配置直径为25mm、50mm、60mm、80mm或100mm的石英管来使用,并且所配密封法兰采用卡箍式快接法兰,操作时更加方便。
1200℃七温区开启式管式炉OTF-1200X-VII-5UL合肥科晶产品技术参数:
主要参数 |
· 最高工作:1200℃(< 1 小时) · 温度连续工作温度: 1100℃ 腔体内采用流动气氛 · 最大升温速率:≤10℃/min · 工作电压:AC 208-240V 单相, 50/60Hz · 最大功率:8.5KW(需要50A的空气开关) · 加热元件:掺钼铁铬铝合金 · 加热区:七个温区有七个独立的温控系统控制,总加热区长:1240mm 注:由于测量手段及外部环境的影响,测量结果可能会有偏差,此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据,请与我公司销售人员联系 |
炉体结构 |
· 炉体采用双层壳体结构,并带有风冷系统,保证壳体表面温度小于60℃ · 采用高纯氧化铝纤维作为炉膛材料,并且表面涂有高温氧化铝涂层(可提高加热效率,延长炉膛使用寿命) · 开启式的炉体设计,使更换炉管更加方便 |
石英管和管堵所放位置 |

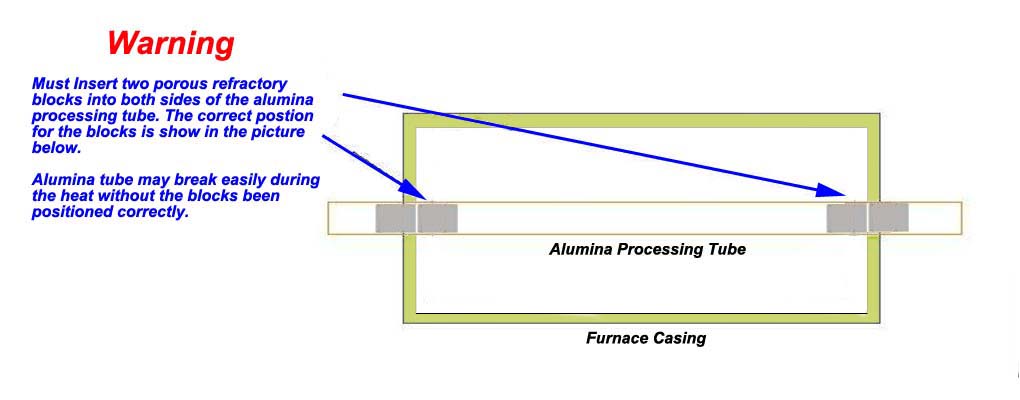

· 炉管尺寸130(O.D)* 122(I.D)* 200(0.L)mm(可选配直径为25mm、50mm、60mm、80mm或100mm的石英管) · 仪器中配有氧化铝管堵,使用时必须放在石英管两端(点击图片查看详细资料)
|
密封法兰 |

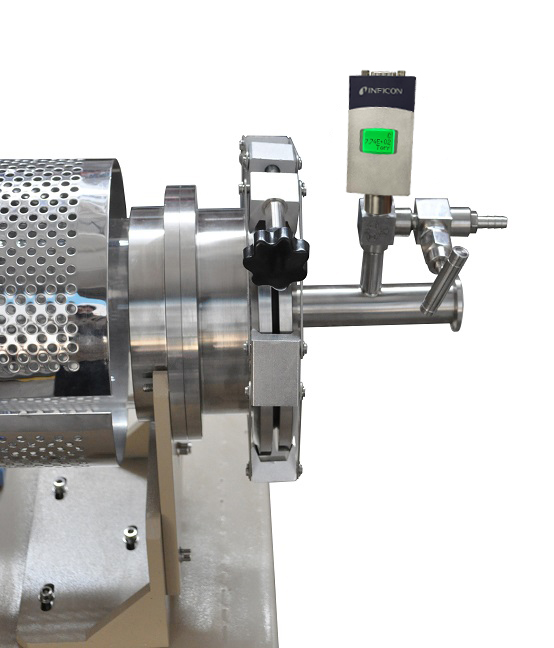

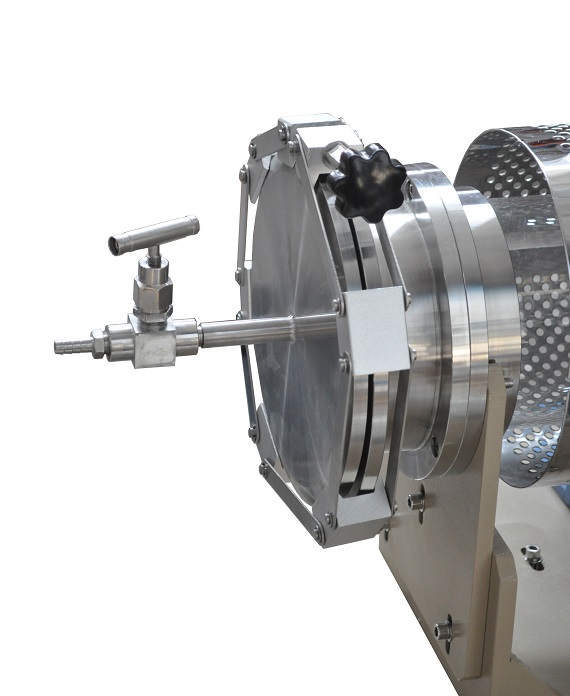

· 设备中配有一套卡箍式快接法兰(炉体两端带有支架,用于支撑法兰) · 左端法兰上安装不锈钢截止阀和卡套接头(用于通入气体) · 右端法兰上安装有防腐真空计,法兰设计为KF25接头(用于连接真空泵)
|

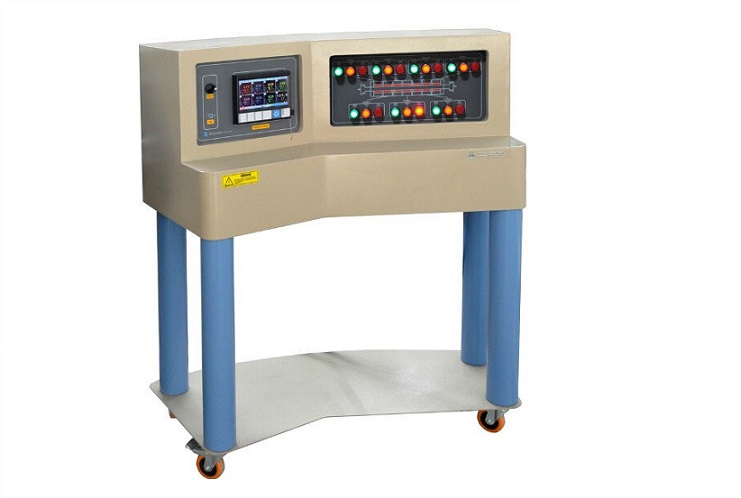

温控系统 |
· 控制柜与炉体分开,采用触摸屏来操作来控制七个温区,每个温区有独立的控制通道。 · 每个控制通道可设置30段升降温程序 · 设有超温和断偶保护 · 控温精度为:+/-1ºC · 热电偶:采用K型铠装热电偶 · 控制面板上安装有RS485接口,可连接电脑将数据导出
|
可选 |

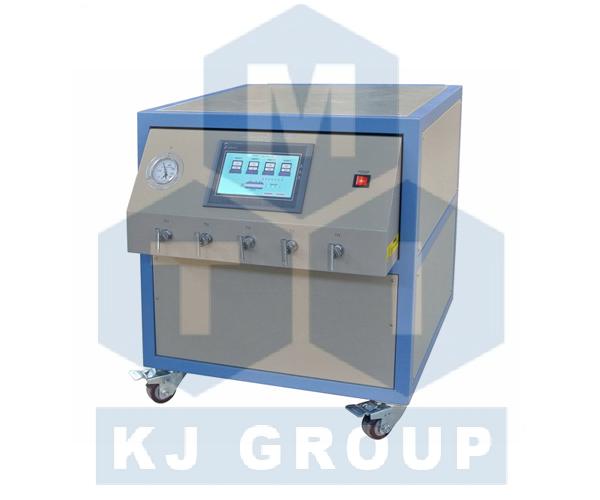

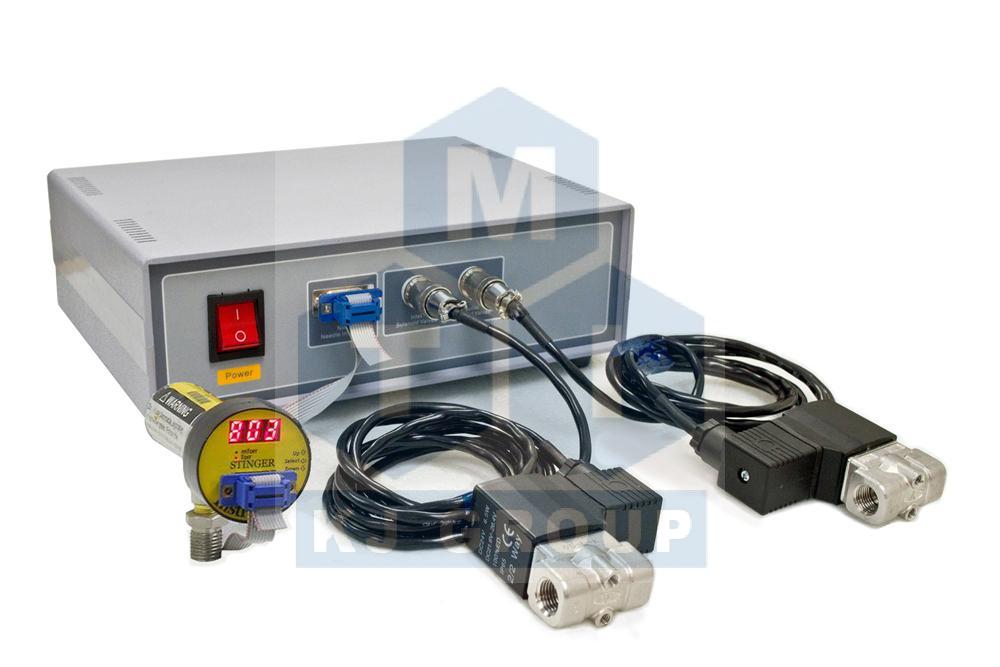

· 客户可选购多通道质量流量计供气系统,用于和管式炉配合来做CVD实验 · 可选购压力控制系统,来确保炉管内气压恒定
|

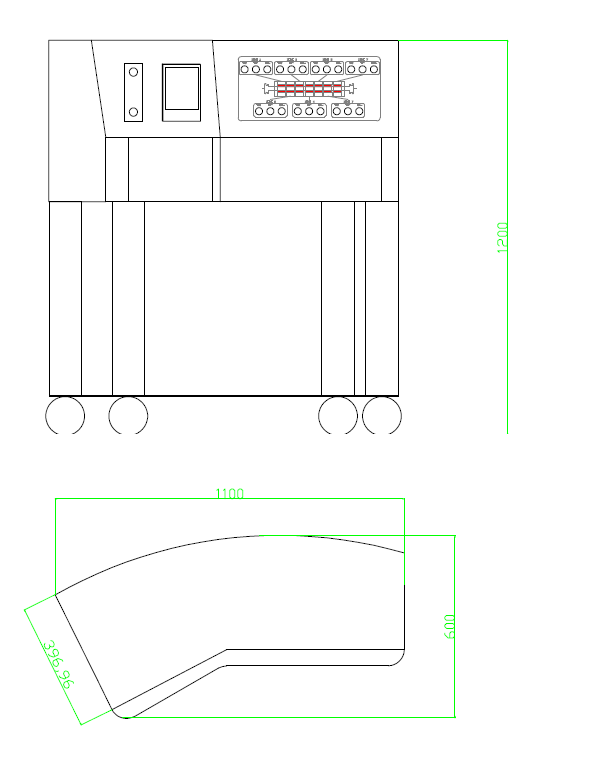

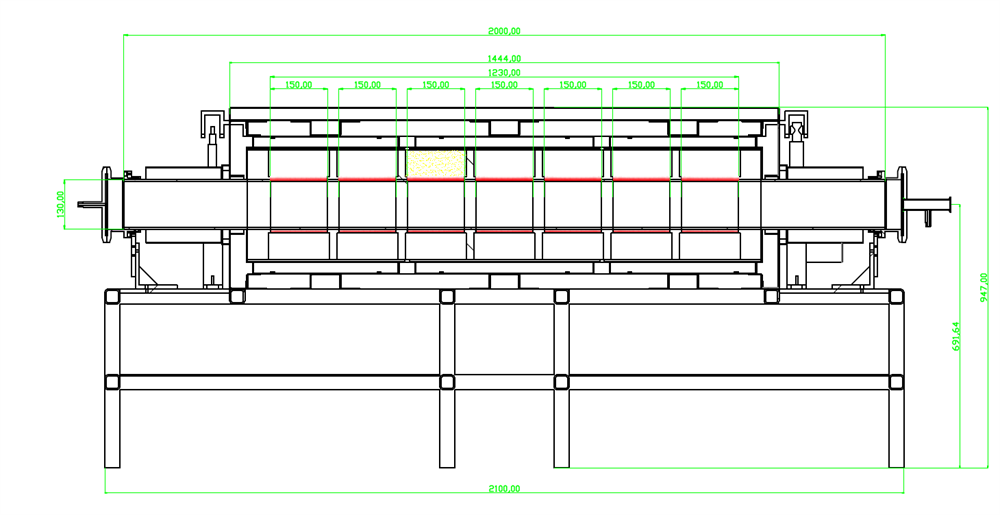

尺寸 |
|
重量 |
· 炉体重量:332kg · 控制柜重量:92kg |
质保 |
一年保修,终身技术支持。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
质量认证 |
· 所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
使用注意事项 |
· 炉管内气压不可高于0.02MPa · 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 · 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击 · 石英管的长时间使用温度<1100℃ · 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等) |
