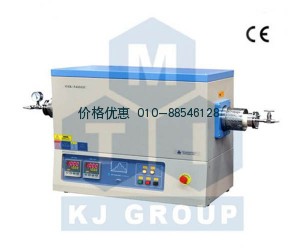

合肥科晶1400℃双温区管式炉GSL-1400X-II

名称

1400℃小型双温区开启式管式炉GSL-1400X-II

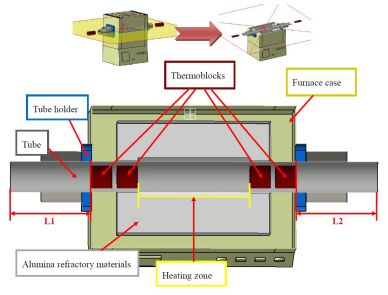

炉体结构

·双层壳体结构，可使表面温度低于70℃

·采用高纯氧化铝纤维做为炉膛材料，并且表面涂有氧化铝涂层（可提高加热效率和延长使用寿命）

 基本参数

热偶：S型热偶    建议升温速率：1400℃以下≤10℃/min ；1400℃以上≤5℃/min

温度：1300℃ （1400℃＜30min）  电源：AC380，50Hz   最大功率:6KW

炉管尺寸

·材料：高纯刚玉管

·直径φ60

·可选购法兰支架

加热区

加热区长度：580mm (双温区：290mm+290mm)

加热元件

U型1500级硅碳棒

可选

1.法兰上标配安装的是Φ8的宝塔嘴接头

2.为了获得较好的抽气速率可以配用KF25的转接头

3.为了较好地向炉管中通入气体可以配用1/4"的不锈钢卡套接头

·可选：您可以选购kf25真空口法兰（图二）

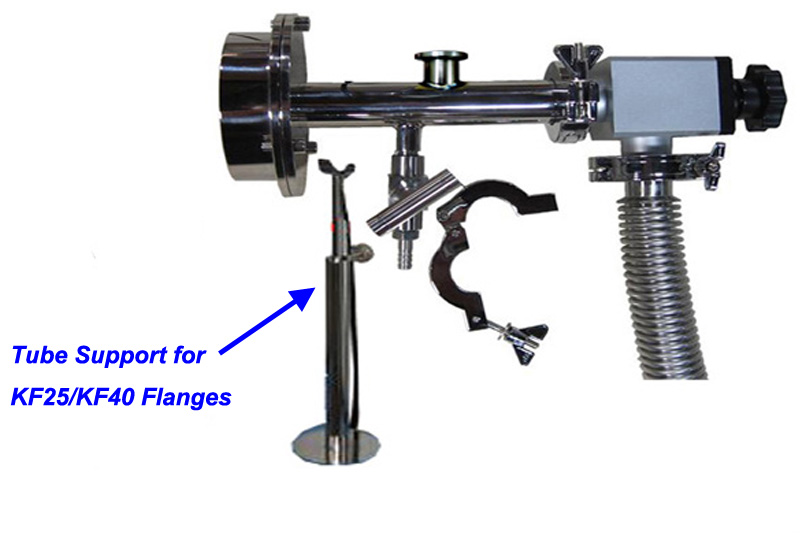

·可选：您可以订购法兰支架（图三）

图一	图二	图三

温控系统

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·控温精度：±1℃

·两个温区分别有两个独立的温控系统控制

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

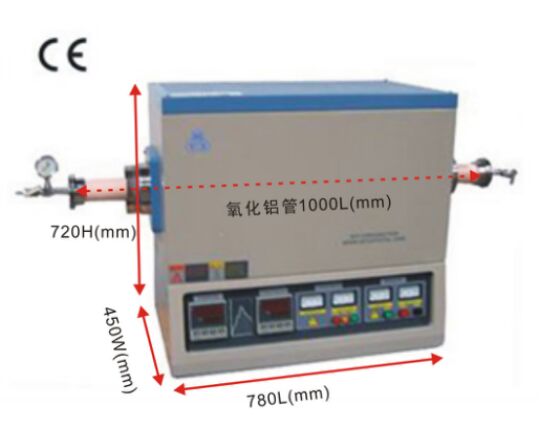

外形尺寸

1350 L x 470 W x 750 H mm

净重

约150Kg

质保期

一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

·通过机械泵可达到50mTorr

·通过分子泵泵可达到10E-5 Torr

·可选购一个冷真空阱，以避免真空泵造成污染

质量认证

使用注意事项

·炉管内气压不可高于0.02MPa

·不要在氧化铝管中使用石墨坩埚

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热刚玉管的冲击刚玉管的长时间使用温度＜1750℃
