合肥科晶1500℃单温区旋转管式炉GSL-1500X-OTF-R

名称

1500℃单温区旋转管式炉

炉体结构

·采用双层壳体结构，并带有风冷系统

·高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命）

·一个直流电机驱动炉管转动，转速为可调

·炉体开启式设计，方便更换炉管

·炉体可以倾斜，倾斜角度可调

·设有开门断电功能,提高实验安全性

基本参数

温度：长期1400℃ （最高1500℃＜1h）     建议升温速率：≤5℃/min

热偶：S型热偶       电源：AC208-240，50Hz   最大6KW

加热区长度：390mm

炉管尺寸

·氧化铝管，中心区域加有陶瓷环，尺寸：60mm OD x×1200mm L （图一）

·可选：石英管，中心（100mm OD x 280mm L）两端（60mm外径x 1200 mm），工作温度1100℃（图二）

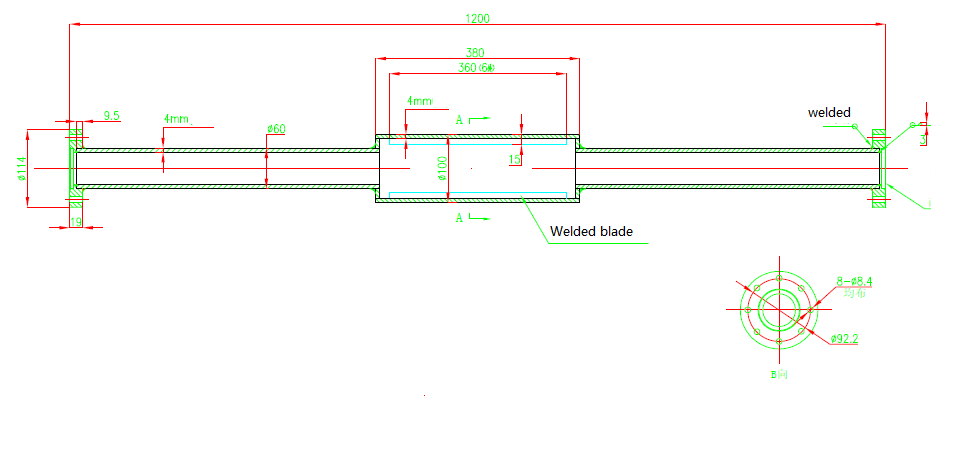

·可选：直径100毫米镍基合金管，可在1100ºC 承受 0.4 MPa压力（图三）

警示：请注意选配的炉管使用的温度。选配炉管具体请和我公司销售沟通。

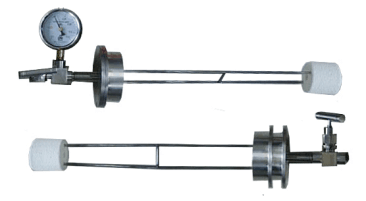

·可选：回转炉专用管堵（图四）

图一	图二	图三

图四

加热元件

1500级硅碳棒

温控系统

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·控温精度：±1℃

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

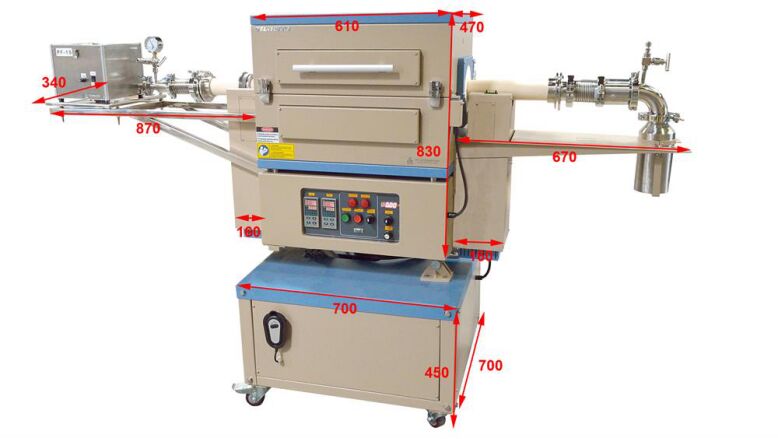

可选：连续送料及收集系统

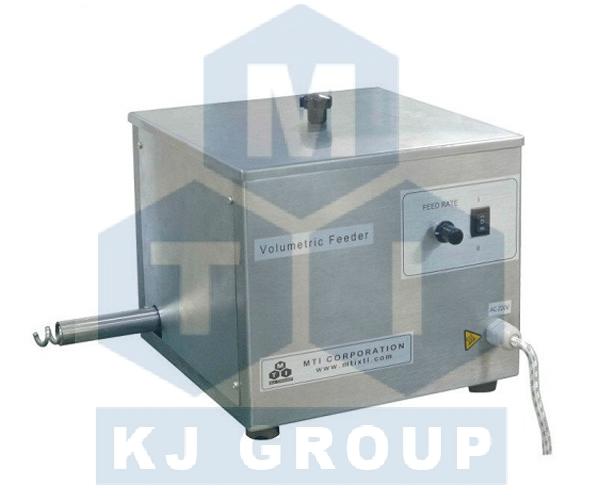

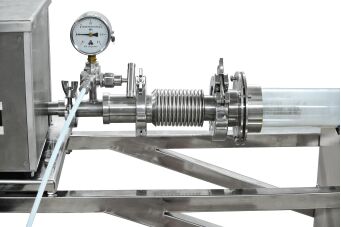

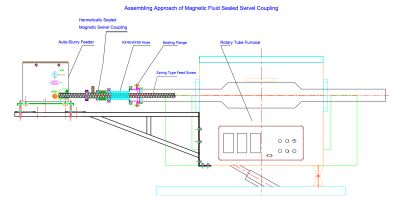

·自动送料器通过送料旋转接头和压力表安装在送料系统支架上。（图1-3）

·进给速度可调电位器旋钮，97cm^3/min max

·在炉管的另一端安装一个不锈钢罐，用来收集烧结后的粉末，整个过程密闭。（图4）

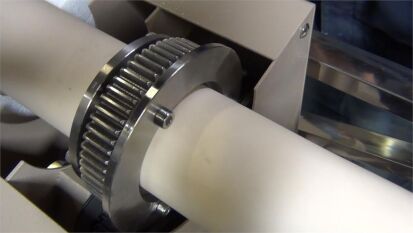

·刚玉管（60mmOD × 1200mm l），安装齿轮。（图5-6）

图1	图2	图3	图4

图5	图6

气密配件

采用磁流体法兰密封

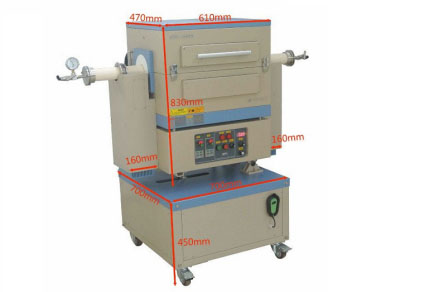

外形尺寸

1800mmL X 700mmW X 1250mmH

净重

约200 kg

使用提示

·此套设备可以配合本公司连续送料装置来达到连续进料的效果（图一、图二）

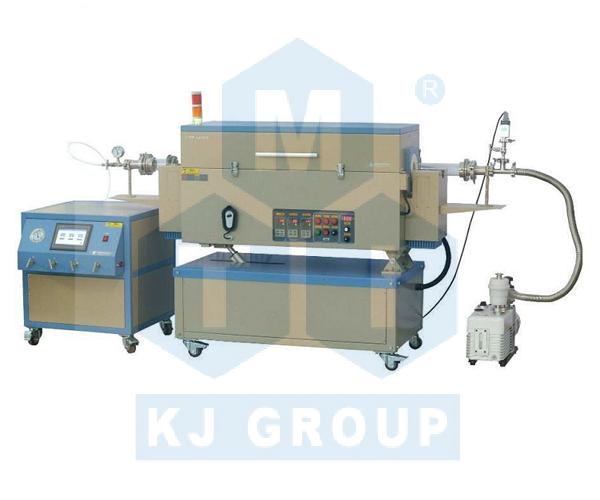

·对于CVD系统，您可以选择我们的多通道进气系统（图三）

图一	图二	图三

 质保期

一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

·通过机械泵可达到10E-2 Torr

·通过分子泵泵可达到10E-5 Torr

·可选购一个冷真空阱，以避免真空泵造成污染

国家专利

专利名称：一种可倾斜式回转炉

专利编号:ZL-2011-2-0162234.8

尊重创新、鄙视抄袭、侵权必究

质量认证

·所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

使用注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

·石英管的长时间使用温度＜1100℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
