1600℃双温区旋转炉GSL-1600X-R-II合肥科晶产品简介:
GSL-1600X-R-II是一款高温双温区回转炉。此款设备专门设计对粉体在高温状态下,进行均匀的烧结。
1600℃双温区旋转炉GSL-1600X-R-II合肥科晶产品技术参数:
名称
|
1600℃双温区旋转管式炉
|
视频
|
|
|
操作视频
|

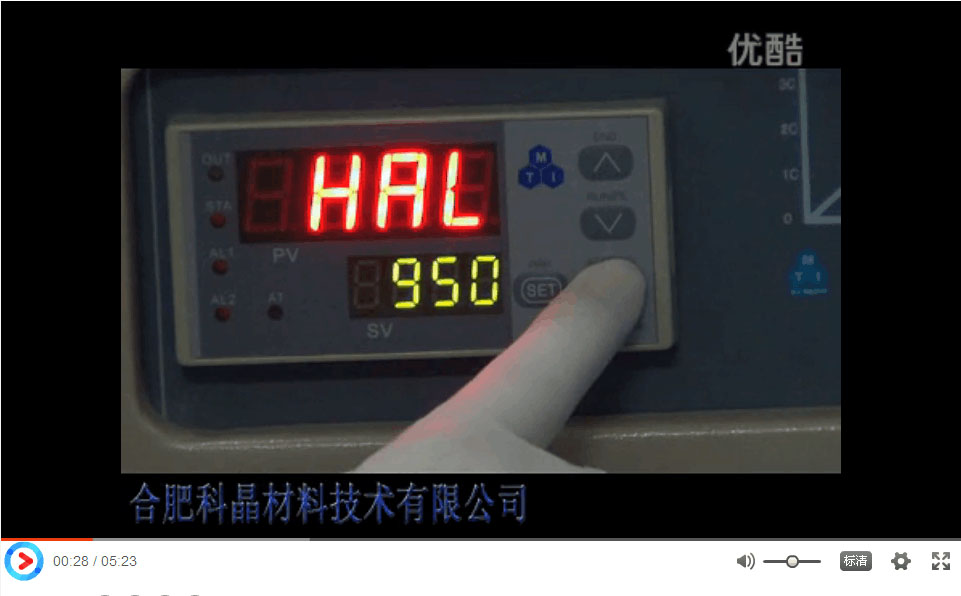

仪表操作视频
|
|
炉体结构
|
·采用双层壳体结构,并带有风冷系统
·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)
·一个直流电机驱动炉管转动,转速为可调
|
基本参数
|
温度:长期1500℃ (1600℃<1h) 建议升温速率:≤10℃/min
热偶:S型热偶 电源:AC208-240,50Hz 最大8KW
加热区长度:600mm 双温区:300mm+300mm
|
炉管尺寸
|
·设备标配刚玉管,中间区域特殊处理,尺寸:60mm OD x 54mmID×1200mm L(图一)

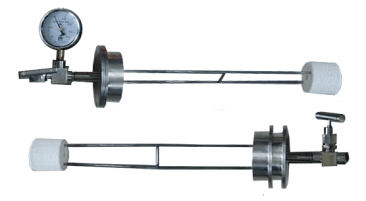

·可选:回转炉专用管堵(图二)
|
|
图一 |
图二 |
|
加热元件
|
1700级硅碳棒
|
温控系统
|
·两个温区分别有两个独立的温控系统控制
·包含一款YD518P型温度控制器
·PID自动控温系统
·智能化30段可编程控制
·控温精度:±1℃
·默认DB9 PC通信连接端口
·通过MET认证
·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据
|

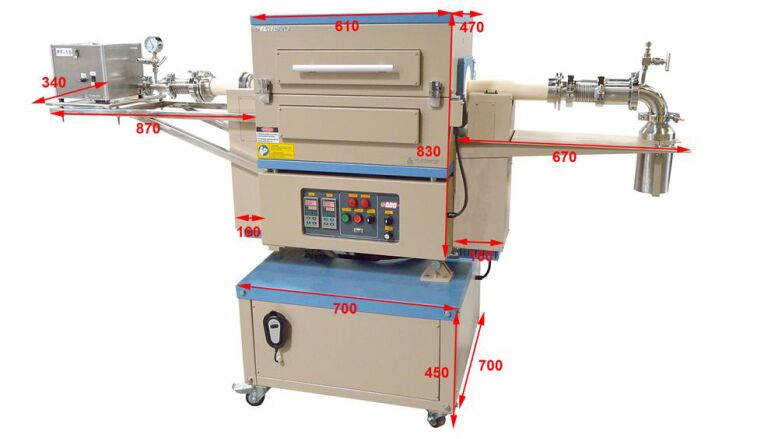

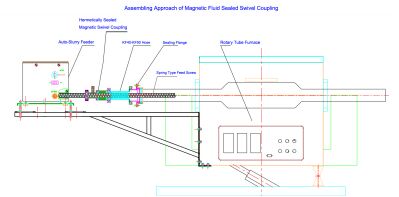

可选:连续送料及收集系统
|
·自动送料器通过送料旋转接头和压力表安装在送料系统支架上。(图1-3)
·进给速度可调电位器旋钮,97cm^3/min max
·在炉管的另一端安装一个不锈钢罐,用来收集烧结后的粉末,整个过程密闭。(图4)

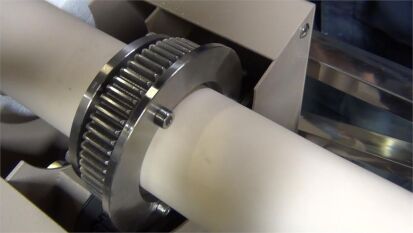

·刚玉管(60mm OD×54mm ID×1200mm L),安装齿轮。(图5-6)
|
|
图5 |
图6 |
|
气密配件
|

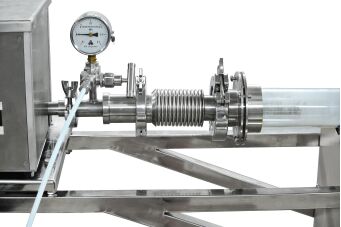

采用磁流体法兰密封
|

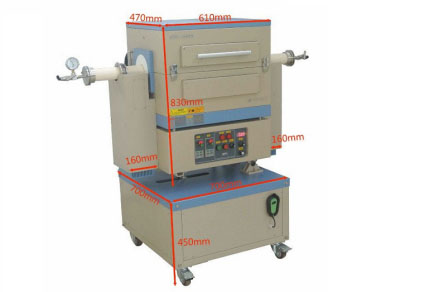

外形尺寸
|
2070mmL X 450mmW X 720mmH
|
净重
|
约200 kg
|
使用提示
|
·此套设备可以配合本公司连续送料装置来达到连续进料的效果(图一.图二)
·对于CVD系统,您可以选择我们的多通道进气系统(图三)
|
质保期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内
|
真空系统
|
·通过机械泵可达到10E-2 Torr
·通过分子泵泵可达到10E-5 Torr
·可选购一个冷真空阱,以避免真空泵造成污染
|
质量认证
|
·所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
使用注意事项
|
·炉管内气压不可高于0.02MPa
·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
·石英管的长时间使用温度<1100℃
·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
|
