1700℃三温区管式炉GSL-1700X-III合肥科晶产品简介:
GSL-1700X-III是一款CE认证的三温区高温管式炉,其炉管外径为 60mm ,每个加热区的长度为12" ,三个数字温度控制器可独立控制温度,并可设置30段升降温程序,温区1(加热区中心)采用Super-1800级的硅钼棒进行加热,当温度达到 1700°C时,另外两个温区用硅碳棒进行加热,当温度在1400°C时,此款管式炉可以形成一个温度梯度,调整三个温区的温度,在热梯度下制备功能材料,他是一款理想的设备,同时也适用于CVD法制作薄膜外延生长。
1700℃三温区管式炉GSL-1700X-III合肥科晶产品技术参数:
名称 |
1700℃三温区管式炉 |
||||||||
炉体结构 |
·采用双层壳体结构,并带有风冷系统,使表面温度低于70℃ ·内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命
|
||||||||
基本参数 |
热偶:B型(温区2)和S型(温区1、3)热偶 电源:三相AC380V,50Hz 最大10KW 工作温度: 温区1:长期1300℃(1400℃<1h) 建议升温速率:≤5℃/ min 温区2:长期1600℃(1700℃<1h) 建议升温速率:5℃/ min ( T< 1600℃); 2℃/ min ( T>1600℃) 温区3:长期1300℃(1400℃<1h) 建议升温速率:≤5℃/ min 加热区:加热区长度:630mm (三温区:190mm+250mm+190mm)
|
||||||||
炉管尺寸 |
·材料:刚玉管 ·Φ60×1200mm L
|
||||||||
法兰 |
1.法兰上标配安装的是Φ8的宝塔嘴接头 2.为了获得较好的抽气速率可以配用KF25的转接头 3.为了较好地向炉管中通入气体可以配用1/4"的不锈钢卡套接头
提示:法兰配置多种可选具体请和销售沟通。
|
||||||||
加热元件 |
温区1:4个U型SiC加热棒(30x300mm) 温区2:6个U型MoSi2加热棒(30x300mm) 温区3:4个U型SiC加热棒(30x300mm)
|
||||||||
密封法兰 |

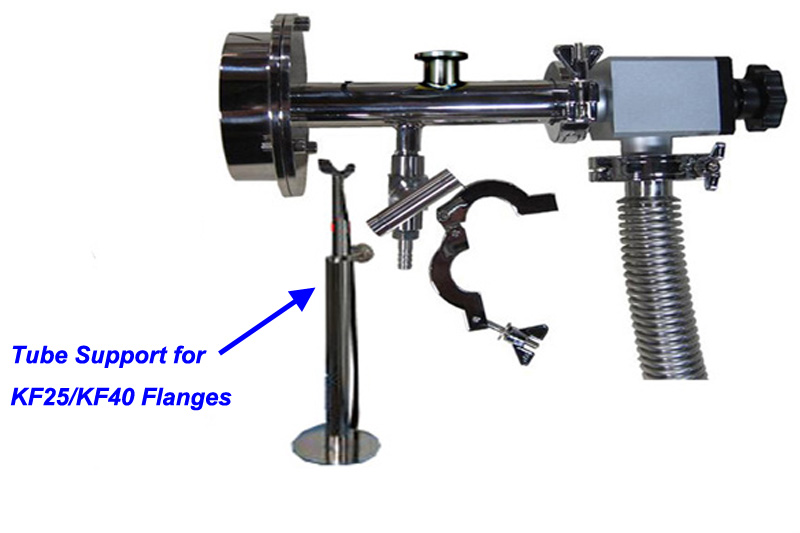

·一对SS 304真空法兰与双高温硅O形环包括在内 ·两个针阀已分别安装在两个法兰上(图一) ·一个真空压力表安装在一侧法兰(图一) ·可选:您可以选购kf25真空口法兰(图二) ·可选:您可以订购法兰支架(图三)
|
||||||||
温控系统
|
·包含一款YD518P型温度控制器 ·PID自动控温系统 ·智能化30段可编程控制 ·控温精度:±1℃ ·三个温区分别有三个独立的温控系统控制 ·默认DB9 PC通信连接端口 ·通过MET认证 ·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据
|
||||||||
温度校准(可选)
|

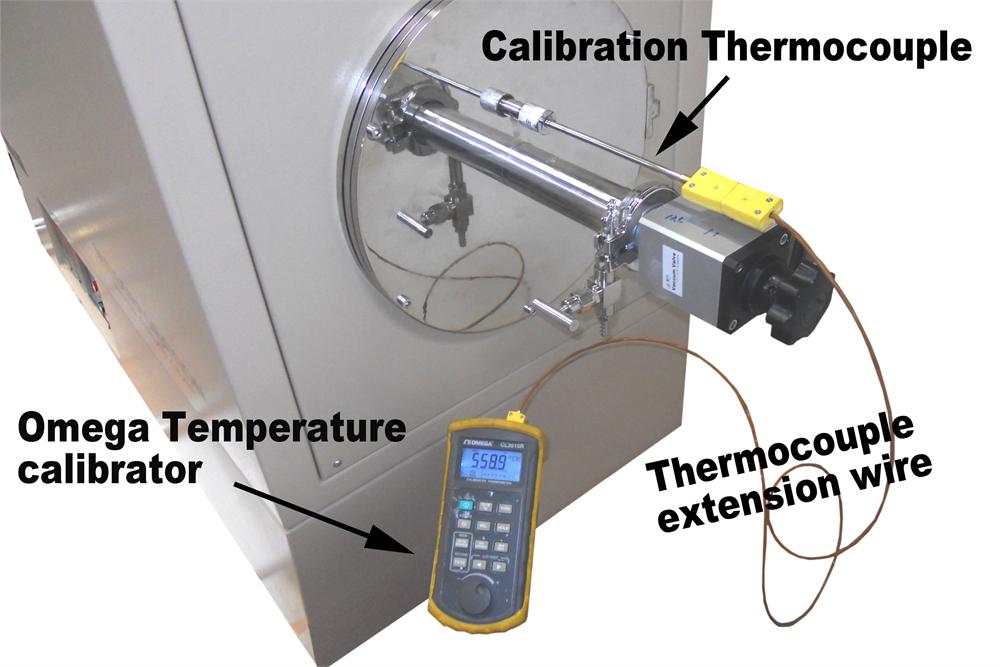

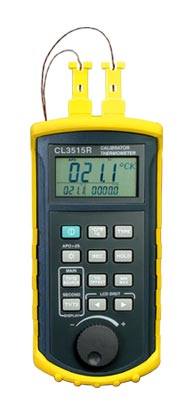

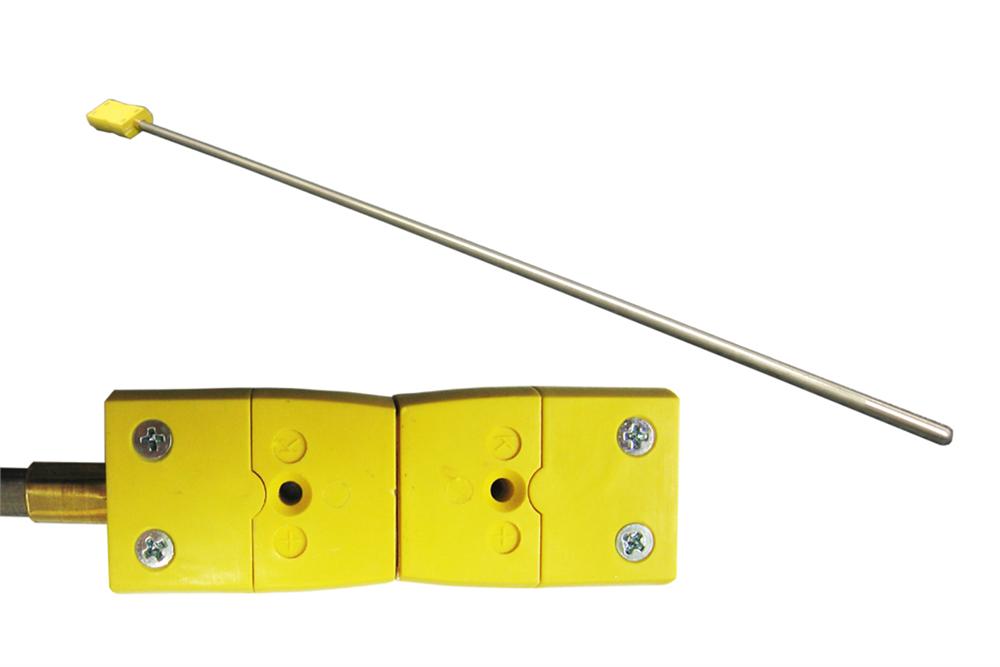

·定期对管式炉进行温度校准,可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括 ·48”L(1/4”OD)K型热电偶校准 ·一Omega温度校准器 ·热电偶补偿线 ·你可以考虑分子泵,真空度可达10-5Torr
|
||||||||
外形尺寸 |
1600 L x 500W x 700 H mm |
||||||||
净重 |
约150Kg |
||||||||
质保期 |
一年保修,终身技术支持。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
||||||||
真空系统 |
·通过机械泵可达到50mTorr ·通过分子泵泵可达到10E-5 Torr
·可选购一个冷真空阱,以避免真空泵造成污染
|
||||||||
质量认证 |
所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。 |
||||||||
使用注意事项 |
·炉管内气压不可高于0.02MPa ·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 ·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当 ·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击 ·石英管的长时间使用温度<1100℃ ·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
|
