合肥科晶1750℃高温管式炉GSL-1750X-K-EU

炉体结构

• 采用双层壳体结构，炉体内安装有风扇，可进行风冷却，使壳体表面温度小于55℃
• 炉膛材料为高纯氧化铝耐火材料，并且表面涂有美国进口高温氧化铝涂层，可提高加热效率，延长使用寿命（点击文字了解详细资料）
• 炉体电路中所使用的电器元件都通过了UL或MET认证

最大功率

5KW

电压

单相，220V AC 50/60Hz（需40A空气开关）

最高工作温度

1750℃（使用时间需小于2小时）

连续工作温度

1700℃

最大加热速率

5℃/min

加热区长度

457mm

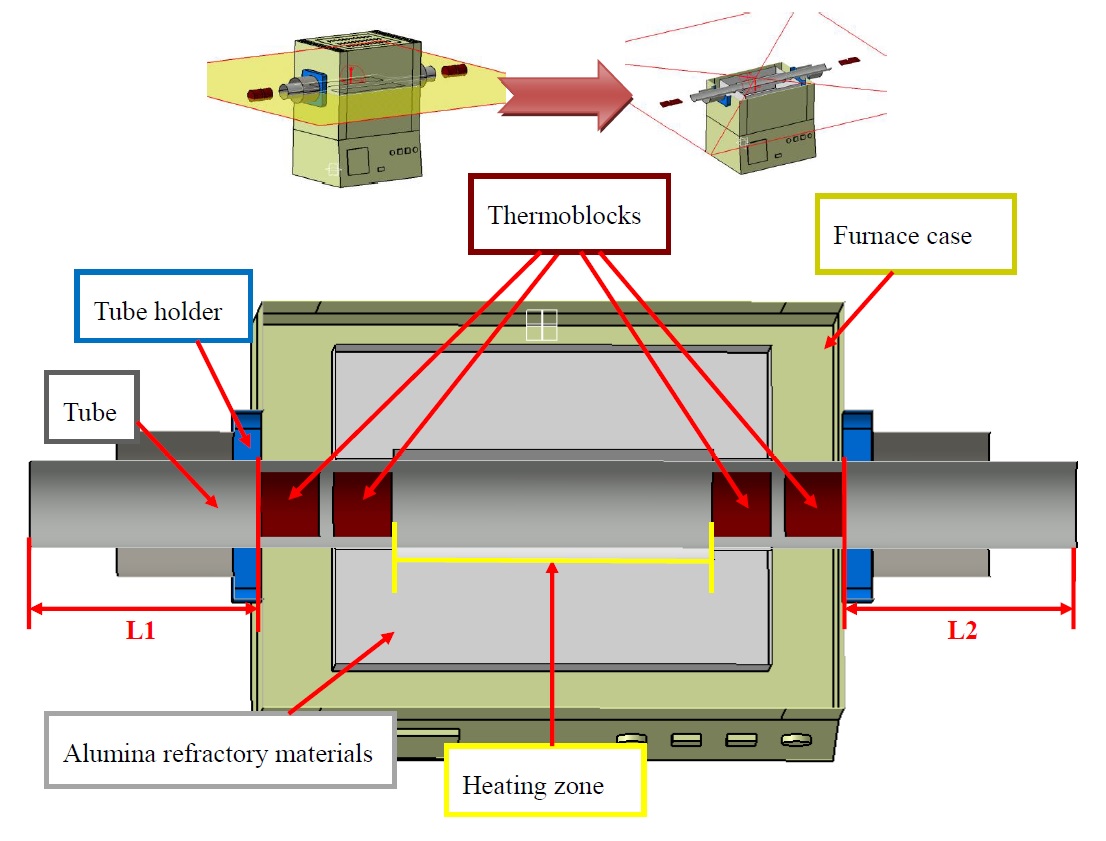

恒温区长度

150mm 注：由于测量手段及外部环境的影响，测量结果可能会有偏差，此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据，请与我公司销售人员联系

加热元件

康耐尔1800级硅钼棒（Kanthal Super-1800Grade MoSi2)

温控系统

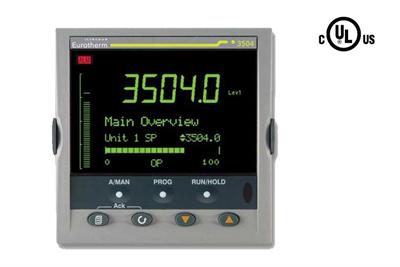

• 温控仪表为欧陆3504程序温控仪表，可提供PID方式来控制炉体温度
• 可存储10段温度曲线（每段曲线可设置500段程序）
• 设有超温报警，以防止人员误操作
• 控温精度：+/-  0.1 ºC
• 面板上有EIA485通讯接口，可以电脑相连接（用电脑控制仪器）

功率调整器，交流接触器，熔断器&空气开关

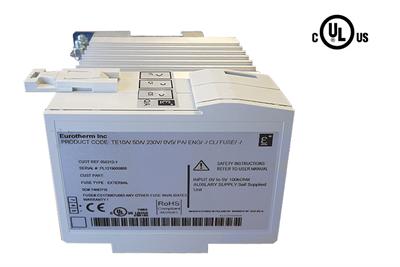

• 功率调整器：欧陆 TE10A (50A/230V)

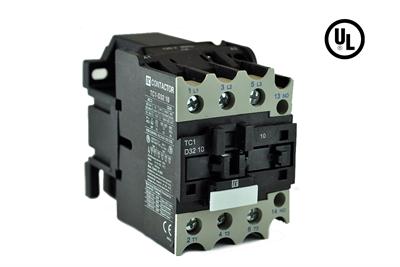

• 交流接触器：TC1-D3210-M7（220/50-60VAC，32A/15KW)

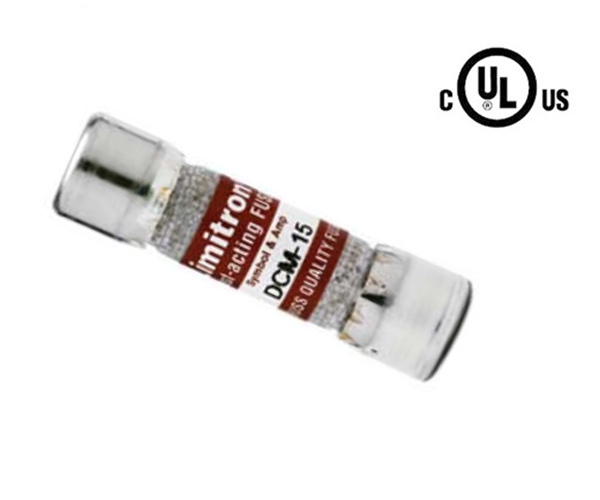

• 熔断器：COOPER BUSSMANN FUSE, 4A, 600V
• 空气开关：HYD-MAG, 2P, 277V, 40A


炉管

• 材料：高纯氧化铝管
• 尺寸：（标配）OD：60 x  ID：50mm  x 1000 mm L

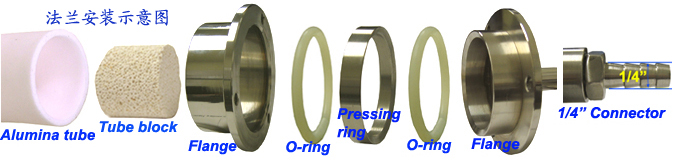

• 仪器中备用4个氧化铝管堵，使用高温炉时，管堵必须放入炉管两端（如图所示），以保证法兰密封性


密封法兰

• 配有一套不锈钢密封法兰（包括硅胶密封圈）
• 法兰上安装有不锈钢截止阀，和真空计


法兰接口

• 为了较快或较好获得真空可选用KF25的转接头
• 为了通入气体可以选用卡套接头
• 可选购如下真空配件
• 进口防腐型真空计，其测量范围为3.8x10-5 至 1125 Torr. 不需因测量气体种类不同而需要系数转换
• 波纹管和卡箍


真空度

• 50mtorr(用机械泵抽真空）
• 10^-5torr（用分子泵抽真空）

设备尺寸

590mm(L) x 490mm(W) ×760mm(H)

设备质量

150 kg

质保

一年质保期（不包含炉管，硅胶密封圈和加热元件）

质量认证

• CE认证
• 所有电器元件（>24V）都通过UL / MET / CSA认证
• 若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证


注意事项

• 温度超过1500℃时，炉管内不可处于真空状态
• 炉管内气压需<0.12MPa(相对气压）
• 由于气瓶内压力过大，若要向炉管内通入气体，气瓶上必须安装减压阀
