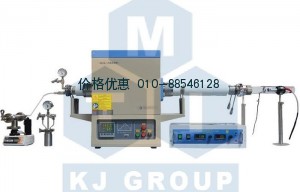

合肥科晶1800℃纳米制备管式炉GSL-1800X-PGEP

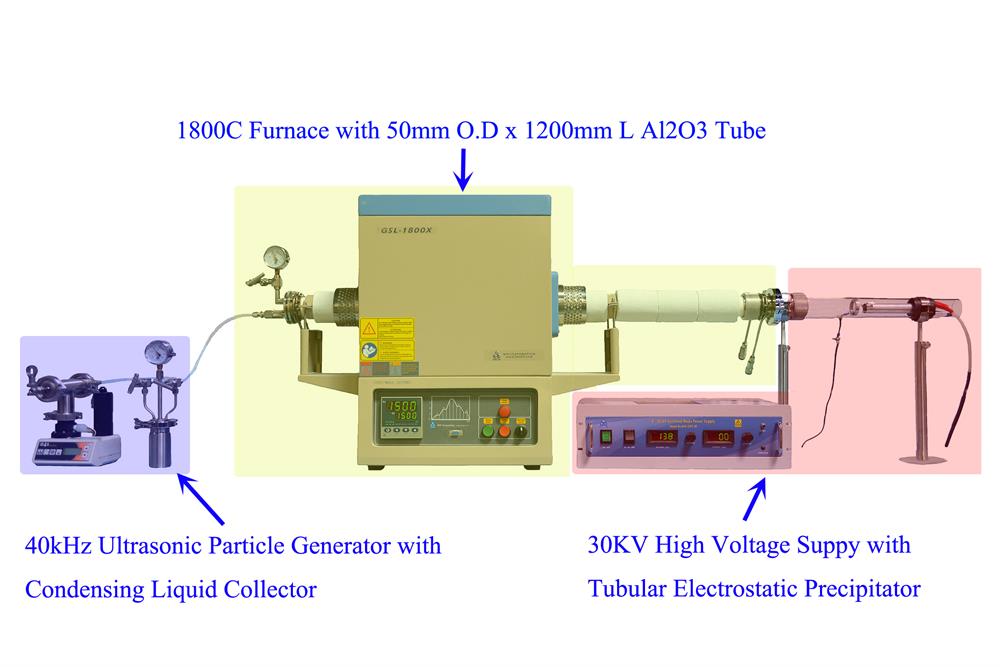

系统结构

• 雾化装置：配有一个2.4MHz超声雾化仪，可将液体雾化成液体颗粒，然后导入到管式炉中。超声雾化仪与一个不锈钢液体收集罐相连接，以保证没有被雾化的液体不会进入到管式炉中。

• 加热部分（管式炉）：管式炉最高温度可以达到1800℃。

• 纳米粉收集：收集管直径为50mm,电压为30KV，可有效地收集由流动气体带过来的纳米颗粒

管式炉-加热部分

工作电压&功率

• 单相, 220V AC,50/60 Hz

• 最大功率2.5KW

工作温度

• 连续工作温度：1750℃

• 最高工作温度：1800℃（＜2hr）

最高升降温速率

5℃ / min ( T< 1600℃ ); 2℃ / min ( T>1600℃)

加热元件

采用瑞典Kanthal1900级硅钼棒

加热区，恒温区长度

• 加热区：300mm
• 恒温区：75mm(±1℃)

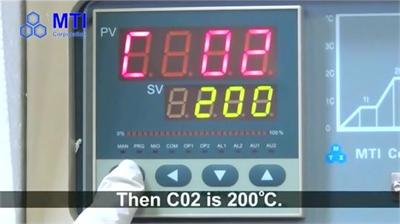

控温系统


• 可设置30段升降温程序，并带有过热和断偶保护
• 控温精度为：+/- 1ºC
•

炉管

• 采用高纯刚玉管
• 尺寸：ID: 54mm x OD: 60 mm x 1200mm l

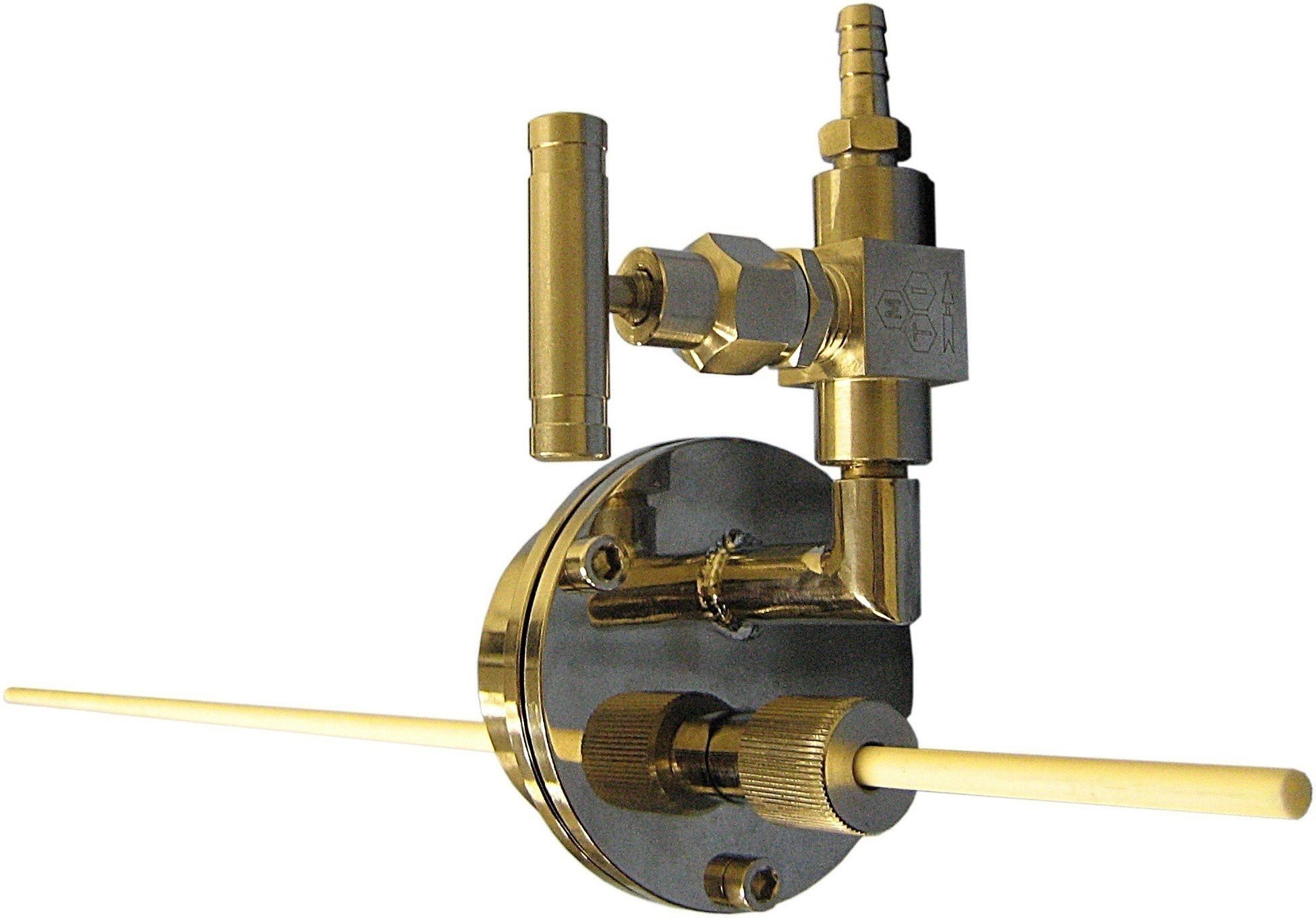

密封法兰&接口

• 左边密封法兰安装有Φ6.35mm铠装口，不锈钢针阀和机压力表。
• 一个尺寸Φ6.35×425mm的刚玉管插入到炉管里，它可将雾粒导入到加热区内。
• 右端为一KF系列的快接法兰，与静电收集器相连接
•

雾化系统

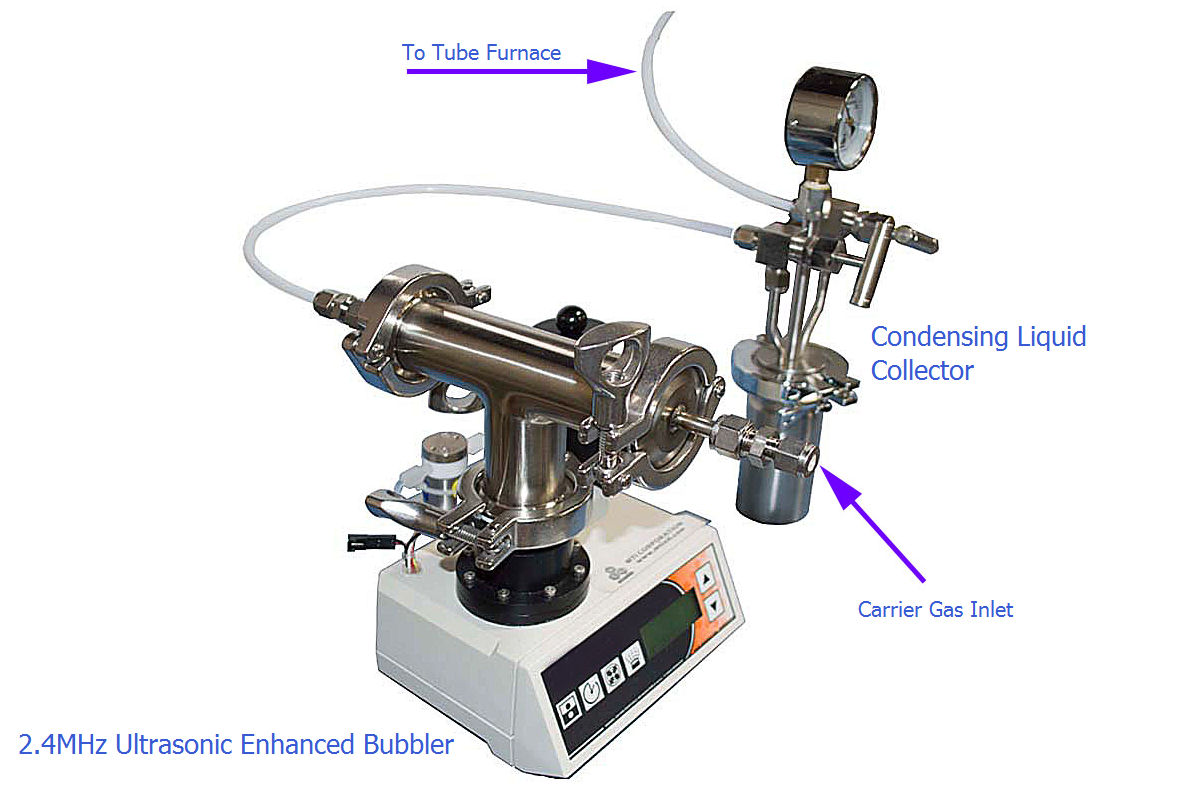

超声雾化仪


• 220VAC ，2.4MHz超声机
• 液体罐上涂有氟化物，并采用氟胶密封圈密封
• 可设置超声仪功率0-100%，每次按5%增加
• 316不锈钢三通，带有1/4英寸转换接头，用于通入载流气体
•

质量流量计

配有一个质量流量计(通入气体流量需小于100sccm,以保护炉管)

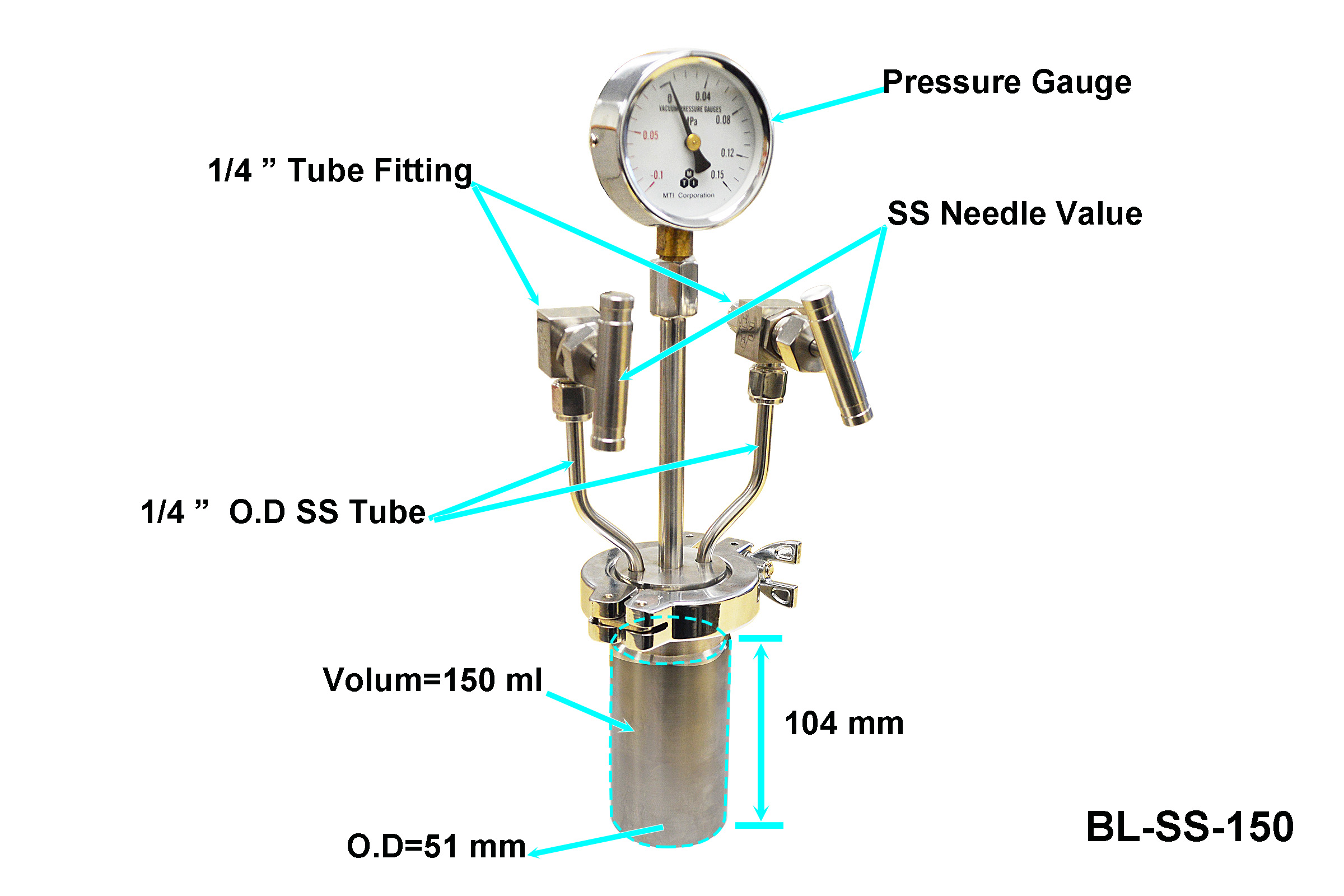

收液罐

• 316不锈钢制作，容积为150ml
• 上面安装有2个不锈钢针阀，带有Φ6.35mm卡套接头

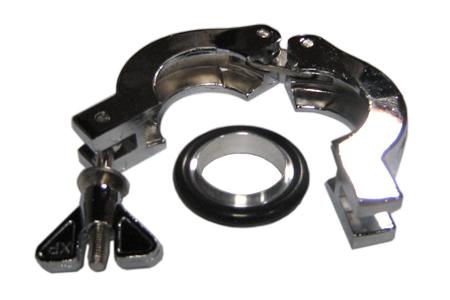

• 罐体上的盖子采用快捷KF卡箍连接，方便打开盖子，对罐内进行清理

纳米粉收集

高压电源

• 输入：208~240VAC单相，最大功率15W
• 数字显示电压和电流值，最大输出电压为30KV，输出流电压可以设置
• 恒流/恒压操作模式
• 带有电弧保护电路

管状静电收集器


• 负极板和正极管安装在一石英管内
• 采用KF系列快速连接法兰与刚玉炉管相连接


仪器重量

约250kg

质保期

一年质保，终身维护（不包含炉管，密封圈和加热元件）

质量认证

• CE认证
• 所有电器元件（>24V）都通过UL / MET / CSA认证
•
•
• 若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证
•
•
•

使用注意事项

• 刚玉炉管内的气压不可大于0.02MPa(相对大气压)
• 气瓶上必须安装减压阀（可在本公司购买）
• 进气流量需＜100sccm
