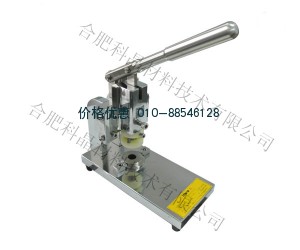

手动纽扣电池切片机T07合肥科晶产品简介:
T-07是科晶集团开发的一款手动纽扣电池切片机,可适用于研究所、实验室、大学教学及小批量生产的企业,随机附带一套切片模具,可在薄片材料上进行冲坑、落料、拉伸、成型等工艺。
手动纽扣电池切片机T07合肥科晶产品技术参数:
设备名称 |
手动纽扣电池切片机-T07 |
||||||||||||||||||||||||||||||||
产品提示 |

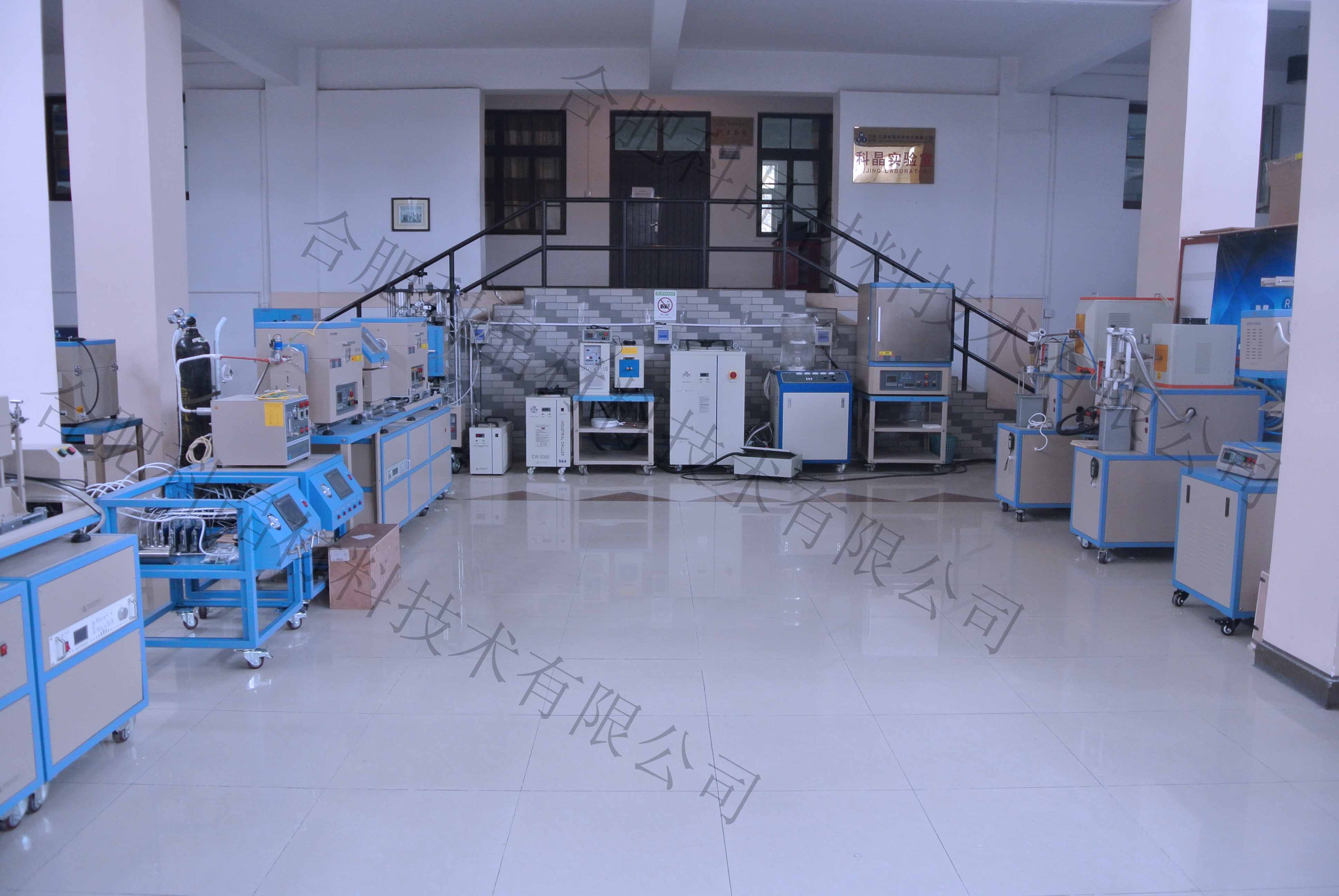

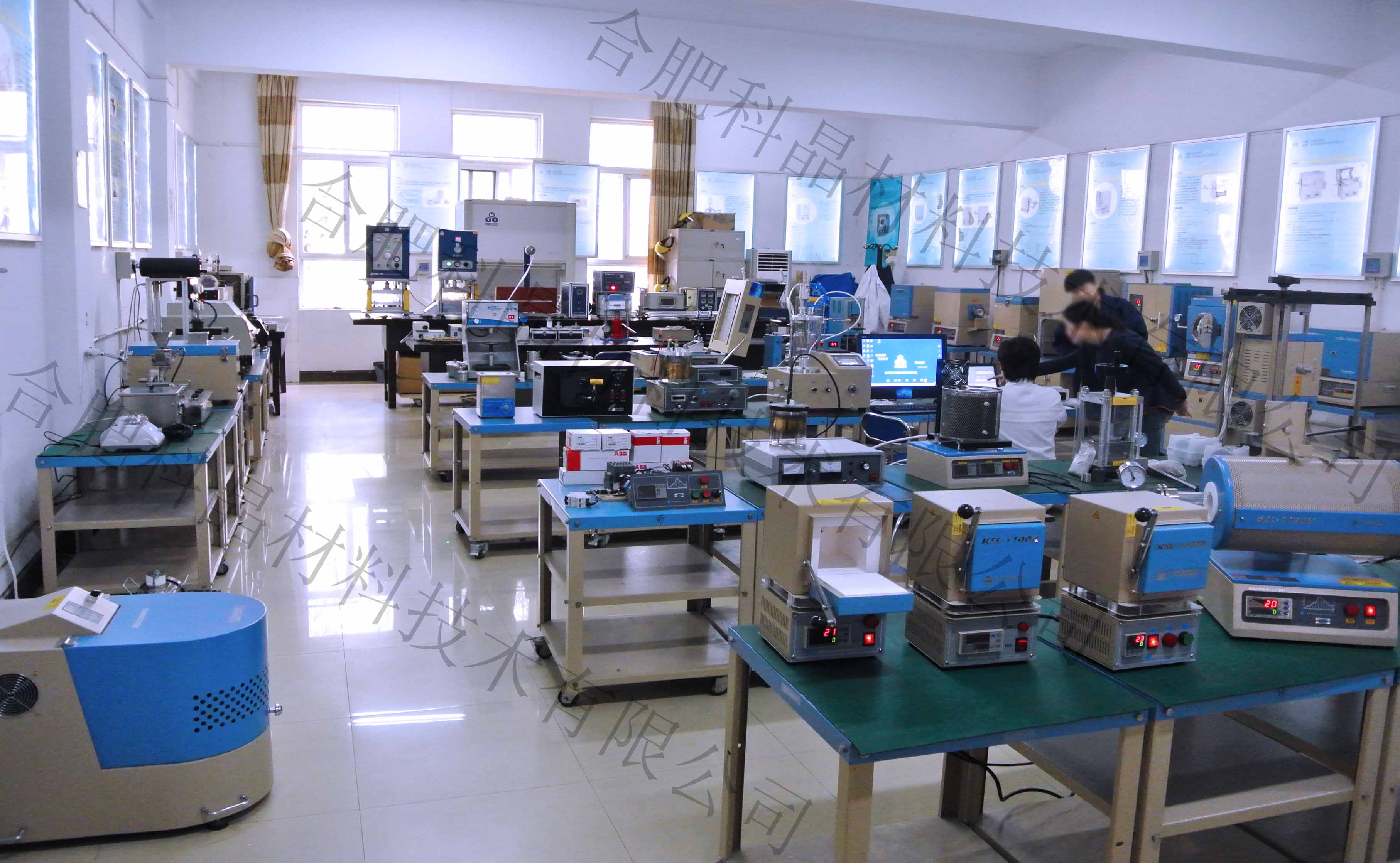

·科晶实验室邀请提示 ·特殊设备尺寸提示 |
||||||||||||||||||||||||||||||||

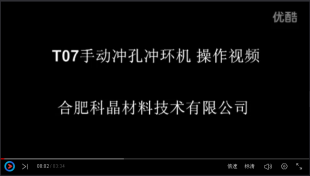

相关视频 |
|
||||||||||||||||||||||||||||||||
主要特点 |

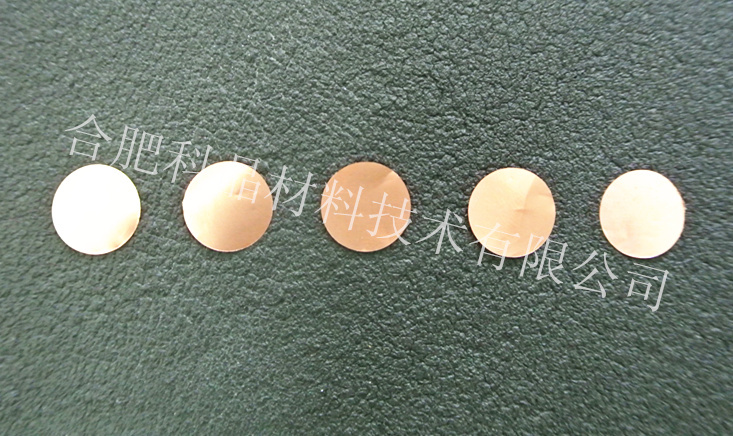

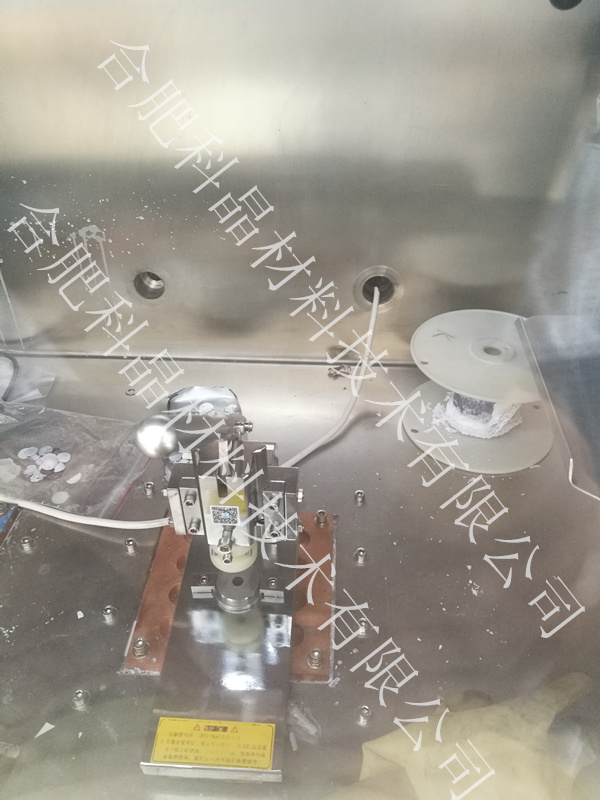

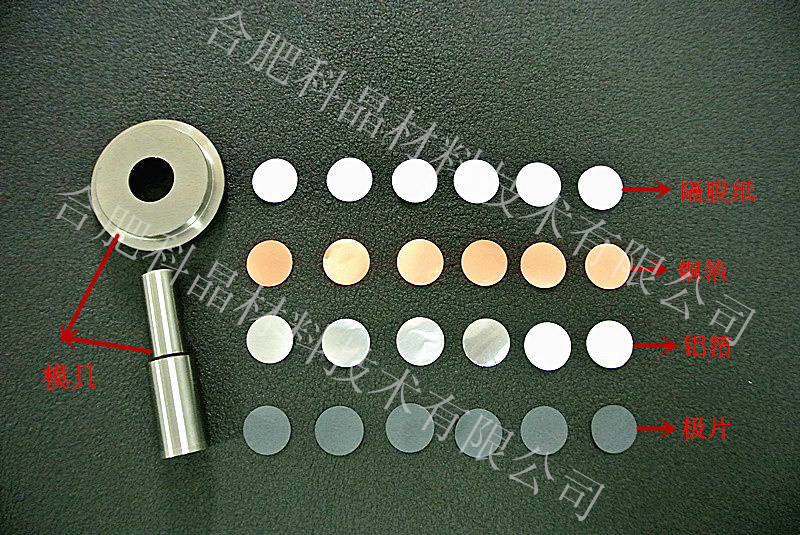

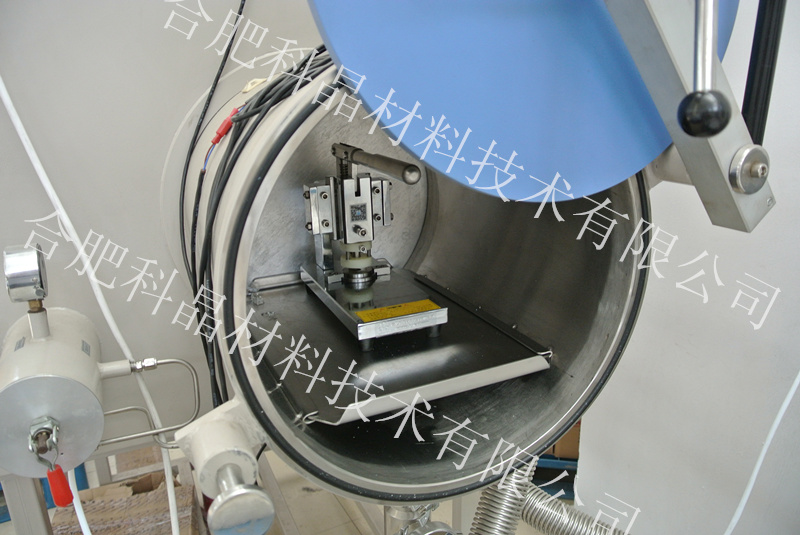

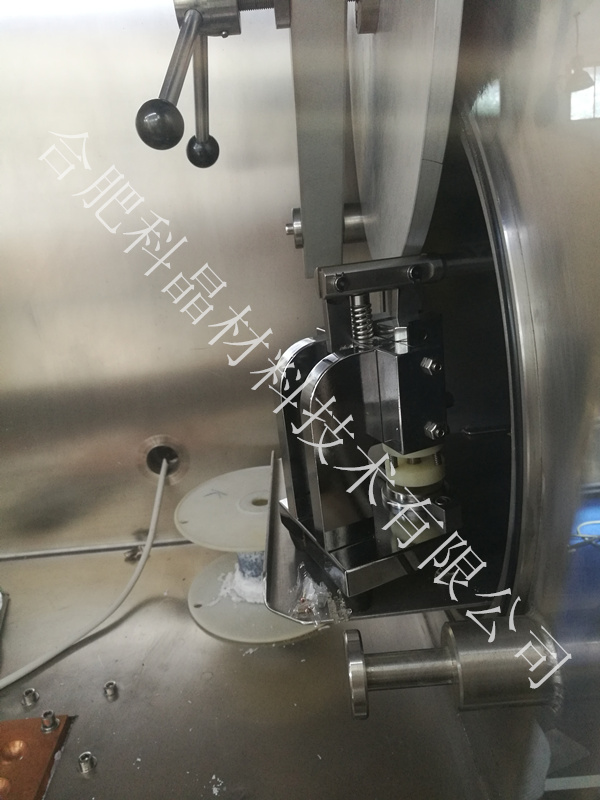

·操作简便,体积小,可在直径230mm以上的手套过渡箱中自由穿过(图1、2、3) ·模具更换容易 ·冲切精度高,无毛边、毛刺、压痕(图4)
|
||||||||||||||||||||||||||||||||
基本参数 |
·标准冲孔模具:Φ12/Φ16mm(其他尺寸可定制) ·工作台面尺寸:105 L×235 W mm ·主要材质:主体结构采用不锈钢,模具采用淬火钢
|
||||||||||||||||||||||||||||||||
模具
|
·标配冲孔模具:Φ12/Φ16mm ·可选冲孔模具尺寸:可根据客户要求定制8-24mm ·可选购切环模具:15mm I.D×24mm O.D的圆环 ·模具选择参考: 15mm(CR20xx系列扣式电池电极片) 19mm(CR20xx系列扣式电池及CR2325扣式电池负极片) 20mm(CR2450扣式电池电极片,CR2325正极片,CR20xx系列扣式电池隔膜纸) 24mm(用于CR24xx系列的电极片和分隔膜纸)
注意:在使用24mm和15mm模具时,可以准备15mm I.D×24mm O.D O形环作为三极扣式电池测量套件参照环(特殊模具请联系我公司销售) 结构:
|
||||||||||||||||||||||||||||||||
实验案例参考 |

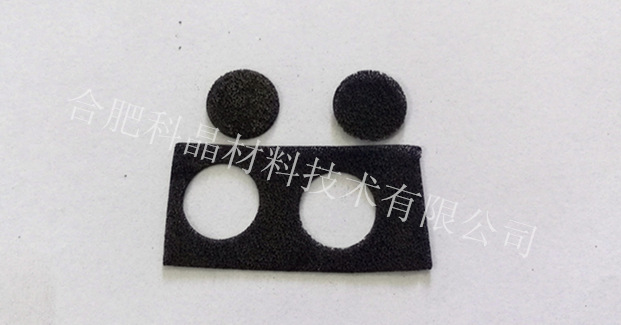

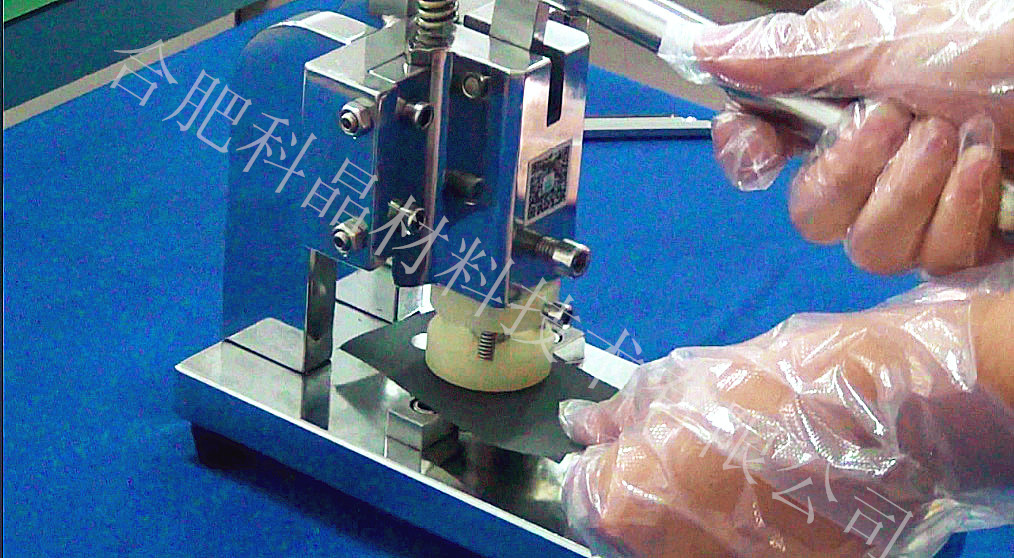

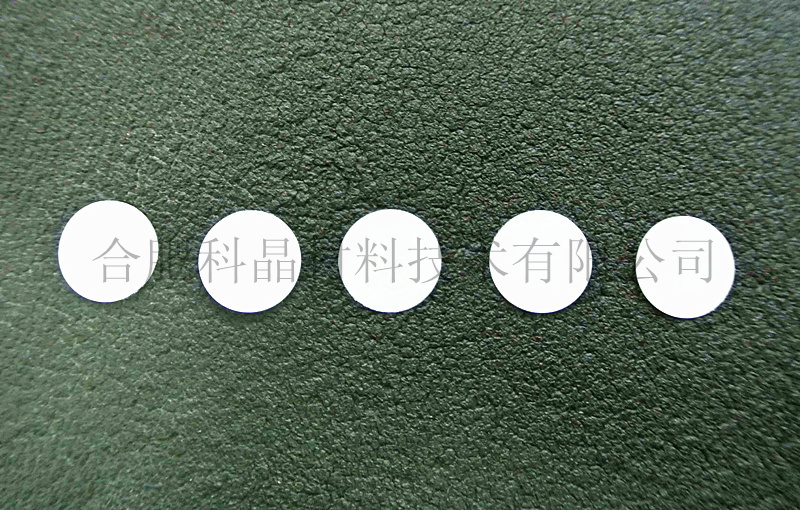

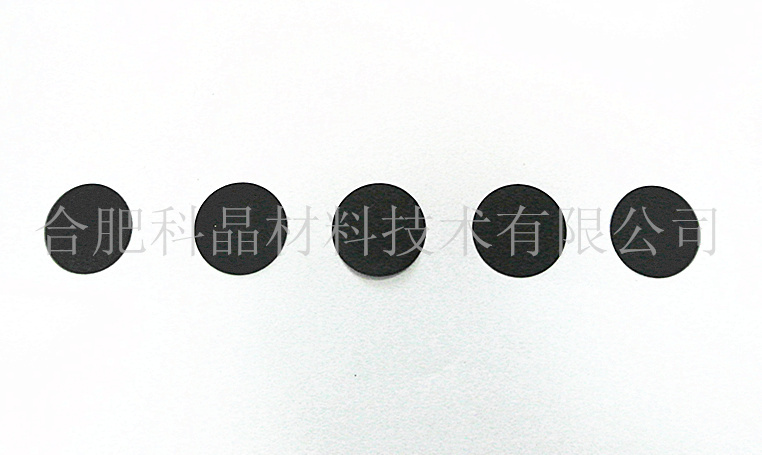

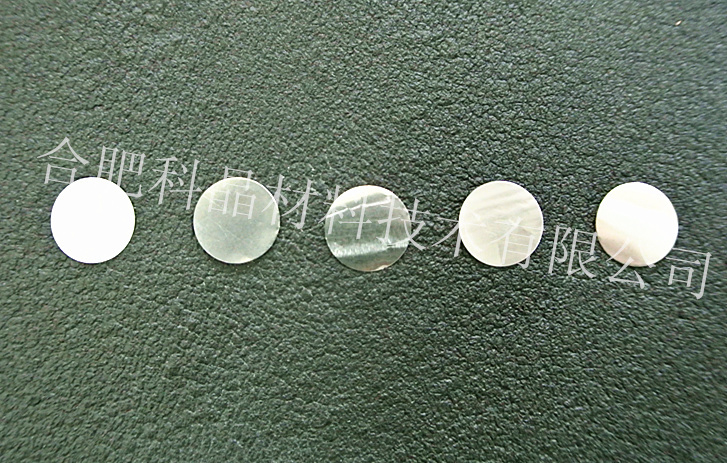

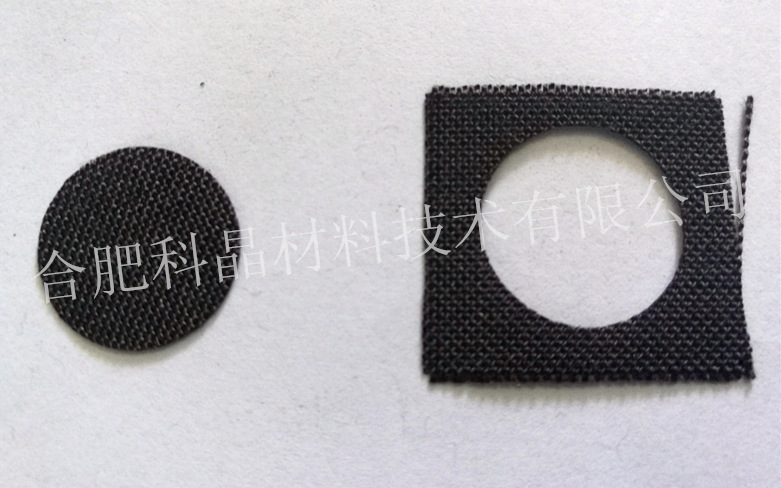

为了更好地展示该产品,我们做了一些常见材料的切片,仅供参考,如果对您的材料不确定欢迎您亲自试用。详情请见底部的实验室模块。
结果:
|
||||||||||||||||||||||||||||||||
尺寸 |

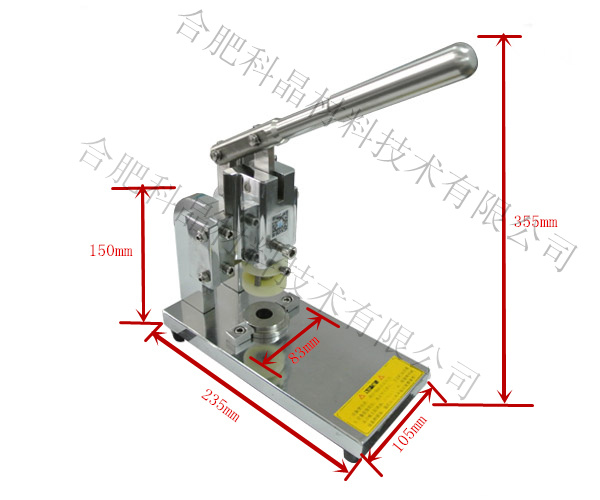

105 L×235 W×355 H mm(含手柄)
(注:如果客户想放入手套箱中使用,购买前请详细询问设备尺寸,以便可以放进客户自己的手套箱中)
|
||||||||||||||||||||||||||||||||
相关可选 |

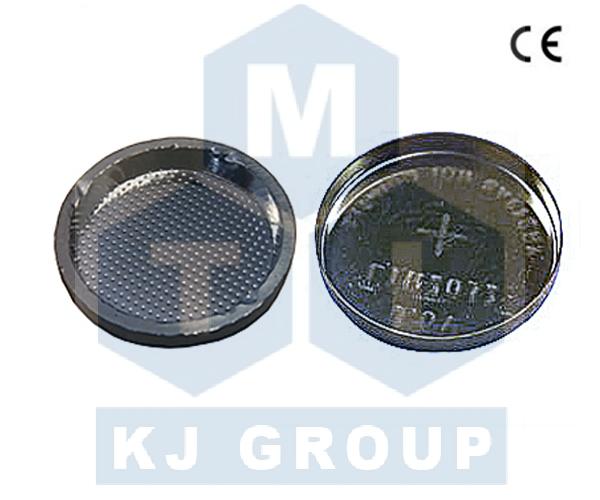

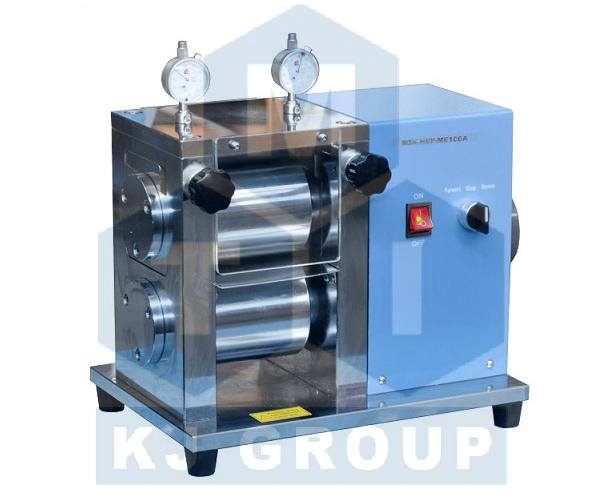

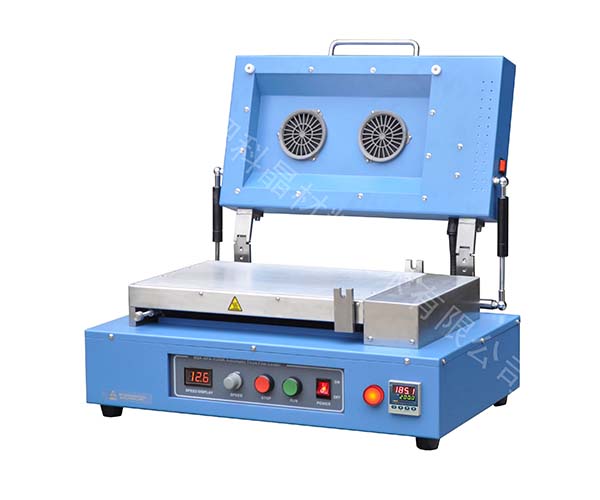

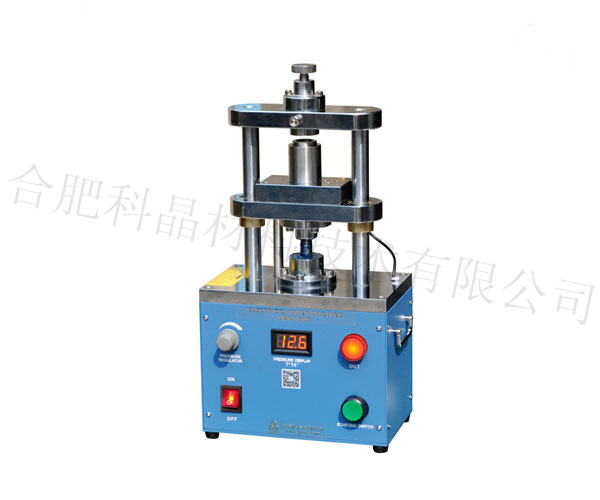

·可选购切环模具,事半功倍,具体请参考此视频并联系我们。 ·可选购底部加热型流延涂覆机MSK-AFA-H200A制作电池极片(图1) ·可选购电动轧机MSK-HRP-MR100A对涂覆极片进行辊压增加致密度(图2) ·可选购三级电池测量装置对扣式电池进行充放电性能测试(图3) ·可选购压力可控型纽扣电池封装机MSK-160E对扣式电池进行封装(图4) ·合肥科晶有各种不同型号纽扣电池壳可供选择(图5)
|
||||||||||||||||||||||||||||||||
应用技术提示 |
·如果你要组装CR2016、CR2025、CR2032的扣式电池,你至少需要三种切割模具: ·15mm(电池负极片) ·19mm(电池正极片) ·20mm(隔膜纸) ·切割隔膜纸,可将隔膜纸夹在A4纸之间裁切,可以取得更好的效果 ·对于CR2450的扣式电池,可以使用20mm的模具来切割电极片,而24mm的模具可以用来切割电极片或隔膜纸 ·隔膜纸必须足够大,以充分分离正负电极,以避免扣式电池内部短路
|
||||||||||||||||||||||||||||||||
警告 |

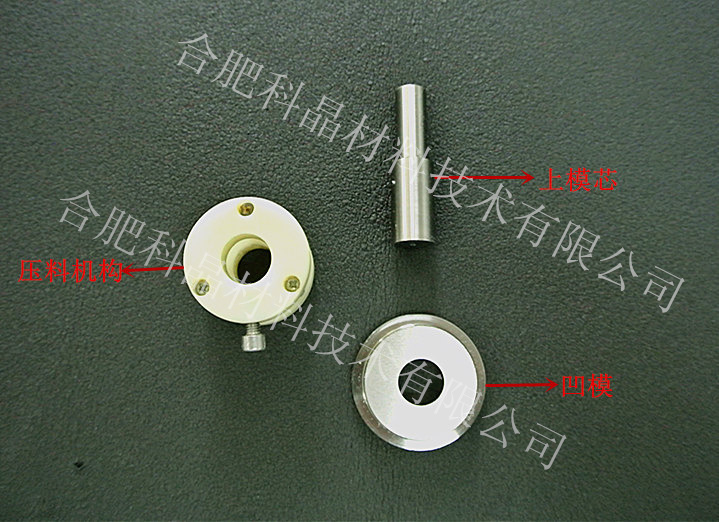

·请客户按照视频操作方法按顺序安装切片模具。 ·需要注意使用各模具及冲孔尺寸的变化。模具和冲孔对不准会导致模具损坏。更换模具时请仔细阅读操作说明书。我公司对误操作造成的损坏不负任何责任。建议购买前预先安装的模具或联系我公司工程师。 ·当需要更换上模芯和下凹模时,需先松开下凹模和凹模固定板的连接螺钉,取出下凹模。上模芯的更换步骤一样,先松开压料机构上的制紧螺钉,松开压料机构,然后取出上模芯。在每次更换完上模芯和下凹模之后,必须先按照说明书步骤调整好上模芯和下凹模的配合间隙,然后再开始操作冲片。 ·模具使用完毕请务必取下清理干净,长时间不用需涂抹防锈油进行保存,否则时间久了模具会生锈报废。
|
||||||||||||||||||||||||||||||||
认证 |
CE认证 |
||||||||||||||||||||||||||||||||
重量 |
7.5 Kg |
||||||||||||||||||||||||||||||||
质保期 |
·一年保修,终身技术支持。 ·特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
