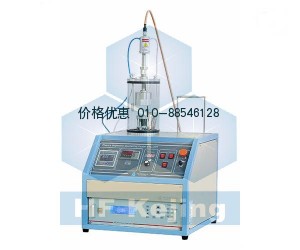

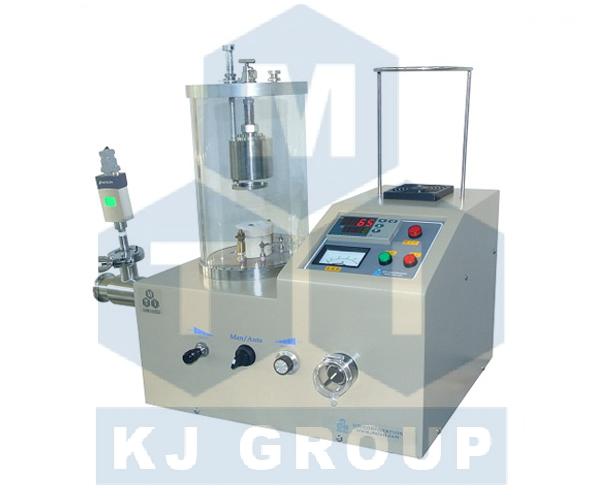

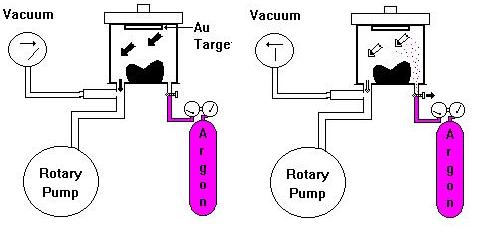

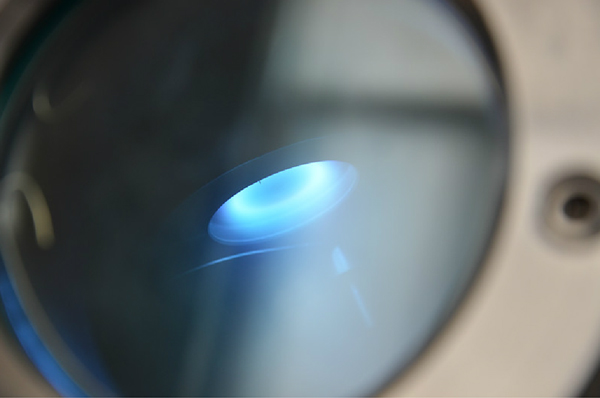

1英寸100W射频磁控溅射镀膜仪VTC-1RF合肥科晶产品简介:
VTC-1RF是一款小型台式单靶等离子溅射仪(射频磁控型),配有1英寸的磁控等离子溅射头和射频(RF)等离子电源,此款设备主要用于制作非导电薄膜,特别是一些氧化物薄膜。对于新型非导电薄膜的探索,它是一款廉价并且高效的实验帮手。
1英寸100W射频磁控溅射镀膜仪VTC-1RF合肥科晶产品技术参数:

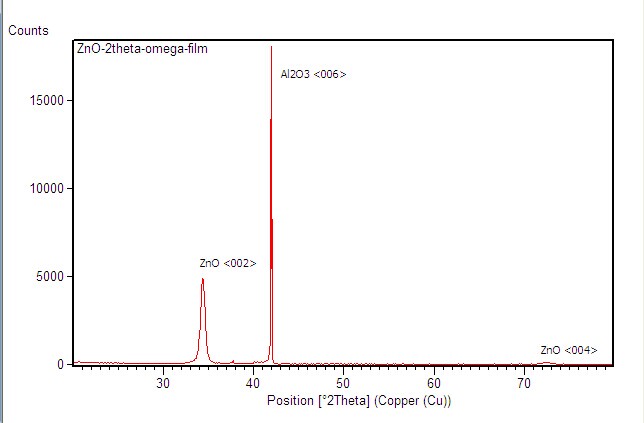

我们用此设备得到择优取向的ZnO薄膜
设备名称
|
1英寸100W射频磁控溅射镀膜仪VTC-1RF
|
主要参数
|
输入电源:220V AC 50/60Hz
最高使用功率:100W
靶头数量:单个1英寸磁控溅射靶
设备功率:800W(包括真空泵)
样品台加热温度:500℃
|
溅射腔体
|
l采用石英腔体,尺寸:166 mm OD x 150 mm ID x 250 mm H
l密封法兰:直径为165 mm,采用金属制作,密封采用O形密封圈
|
射频电源
|
设备有两种射频电源可选分别为:(图一、二)

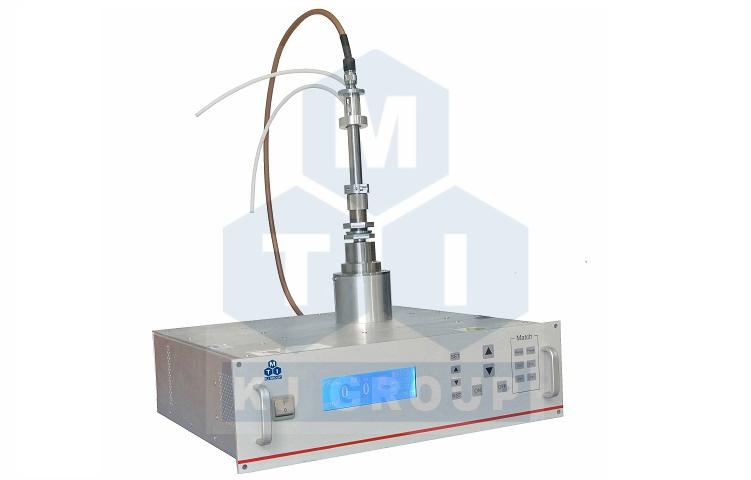

l300W自动匹配射频电源

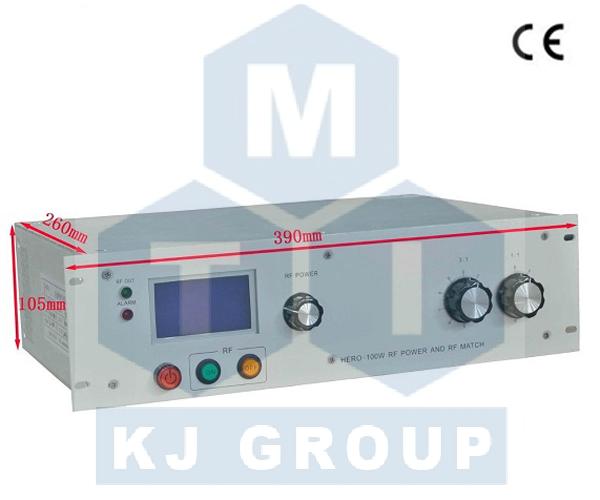

l100W的手动匹配射频电源
|
|
图一 |
图二 |
注意:
l1英寸靶头最大使用功率为100W
l自动射频电源的最大功率为300W,但是受靶头限制,最大功率只能使用100W
|
溅射头&样品台
|

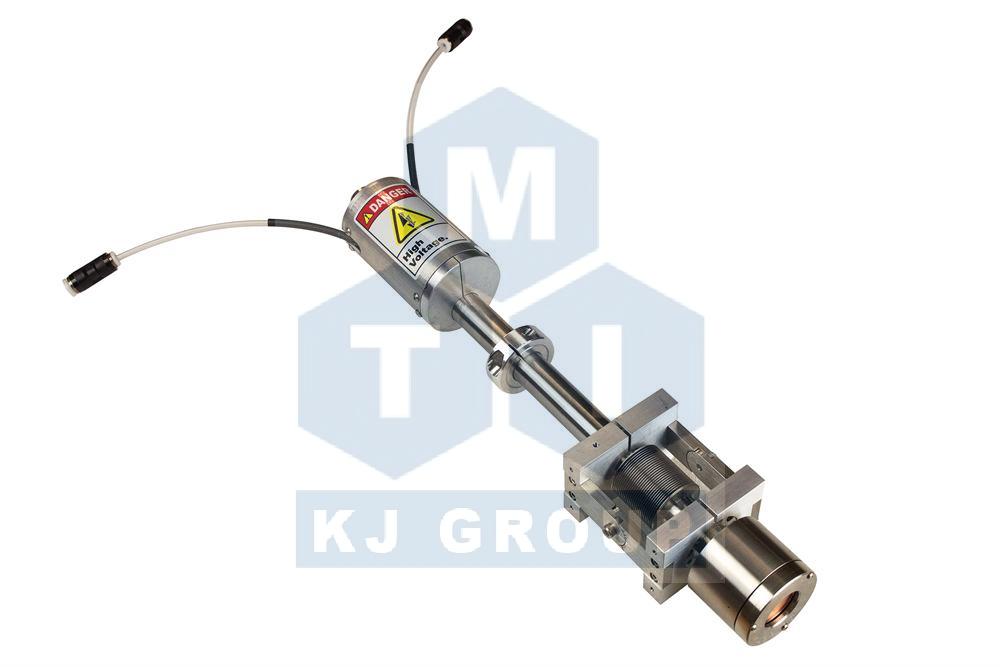

l一个1英寸磁控溅射头(带有水冷夹层),采用快速接头与真空腔体相连接(图一)

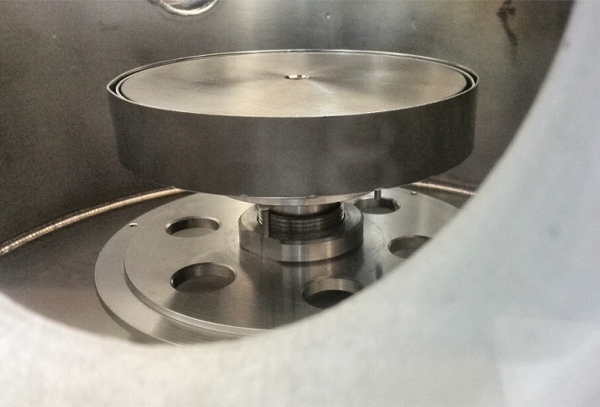

l仪器中安装有直径为50mm的不锈钢可旋转样品台,其与溅射头之间距离30-80mm可调
l溅射头角度可调
l样品台可加热,加热温度室温-500℃
l安装有一可手动操作的挡板
l最大可制膜的直径为:4英寸

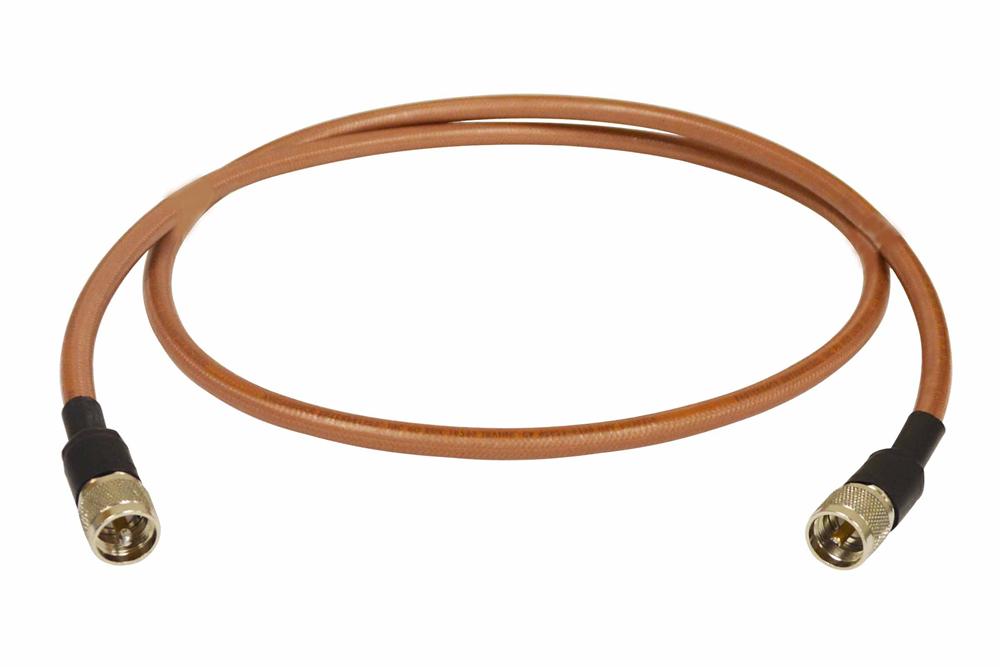

l可以单独订购RF连接线作为备用(图四)

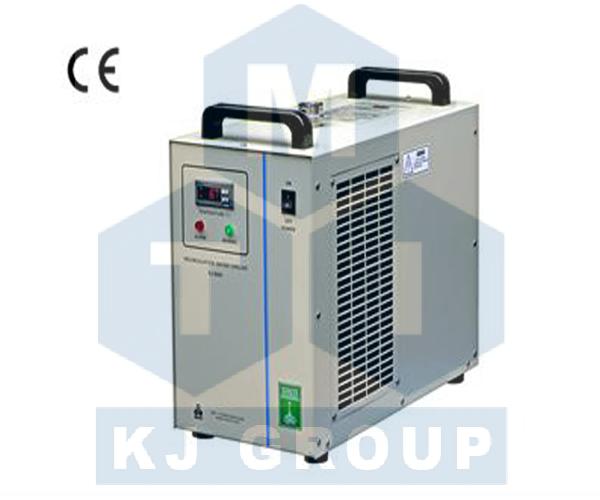

l设备包含一台水冷机,用于靶头冷却(图五)
|

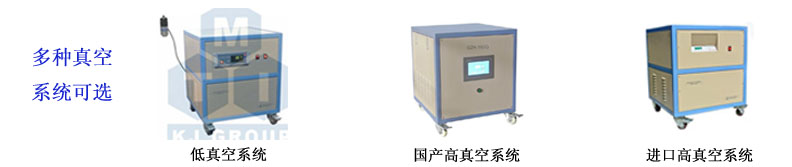

真空系统
(选配)
|
l安装有KF25真空接口
l数字真空压力表(Pa)
l此系统运行可通入气体运行
l采用机械泵<1.0E-2 Torr
l采用涡旋分子泵<1.0E-5 Torr
l可在本公司选购各种真空泵
|
进气
|
l设备上配1/4英寸进气口方便连接气瓶
l设备前面板上装有一气流调节旋钮,方便调节气流
|

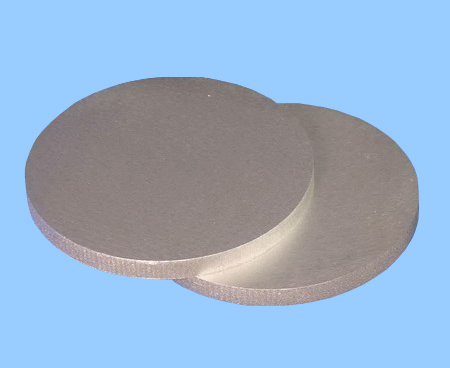

靶材
|
l靶材尺寸要求:Φ50mm ×(0.1-3)mm(厚度)
l可在本公司选购各种靶材
|

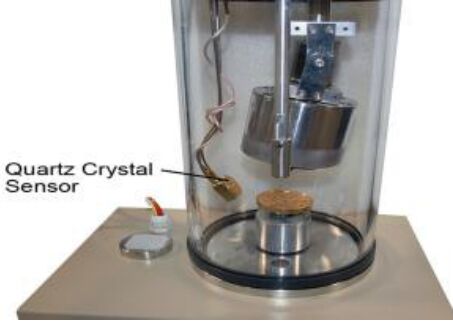

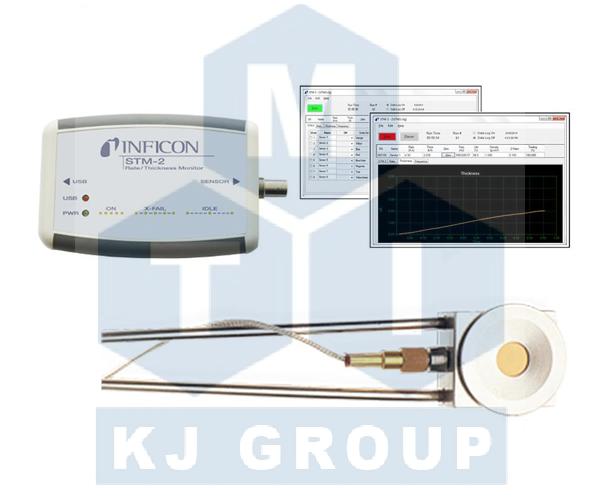

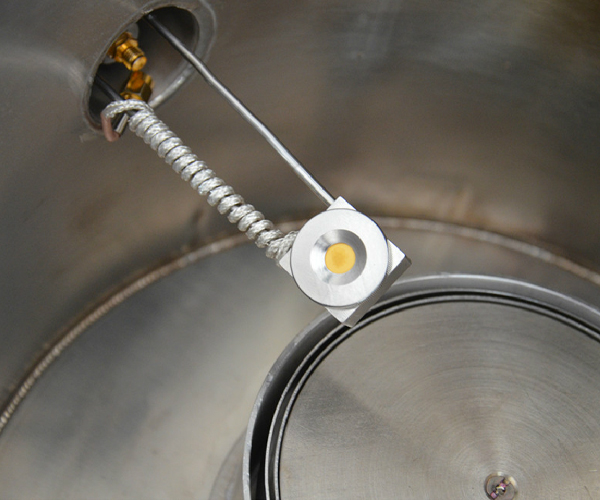

薄膜测厚仪(选配)
|
可在本公司选购薄膜测厚仪安装在溅射仪上
|

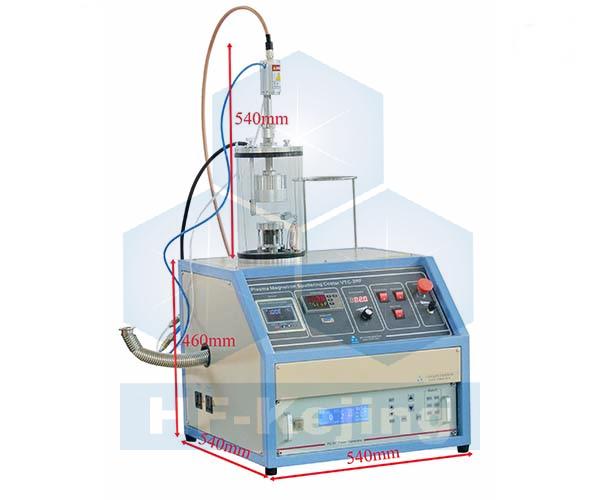

产品外型尺寸
|
540 mm L x 540 mm W x 1100 mm H
净重:70 kg(不包括泵)
|
质量认证
|
CE认证
|
质保
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
使用提示
|
l此设备有多种DIY方案可供选择,具体请联系销售部
l为了保证溅射效果,非导电靶材必须安装铜垫块
l可在本公司购买单晶基片从A到Z
l本公司溅射镀膜机在500℃已经成功将ZnO溅射在Al2O3衬底上
l有时为了达到理想的薄膜厚度,可能需要多次溅射镀膜
l为了得到较好的薄膜质量,必须通入高纯气体(建议> 5N)
l在溅射镀膜前,确保溅射头、靶材、基片和样品台的洁净
l要达到薄膜与基底良好结合,请在溅射前清洁基材表面

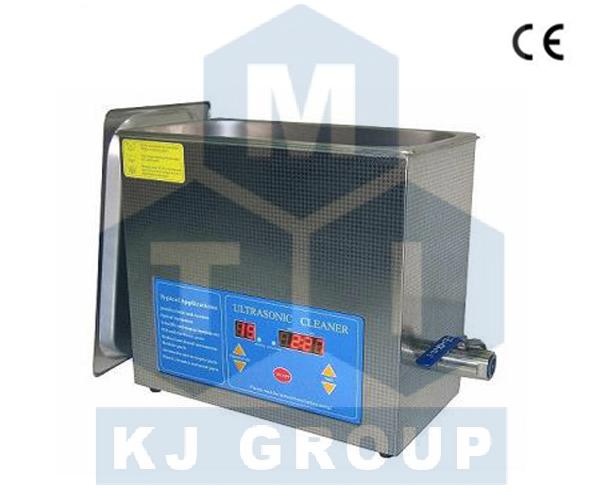

l超声波清洗(详细参数点击下面图片):(1)丙酮超声(2)异丙醇超声-去除油脂(3)吹氮气干燥(4)真空烘箱除去水分。

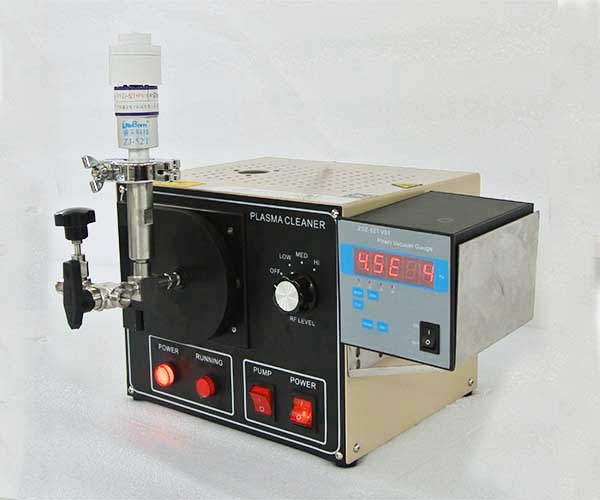

l等离子清洗:可表面粗糙化,可激活表面化学键,可祛除额外的污染物。
l制造一个薄的缓冲层(5纳米左右):如Gr,Ti,Mo,Ta,可以应用于改善金属和合金的附着力。
|
警示
|
l注意:产品内部安装有高压元件,禁止私自拆装,带电移动机体。
l气瓶上应安装减压阀(设备不包括),保证气体的输出压力限制在0.02兆帕以下,以安全使用。
l溅射头连接到高电压。为了安全,操作者必须在关闭设备后才能进行装样和更换靶头等操作。
|
