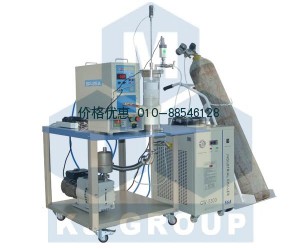

合肥科晶程控感应熔炼系统SP-25TC

设备名称

25KW程序控温感应熔炼炉--SP-25TC

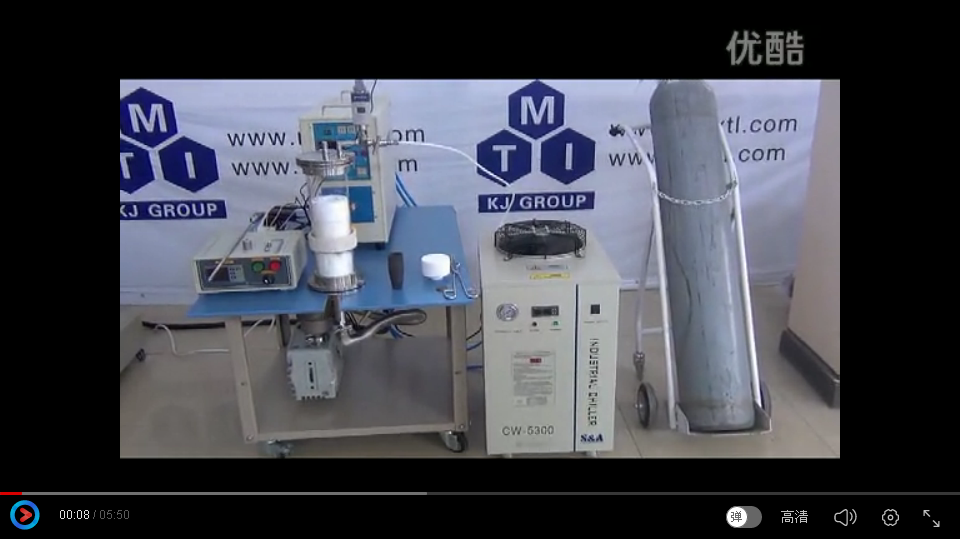

视频

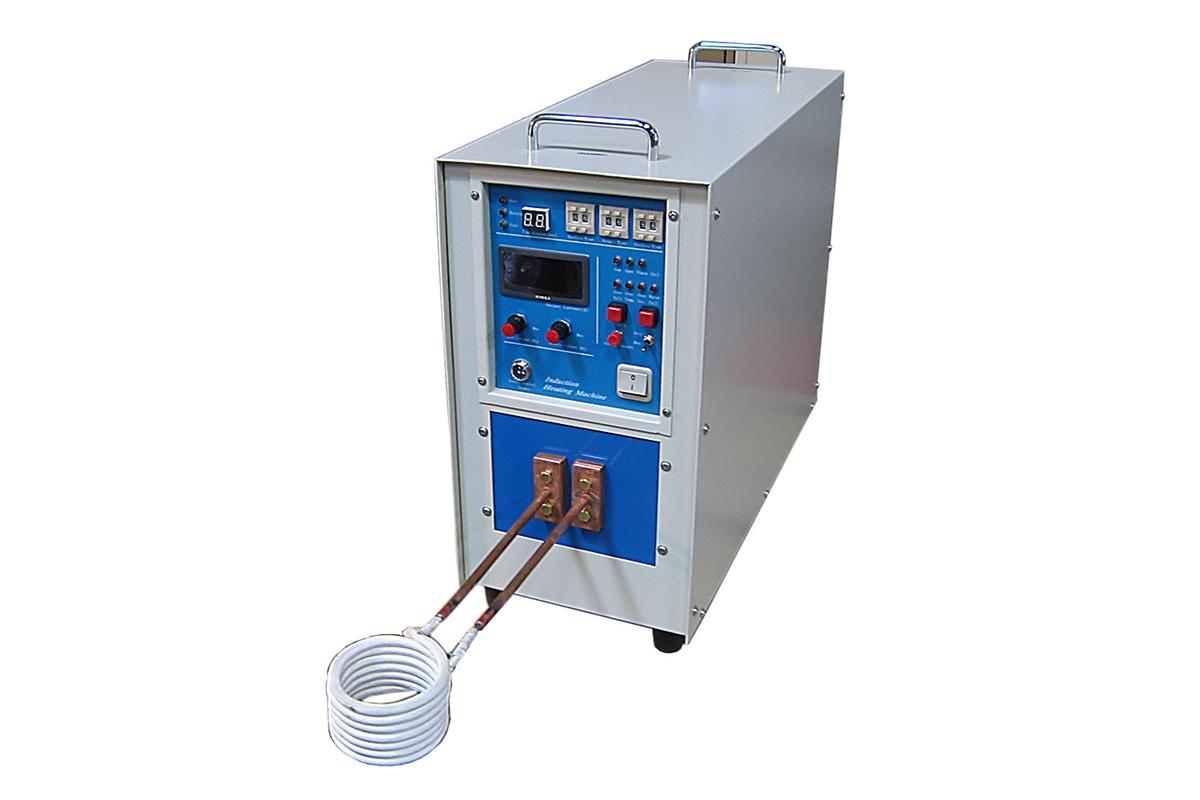

感应电源

· 工作电压：380VAC，50Hz  三相

· 最大输入功率：15KW

· 空气开关：需60A的空气开关

· 保护：自动水压，超温和超功率保护

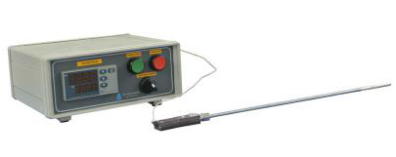

温度控制/热电偶

· 工作电压: 208~240V AC, 单相

· 精密数显温控系统，采用PID调节方式

· 可设置30段升降温程序

· 设备带有过热和断偶保护功能

· 控温精度±3 ºC（热电偶探头位于样品的上端）

· 热电偶: C型,（氧化铝护套 直径Φ6.35mm )

· 连续工作温度范围: 200ºC~1600ºC

· 最大升温速率：

         1℃/s（0-1000℃）

0.25℃/s（1000-1600℃）

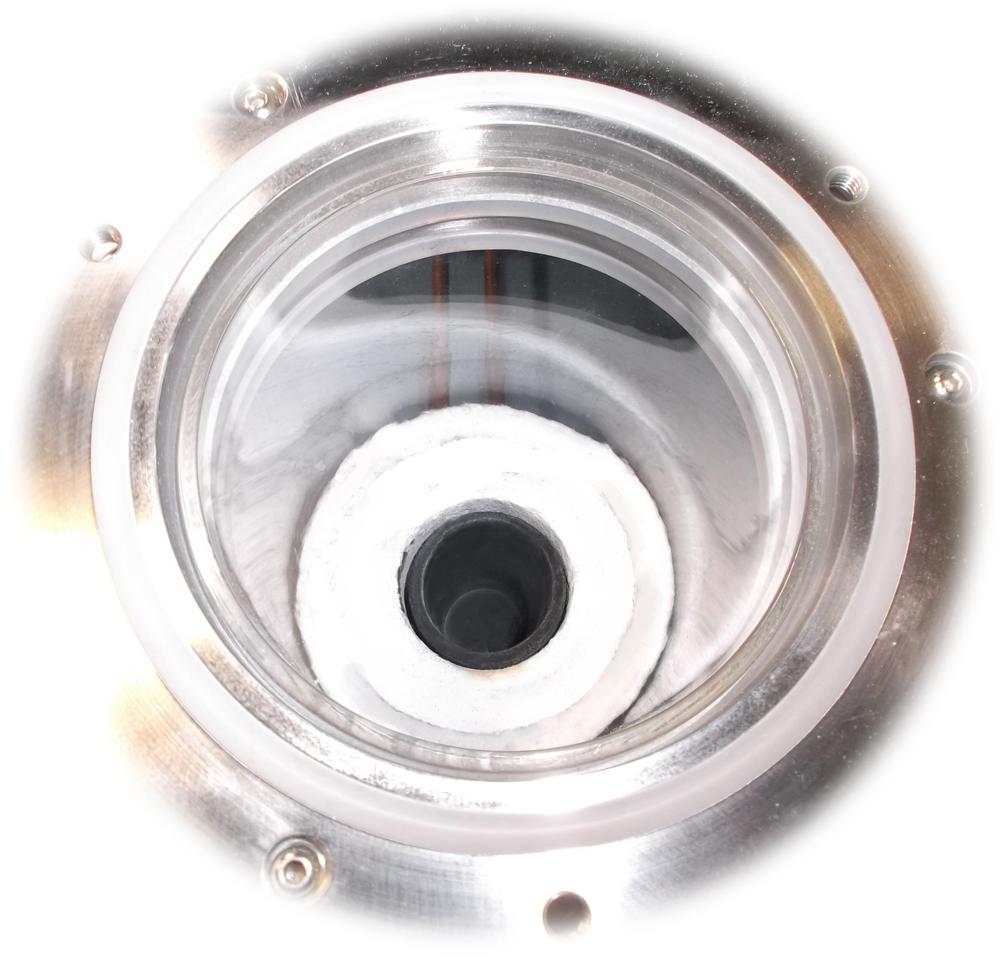

石墨坩埚，耐火材料和防护罩

· 仪器中配有高纯石墨坩埚：40mm（O.D）* 37.1mm（I.D）* 101mm（H）

· 可在本公司选购SiC涂层，涂在石墨坩埚内部，以提高金属熔炼时的洁净度

· 最大容量：样品所占容积应该是石墨坩埚容积的1/2

· 仪器中配有可耐温1800℃的高纯氧化铝纤维制作的耐火砖，用于托起石墨和防止热辐射影响法兰密封性

真空法兰和石英管

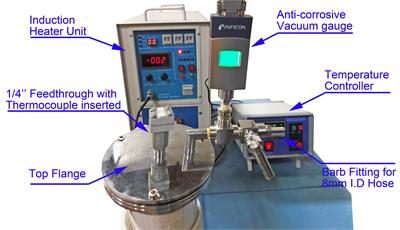

· 顶部不锈钢法兰：法兰上安装有不锈钢针阀，而且可以插入热电偶到石英管内部，更准确地测量样品温度

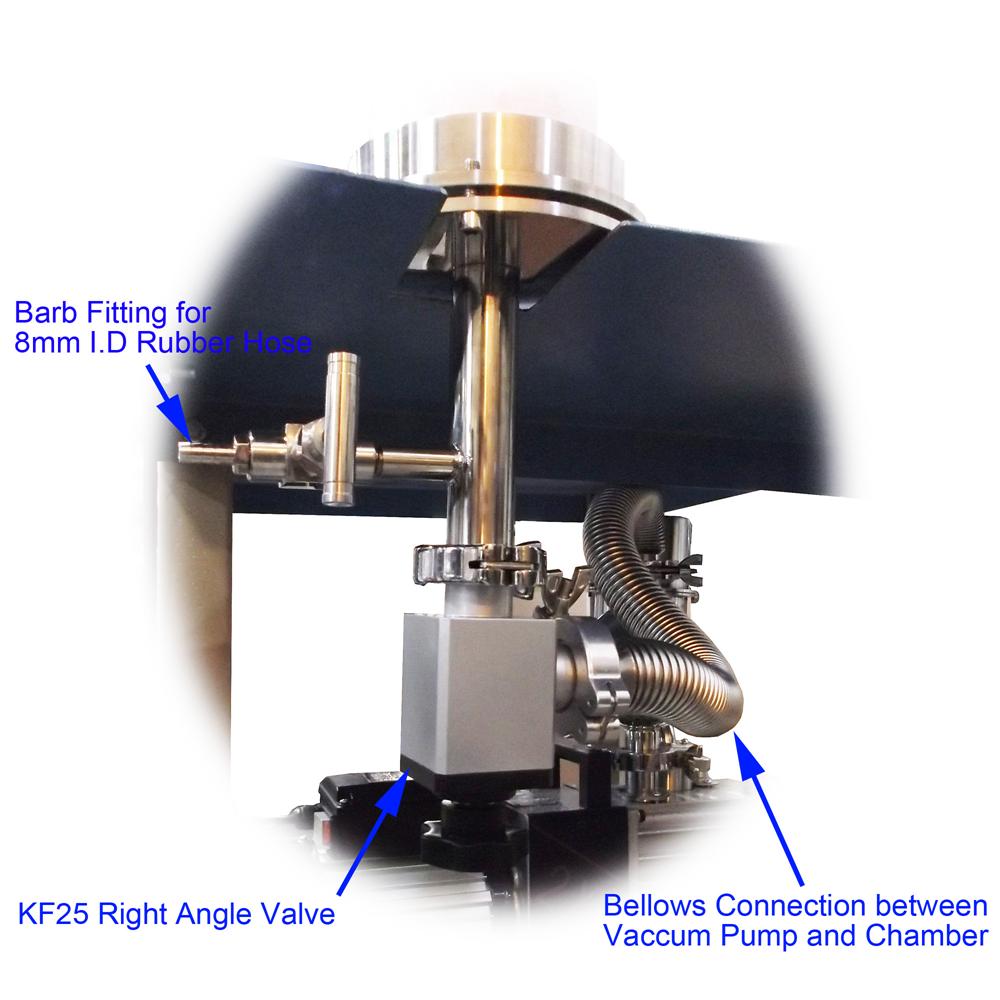

· 底部法兰：安装有不锈钢针阀和KF25接口（与真空泵相连接）

· 石英管尺寸：100mm(OD) * 92mm(ID) * 355mm(L)

· 仪器中配有KF25挡板阀和KF25 波纹管，以便与真空泵相连接

防腐型真空计

•  当气压在10mbar以上时，不需因测量气体种类不同而进行系数转换，量程可到3.8x10E-5 torr

•  包含一个24V，1A 直流适配器，可直接使用。适配器的输入电压为110-240V，单相

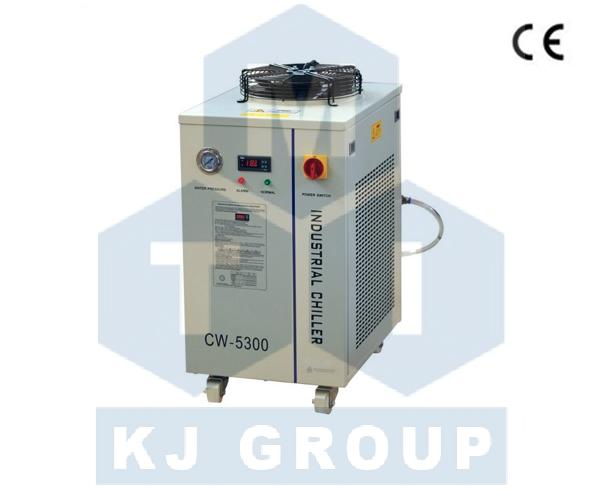

循环水冷机（选配）

· 温度范围：5～30℃

· 水流量：16L/min

· 水箱：不锈钢材质，容积为12L

注意：建议使用特定的冷却液以获得最佳性能。在几次加热试验后，等待几分钟冷却属于正常现象

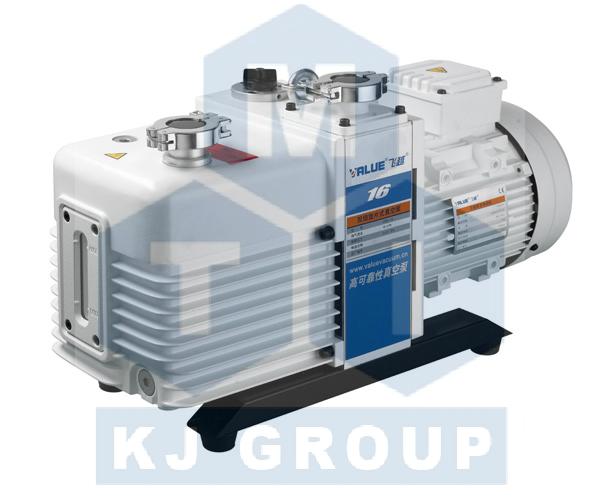

真空泵（选配）

· 标配一个2L/s的双级旋叶片真空泵

· 电压：AC 208-240V 50Hz,单相

· 最大功率：0.4KW

 另有多种真空泵， 可选择

产品尺寸

· 感应加热器:570mm(L) * 220mm(W)* 460mm(H)

· 水冷机组:540mm(L) * 380mm(W) * 740mm(H)

· 移动炉架：700mm(L) * 1000mm(W) * 700mm(H)

· 整体尺寸：700（长）* 1000（宽）* 1300（高）

净重

100Kg

质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如炉管，耐火材料，密封圈，石墨坩埚和感应圈等不包含在内。

 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

认证

如果客户需要通过MET认证，需自行支付认证费用，具体价格请联系我们的销售代表。

认证标准包括:1)感应加热器:UL61010-1 & UL499;2)真空泵:UL1450;3)冷水机组:UL61010 & UL1995

注意事项

· 为了保护石墨坩埚和C热电偶，在整个实验过程必须在流动惰性气氛环境中进行。气体流量应限制在< 200SCCM(或200ml/min)

· C型热电偶是耗材，不在我们的保修范围内

· 在连续的气体流动状态下，所有的气路压力都在3 PSI以下。石英管内气压超过0.02MPa后，可能对炉膛造成不可逆转的破坏

· 当出气口关闭，炉腔内存在正压状态时，不要加热炉子。在加热过程中，必须使用压力表来密切监测加热腔体内情况，一旦燃烧室压力超过0.02MPa，请立即打开放气阀，以防止不可预见的损坏

· 石英管内部气压必须<0.02MPa(相对气压）

· 所用气瓶上必须安装减压阀（可在本公司购买）

应用

· 熔化时间和温度与材料、坩埚、耐火绝缘等有关。如果不知道感应加热器是否能熔化您的样品，请联系我们的工程师咨询

· 此设备可改为RTP（快速热处理炉）和混合物理化学气相沉积（HPCVD）系统，如您有任何特殊需求可联系我们

· 如需定制，请联系我们
